Материалы
Русские печи бывают большими, средними и малыми. Здесь мы рассмотрим вариант сооружения малой печи, имеющей размеры 1270 х 650 х 2380 мм. Для нее вам понадобятся следующие материалы:
— кирпич обыкновенный — 1610 шт.;
— раствор глиняный — 1200 л;
— заслонка из листовой стали 430 х 340 мм — 1 шт.;
— задвижка вьюшечная 300 х 300 мм — 2 шт.;
— самоварник 140 х 140 мм — 1 шт.
Последовательность кладки (рис. 49)
Рис. 49. Русская печь. Последовательность кладки
1-й ряд — выкладывание подпечья. Кладка осуществляется главным образом из целого кирпича на растворе, предназначенном для фундамента.
2–4-й ряды — кладка колодца с обязательной перевязкой швов. С одной стороны необходимо оставить отверстие для подпечья.
5-й ряд — начало кладки свода над подпечьем. Боковые ряды выкладываются пятами для опоры свода, на них сооружают опалубку.
6-й и 7-й ряды — свод, перекрывающий подпечье.
8-й ряд — замок свода.
9-й и 10-й ряды — кладка в один кирпич.
11-й ряд — выкладывание перекрытия «холодной печурки», расположенной над подпечьем. Пространство внутри кладки засыпают и выравнивают с наклоном от задней стенки варочной камеры к шестку.
12-й ряд — кладка пода, которую, как правило, осуществляют из специального подового кирпича. Под посыпают мелкозернистым песком и выравнивают кирпичом.
13-й ряд — первый ряд варочной камеры, выкладывается в 3/4 кирпича. Угловые кирпичи передней стенки необходимо отесать под углом 45° и закрепить в замок. В этом ряду кладка не связывается, перевязка швов обязательна.
14–16-й ряды — класть так же, как 13-й ряд.
17-й ряд — укладка свода устья и закладка пят под свод варочной камеры. Для кладки пят используется стесанный кирпич, поставленный на ребро.
18-й ряд — кладка стенок печи и печурок. В качестве альтернативного варианта можно залить пространство между сводом варочной камеры и стенками песком или глиняным раствором с кирпичным щебнем в качестве наполнителя.
19-й ряд — выкладывание стенок свода, устройство арочного перекрытия отверстия над шестком.
20-й ряд — используя обрубленный кирпич, уменьшают отверстие над шестком (перетрубье), а также делают перекрытие над каналом для самоварника.
21-й ряд — выравнивание стен и уменьшение перетрубья.
22-й ряд — уменьшение перетрубья. Закладка канала самоварника. Кирпич с правой стороны перетрубья стесывают, кладку над сводом выравнивают. Выкладывают ящик для сажи.
23-й ряд — устраивается самоварник, который закрывается крышкой.
24–32-й ряды — устанавливают вьюшечные задвижки.
С 32-го ряда начинается кладка трубы с сечением дымового канала в 2 кирпича.
Печь дачная
Печьэкономка
Русские печи бывают большими, средними и малыми. Здесь мы рассмотрим вариант сооружения малой печи, имеющей размеры 1270 х 650 х 2380 мм. Для нее вам понадобятся следующие материалы:
— кирпич обыкновенный — 1610 шт.;
— раствор глиняный — 1200 л;
— заслонка из листовой стали 430 х 340 мм — 1 шт.;
— задвижка вьюшечная 300 х 300 мм — 2 шт.;
— самоварник 140 х 140 мм — 1 шт.
Последовательность кладки (рис. 49)
1-й ряд — выкладывание подпечья. Кладка осуществляется главным образом из целого кирпича на растворе, предназначенном для фундамента.
2–4-й ряды — кладка колодца с обязательной перевязкой швов. С одной стороны необходимо оставить отверстие для подпечья.
5-й ряд — начало кладки свода над подпечьем. Боковые ряды выкладываются пятами для опоры свода, на них сооружают опалубку.
6-й и 7-й ряды — свод, перекрывающий подпечье.
8-й ряд — замок свода.
9-й и 10-й ряды — кладка в один кирпич.
11-й ряд — выкладывание перекрытия «холодной печурки», расположенной над подпечьем. Пространство внутри кладки засыпают и выравнивают с наклоном от задней стенки варочной камеры к шестку.
12-й ряд — кладка пода, которую, как правило, осуществляют из специального подового кирпича. Под посыпают мелкозернистым песком и выравнивают кирпичом.
13-й ряд — первый ряд варочной камеры, выкладывается в 3/4 кирпича. Угловые кирпичи передней стенки необходимо отесать под углом 45° и закрепить в замок. В этом ряду кладка не связывается, перевязка швов обязательна.
14–16-й ряды — класть так же, как 13-й ряд.
17-й ряд — укладка свода устья и закладка пят под свод варочной камеры. Для кладки пят используется стесанный кирпич, поставленный на ребро.
18-й ряд — кладка стенок печи и печурок. В качестве альтернативного варианта можно залить пространство между сводом варочной камеры и стенками песком или глиняным раствором с кирпичным щебнем в качестве наполнителя.
19-й ряд — выкладывание стенок свода, устройство арочного перекрытия отверстия над шестком.
20-й ряд — используя обрубленный кирпич, уменьшают отверстие над шестком (перетрубье), а также делают перекрытие над каналом для самоварника.
21-й ряд — выравнивание стен и уменьшение перетрубья.
22-й ряд — уменьшение перетрубья. Закладка канала самоварника. Кирпич с правой стороны перетрубья стесывают, кладку над сводом выравнивают. Выкладывают ящик для сажи.
23-й ряд — устраивается самоварник, который закрывается крышкой.
24–32-й ряды — устанавливают вьюшечные задвижки.
С 32-го ряда начинается кладка трубы с сечением дымового канала в 2 кирпича.
Печь дачная
Ниже приводится пример кладки сравнительно простой небольшой по размеру печи: ширина — 510 мм, длина — 770 мм, высота — 2150 мм, с теплоотдачей 1760 ккал/ч
(рис. 50, 51).

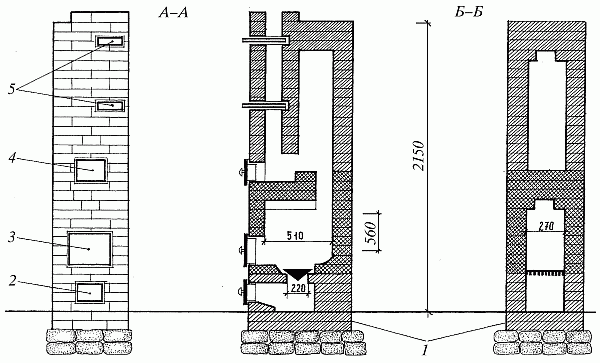

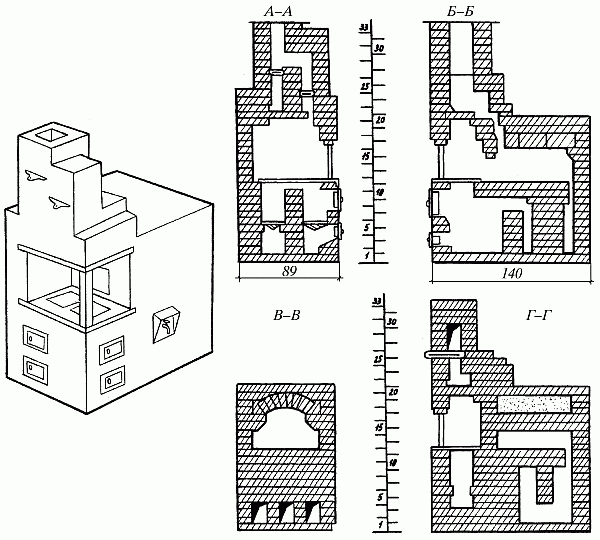

Рис. 50. Печь дачная. Устройство: 1 — гидроизоляция; 2 — поддувало; 3 — топливник; 4 — чистка; 5 — задвижки

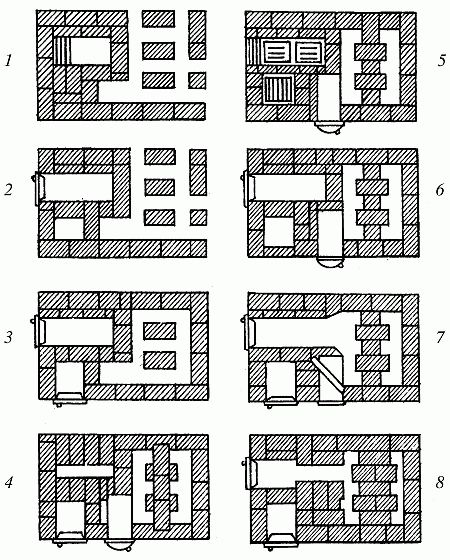

Рис. 51. Печь дачная. Последовательность кладки
Рис. 51 (продолжение). Печь дачная. Последовательность кладки
Рис. 51 (продолжение). Печь дачная. Последовательность кладки
Материалы:
— кирпич обыкновенный (красный) — 210 шт.;
— кирпич тугоплавкий — 76 шт.;
— раствор глиняный — 80 л;
— глина тугоплавкая с шамотом — 25 кг;
— песок — 35 м3;
— решетка колосниковая 252 х 250 мм — 1 шт.;
— дверка топочная 250 х 205 мм — 1 шт.;
— дверка поддувальная 130 х 140 мм — 1 шт.;
— дверка прочистная 130 х 140 мм — 1 шт.;
— задвижка дымовая 130 х 130 мм — 2 шт.;
— лист предтопочный 500 х 700 мм — 1 шт.;
— толь или рубероид для гидроизоляции — 2 м2.
Тугоплавкий кирпич может быть заменен обыкновенным отборным кирпичом, но срок его службы будет много меньше, чем у тугоплавкого. Кладку следует вести с тщательной перевязкой швов, в точном соответствии с приведенными порядовками.
1-й ряд — выкладывается строго по угольнику; в середине кладки устраивают зольник размером 250 х 250 мм со стесыванием кирпича с левой стороны кладки, то есть с передней стороны печи, для легкого удаления золы.
2-й ряд — установка поддувальной дверки с опорой на первый ряд и ее закрепление.
3-й ряд — выкладывается аналогично предыдущему с измененным рисунком кладки для обеспечения перевязки швов.
4-й ряд — кладка перекрытия поддувальной дверки; уменьшение размеров зольника (на 20 мм меньше длины и ширины колосниковой решетки) так, чтобы уложенная на него колосниковая решетка не проваливалась вниз.
5-й ряд — сначала укладывается колосниковая решетка прорезями вдоль печи; затем кладка ведется так, чтобы кирпичи на 10 мм не доходили до колосниковой решетки по всем сторонам. Этот зазор необходим, чтобы избежать расстройства кладки из-за расширения нагреваемого металла решетки. Кирпич со стороны топочной дверки стесывают на конус, чтобы обеспечить скатывание топлива на колосниковую решетку.
6-й ряд — начало кладки топливника; установка топочной дверки с опорой на 5-й ряд. Кирпич с задней стороны топливника стесывают.
7–8-й ряды — кладка ведется с обязательной перевязкой швов.
9–11-й ряды — кладка с перекрытием топочной дверки.
12-й ряд — выкладывается так, чтобы сузить топливник; для этого кладку выполняют из трехчетверток. Канал после кладки имеет форму буквы Т.
13–14-й ряды — устройство перекрытия топливника в два ряда кладки. С задней стороны топливника остается канал размером в один кирпич.
15-й ряд — устройство с передней стороны чистки с опорой ее на предыдущий ряд. Чистка ставится против канала трубы. На разрезе видно, что против чистки образуется как бы ящик, в котором при чистке трубы будет собираться сажа.
16–17-й ряды — просты по кладке и похожи один на другой. В 17-м ряду перекрывается дверка чистки.
18–20-й ряды — похожи друг на друга, выполняются с обязательной перевязкой швов. Горизонтальное пространство делится на две части, с левой стороны оставляют канал (отверстие) размером 130 х 260 мм.
21-й ряд — кладка ведется так, чтобы канал над трубой стал несколько уже; для этого кладут трехчетвертку, и он сужает канал с одной стороны на 1/2 кирпича. Это необходимо для того, чтобы удержать кирпич, перекрывающий половину канала.
22-й ряд — сначала ведется кладка с перекрытием половины канала с левой стороны; на оставшейся половине канала ставят задвижку.
23-й ряд — выкладывается с образованием над задвижкой канала размером 130 х 130 мм.
24–27-й ряды — с левой стороны печи канал расширяется до размера 130 х 260 мм; с правой стороны, начиная с 18-го ряда, канал остается размером 260 х 260 мм.
28-й ряд — похож на 21-й ряд, только канал с правой стороны уменьшают до размера 260 х 130 мм.
29-й ряд — перекрывает верх печи, и на нем ставят вторую задвижку.
30–31-й ряды — в два слоя перекрывают верх печи в соответствии с правилами противопожарной безопасности.
32-й ряд — закладка основания трубы из четырех кирпичей с каналом 130 х 130 мм. Если печь кладут в помещении высотой 2,7 м, то между 19-м и 20-м рядами следует положить дополнительно три ряда кладки с точным соблюдением перевязки швов. Сложив печь, приступают к кладке трубы, строго соблюдая перевязку швов и требования противопожарной безопасности.
Дымовая труба
Печные трубы подразделяются на стенные (проходящие во внутренних капитальных кирпичных стенах здания), коренные (в виде отдельно стоящего трубного стояка около печи) и насадные (устанавливаемые непосредственно на печах). Наиболее часто сооружают насадные трубы, однако устраивать их на печах со стенками толщиной в 1/4 кирпича нельзя, так как под тяжестью трубы может развалиться печь.
Над кровлей дымовые трубы выводят так, чтобы они располагались как можно ближе к коньку крыши. У насадных труб соблюдение этого требования зависит от расположения печи в помещении. Высота трубы определяется расстоянием, на которое она отстоит от конька. Головку трубы выводят на 0,5 м выше конька в том случае, если она отстоит от конька не более чем на 1,5 м.
Головку выводят до уровня конька крыши тогда, когда она находится от конька на расстоянии 1,5–3 м, и ниже уровня конька — при расстоянии более 3 м.
Во всех случаях труба должна возвышаться над крышей не менее чем на 0,5 м. Если кирпичная труба близко подходит к высокой стене или деревьям с густой кроной, ее наращивают стальной, асбестоцементной или керамической трубой. Присоединение нескольких печей к общему дымоходу надо делать так, чтобы не нарушить тяги. В исключительных случаях допускается присоединение к одному дымоходу двух печей, находящихся на одном этаже.
Для этого в общем канале выполняют рассечку, то есть внутри канала возводят перегородку высотой от 750 до 1000 мм, или же присоединяют печи к дымоходу на разных уровнях. Это делается для того, чтобы исключить встречное движение дымовых газов. Размер общего дымового канала должен быть не менее 140 х 270 мм.
Если коренная труба или стенные дымоходы удалены от печи, то она подключается к дымоходам с помощью перекидного рукава, или патрубка (горизонтального дымового канала), выложенного кирпичом в футляре из кровельной стали и поддерживаемого балочками из стальных уголков, которые одним концом опираются на стенку с дымоходами или на коренную трубу, а другим — на стенку печи.
Длина рукава не должна превышать 2 м. Стенки и дно рукава выкладывают из кирпича на ребро (в 1/4 кирпича), а верх рукава — из двух рядов кирпичей, положенных плашмя с тщательной перевязкой швов. Для удаления сажи из рукава в нем делают прочистную дверку. Перекидной рукав устанавливают с подъемом в сторону движения газов под углом примерно 10°, чтобы улучшить тягу.
Расстояние между верхом патрубка и потолком должно быть не менее 0,4 м, если потолок защищен от возгорания (оштукатурен, обит двумя слоями войлока или асбеста, а по ним кровельной сталью), и не менее 0,5 м при незащищенном потолке. Такие же условия соблюдаются при сооружении патрубка около стен и перегородок. Прокладывать патрубок на чердаке не рекомендуется из-за повышения вероятности образования конденсата и пожароопасности. Кроме того, патрубки часто снижают тягу в печи.
Дымовые каналы в зависимости от мощности печей бывают разных размеров:
— 130 х 130 мм для печей с теплоотдачей до 3000 ккал/ч;
— 130 х 190 мм для печей с теплоотдачей до 4500 ккал/ч;
— 130 х 260 мм для печей с теплоотдачей до 6000 ккал/ч при двух топках в сутки.
Допустимы и другие размеры, которые встречаются в различных печах.
Если для кладки труб применяют колотый кирпич, то его надо укладывать тесаной или колотой стороной наружу, а гладкой — внутрь канала. Обычно трубы кладут толщиной в 1/2 кирпича. Ее можно полностью класть на глиняный раствор, но для большей прочности лучше, если над крышей кладка выполняется на смешанный цементно-известковый или чистый цементный раствор.
Насадную трубу устанавливают на печи, кладку которой не доводят до чердачного перекрытия на 2–3 или более рядов. Отсюда начинается кладка шейки печи, в которую полезно поставить задвижку. За один ряд до перекрытия начинают уширять кладку, создавая в толще перекрытия разделку, или распушку, с толщиной стенок 0,25 м или даже 0,4 м, то есть в 1 или 11/2 кирпича.
Выкладывают ее в несколько рядов по высоте. Выше распушки, которая должна быть такой толщины, чтобы выступала над перекрытием не менее чем на три ряда кладки, по чердачному пространству проходит стояк — ровная часть трубы, доходящая до кровли.
Выше кровли выполняют вторую распушку (выдру), которая на 60–100 мм нависает над кровлей по всем сторонам трубы. Этот своеобразный козырек отводит на кровлю стекающую по трубе воду во время дождя или таяния снега. Если этого не сделать, то вода будет течь по стояку, разрушая его. Выше выдры кладут шейку трубы такого же размера, как и стояк. Далее кладка уширяется, образуя оголовок трубы.
Для предохранения трубы от разрушения на ней устанавливают колпак или флюгарку, например из кровельной стали, которая, помимо защиты трубы, еще и улучшает тягу в печах. Выступающую над кровлей распушку рекомендуется покрыть кровельной сталью или обмазать цементным раствором, обеспечив поверхности некоторый уклон для стекания воды.
Трубу лучше всего оштукатурить цементно-известковым или цементным раствором и побелить. Оштукатуренные трубы служат гораздо дольше, а на побелке хорошо видны трещины, которые надо заделать. На рисунке показана кладка распушки и выдры для трубы с дымовым каналом размером 140 х 270 мм (рис. 52).
Рис. 52. Труба: основные части
Рис. 52 (продолжение). Труба: порядовки; 1–7 — шейка и распушка; 1–10 — выдра
Кладка распушки начинается на расстоянии от перекрыши печи, на которой устанавливается насадная труба. Это расстояние может составить несколько рядов кладки, часто называемых шейкой печи.
Кладка выполняется в следующем порядке:
1-й ряд — шейка трубы; выполняется из пяти кирпичей с дымовым каналом 140 х 270 мм (в 1 кирпич) и наружными размерами 510 х 380 мм.
2-й ряд — начало распушки с наружными размерами 590 х 450 мм; для получения таких размеров в кладку вставляют четвертки и половинки кирпича. Внутри распушки для ограничения размеров канала вставляют пластинки из колотого кирпича толщиной по 30–40 мм. Такие вставки различной толщины делают в процессе кладки постоянно, чтобы сечение канала оставалось без изменений.
3-й ряд имеет внешние размеры 650 х 510 мм; внутри канала ставят пластинки толщиной около 60 мм.
4-й ряд размером 710 х 570 мм; внутри канала ставят кирпичи толщиной 90–100 мм.
5–6-й ряды кладут полностью из целого кирпича, строго соблюдая перевязку швов. При необходимости увеличить высоту распушки повторяют кладку этих рядов.
7-й ряд — начало кладки стояка трубы в 5 кирпичей. Стояк выводят на 1–2 ряда выше кровли; затем выкладывают выдру.
Выдру кладут на стояке с тщательной перевязкой швов. В рассматриваемом варианте кладка состоит из девяти рядов. Каждый ряд выступает за пределы стояка на четверть кирпича. Внутри выдры вставляют кирпичные пластинки такой толщины, чтобы они сохраняли без изменения размеры канала.
1-й ряд кладут в 5 кирпичей, он является продолжением стояка.
2-й ряд увеличивает только кладку по длине на 1/4 кирпича в обе стороны, для чего приходится вставлять половинку и трехчетвертку, а в канале — пластинку из кирпича.
3-й ряд кладут так, что его длина остается без изменения, а ширина с одной стороны (нижней части выдры) увеличивается на 1/2 кирпича для образования свеса.
4-й ряд кладут с увеличением свеса с боковых сторон.
5–7-й ряды кладутся так, чтобы свес с боковых сторон удлинился до размера в 2,5 кирпича.
8–9-й ряды завершают выкладку свеса с последней, четвертой стороны.
10-й ряд — кладка шейки трубы — выполняется, как и стояк, из 5 кирпичей.
Полностью выложив шейку трубы, приступают к оголовку, кладка которого не представляет труда, поскольку выполняется так же, как и распушка. В рассмотренном варианте кладки выдры следует обратить внимание на то, что ее правая сторона, начиная со 2-го ряда, уширяется на 1/4 кирпича по сравнению с кладкой стояка. Для того чтобы обеспечить сток воды с оголовка трубы и выдры и тем самым предохранить их от быстрого разрушения, на них укладывают цементный раствор, разравнивают его так, чтобы он имел уклон наружу от канала, и заглаживают. Кладка распушки из кирпича — дело достаточно сложное. Поэтому иногда их делают из железобетона или из бетона, но последний менее прочен.
Выдру также иногда делают в виде ровной железобетонной плиты толщиной 20–30 мм или плиты с откосами (с уклоном). Плита должна выходить за пределы трубы (нависать) по всем сторонам не менее чем на 100 мм. На нижней поверхности выдры обязательно устраивают слезник — желобок глубиной не менее 5 мм, на расстоянии 10–15 мм от краев плиты. Слезник предохраняет нижнюю часть трубы от намокания во время дождя и попадания дождевой воды на чердак. Кирпичные трубы на 100 мм выше и ниже кровли следует оштукатурить цементно-известковым раствором.
Трубы необходимо не реже одного, а лучше два раза в год осматривать и при обнаружении дефектов тут же их исправлять. Часто при строительстве печей, особенно в садовых домиках, вместо кирпичных ставят асбестоцементные или керамические трубы. Отверстие такой трубы должно соответствовать площади дымового канала печи. Они прочны, легки и не имеют швов. Их можно устанавливать как на кирпичной кладке, так и на бетонной плите простой формы, но лучше всего на плите специального изготовления, где для трубы сделана выемка или муфта.
Плиту под трубу можно делать бетонную, но лучше железобетонную толщиной не менее 50 мм. Она может быть простой или с бортиками высотой до 400–500 мм, т. е. больше толщины перекрытия, образуя как бы ящик, который заполняется кирпичной кладкой, сухим шлаком, песком, сухой землей без растительных примесей и другими материалами.
Выдру для такой трубы выполняют квадратной или круглой формы, монолитной или сборной из двух половинок, скрепляемых после установки на трубе. Чтобы выдра не могла опуститься вниз, трубу под ней покрывают слоем цементного раствора. На верх трубы лучше всего надеть колпак. Трубы следует прочно укреплять на чердаке, чтобы они не могли колебаться. Недостаток таких труб — тонкие стенки, которые быстро нагреваются, но так же быстро и остывают, что способствует образованию конденсата.
При сооружении печи следует обратить внимание на утепление чердачного пространства и находящихся там труб. Это обязательное условие для успешной борьбы с конденсатом.
Существует несколько способов утепления труб. Самый простой и наименее трудоемкий — обернуть трубу матами, изготовленными из шлаковаты или стекловаты и стеклоткани. При отсутствии этих материалов трубы утепляют с помощью слоя штукатурки, облицовкой шлакобетонными плитами, засыпкой вокруг трубы песка, шлака, сухой земли и прочих теплоизолирующих материалов.
Для оштукатуривания используют известково-шлаковый раствор с небольшой добавкой цемента. Чтобы штукатурка не отваливалась, вокруг трубы на расстоянии 20–30 мм устраивают арматуру, поверх которой крепят металлическую сетку. Сетку и арматуру заполняют тестообразным глиняным раствором, который, застывая, образует достаточно прочное теплоизолирующее покрытие толщиной 50–70 мм.
Оштукатуривание выполняется только летом. Шлакобетонные плиты могут быть плоскими (для кирпичных труб) или сегментообразными (для асбестоцементных труб); толщина плит — 50–70 мм. Готовые плиты накладывают на трубу и скрепляют проволокой; швы тщательно промазывают цементным раствором. Облицовка может прилегать к трубе вплотную или же отстоять от нее на некотором расстоянии. В этом случае пространство между облицовкой и трубой засыпают сухим шлаком.
Иногда трубы утепляют с помощью щитов из кровельной стали или асбестоцементных листов (укрепленных на деревянных рамах), которые устанавливают на расстоянии 50–100 мм от поверхности трубы, а образовавшееся между трубой и щитами пространство засыпают шлаком, сухой землей и т. д. Утепление труб систематически надо проверять и обнаруженные дефекты тут же устранять.
Материалы:
— кирпич обыкновенный (красный) — 210 шт.;
— кирпич тугоплавкий — 76 шт.;
— раствор глиняный — 80 л;
— глина тугоплавкая с шамотом — 25 кг;
— песок — 35 м3;
— решетка колосниковая 252 х 250 мм — 1 шт.;
— дверка топочная 250 х 205 мм — 1 шт.;
— дверка поддувальная 130 х 140 мм — 1 шт.;
— дверка прочистная 130 х 140 мм — 1 шт.;
— задвижка дымовая 130 х 130 мм — 2 шт.;
— лист предтопочный 500 х 700 мм — 1 шт.;
— толь или рубероид для гидроизоляции — 2 м2.
Тугоплавкий кирпич может быть заменен обыкновенным отборным кирпичом, но срок его службы будет много меньше, чем у тугоплавкого. Кладку следует вести с тщательной перевязкой швов, в точном соответствии с приведенными порядовками.
1-й ряд — выкладывается строго по угольнику; в середине кладки устраивают зольник размером 250 х 250 мм со стесыванием кирпича с левой стороны кладки, то есть с передней стороны печи, для легкого удаления золы.
2-й ряд — установка поддувальной дверки с опорой на первый ряд и ее закрепление.
3-й ряд — выкладывается аналогично предыдущему с измененным рисунком кладки для обеспечения перевязки швов.
4-й ряд — кладка перекрытия поддувальной дверки; уменьшение размеров зольника (на 20 мм меньше длины и ширины колосниковой решетки) так, чтобы уложенная на него колосниковая решетка не проваливалась вниз.
5-й ряд — сначала укладывается колосниковая решетка прорезями вдоль печи; затем кладка ведется так, чтобы кирпичи на 10 мм не доходили до колосниковой решетки по всем сторонам. Этот зазор необходим, чтобы избежать расстройства кладки из-за расширения нагреваемого металла решетки. Кирпич со стороны топочной дверки стесывают на конус, чтобы обеспечить скатывание топлива на колосниковую решетку.
6-й ряд — начало кладки топливника; установка топочной дверки с опорой на 5-й ряд. Кирпич с задней стороны топливника стесывают.
7–8-й ряды — кладка ведется с обязательной перевязкой швов.
9–11-й ряды — кладка с перекрытием топочной дверки.
12-й ряд — выкладывается так, чтобы сузить топливник; для этого кладку выполняют из трехчетверток. Канал после кладки имеет форму буквы Т.
13–14-й ряды — устройство перекрытия топливника в два ряда кладки. С задней стороны топливника остается канал размером в один кирпич.
15-й ряд — устройство с передней стороны чистки с опорой ее на предыдущий ряд. Чистка ставится против канала трубы. На разрезе видно, что против чистки образуется как бы ящик, в котором при чистке трубы будет собираться сажа.
16–17-й ряды — просты по кладке и похожи один на другой. В 17-м ряду перекрывается дверка чистки.
18–20-й ряды — похожи друг на друга, выполняются с обязательной перевязкой швов. Горизонтальное пространство делится на две части, с левой стороны оставляют канал (отверстие) размером 130 х 260 мм.
21-й ряд — кладка ведется так, чтобы канал над трубой стал несколько уже; для этого кладут трехчетвертку, и он сужает канал с одной стороны на 1/2 кирпича. Это необходимо для того, чтобы удержать кирпич, перекрывающий половину канала.
22-й ряд — сначала ведется кладка с перекрытием половины канала с левой стороны; на оставшейся половине канала ставят задвижку.
23-й ряд — выкладывается с образованием над задвижкой канала размером 130 х 130 мм.
24–27-й ряды — с левой стороны печи канал расширяется до размера 130 х 260 мм; с правой стороны, начиная с 18-го ряда, канал остается размером 260 х 260 мм.
28-й ряд — похож на 21-й ряд, только канал с правой стороны уменьшают до размера 260 х 130 мм.
29-й ряд — перекрывает верх печи, и на нем ставят вторую задвижку.
30–31-й ряды — в два слоя перекрывают верх печи в соответствии с правилами противопожарной безопасности.
32-й ряд — закладка основания трубы из четырех кирпичей с каналом 130 х 130 мм. Если печь кладут в помещении высотой 2,7 м, то между 19-м и 20-м рядами следует положить дополнительно три ряда кладки с точным соблюдением перевязки швов. Сложив печь, приступают к кладке трубы, строго соблюдая перевязку швов и требования противопожарной безопасности.
Дымовая труба
Печные трубы подразделяются на стенные (проходящие во внутренних капитальных кирпичных стенах здания), коренные (в виде отдельно стоящего трубного стояка около печи) и насадные (устанавливаемые непосредственно на печах). Наиболее часто сооружают насадные трубы, однако устраивать их на печах со стенками толщиной в 1/4 кирпича нельзя, так как под тяжестью трубы может развалиться печь.
Над кровлей дымовые трубы выводят так, чтобы они располагались как можно ближе к коньку крыши. У насадных труб соблюдение этого требования зависит от расположения печи в помещении. Высота трубы определяется расстоянием, на которое она отстоит от конька. Головку трубы выводят на 0,5 м выше конька в том случае, если она отстоит от конька не более чем на 1,5 м.
Головку выводят до уровня конька крыши тогда, когда она находится от конька на расстоянии 1,5–3 м, и ниже уровня конька — при расстоянии более 3 м.
Во всех случаях труба должна возвышаться над крышей не менее чем на 0,5 м. Если кирпичная труба близко подходит к высокой стене или деревьям с густой кроной, ее наращивают стальной, асбестоцементной или керамической трубой. Присоединение нескольких печей к общему дымоходу надо делать так, чтобы не нарушить тяги. В исключительных случаях допускается присоединение к одному дымоходу двух печей, находящихся на одном этаже.
Для этого в общем канале выполняют рассечку, то есть внутри канала возводят перегородку высотой от 750 до 1000 мм, или же присоединяют печи к дымоходу на разных уровнях. Это делается для того, чтобы исключить встречное движение дымовых газов. Размер общего дымового канала должен быть не менее 140 х 270 мм.
Если коренная труба или стенные дымоходы удалены от печи, то она подключается к дымоходам с помощью перекидного рукава, или патрубка (горизонтального дымового канала), выложенного кирпичом в футляре из кровельной стали и поддерживаемого балочками из стальных уголков, которые одним концом опираются на стенку с дымоходами или на коренную трубу, а другим — на стенку печи.
Длина рукава не должна превышать 2 м. Стенки и дно рукава выкладывают из кирпича на ребро (в 1/4 кирпича), а верх рукава — из двух рядов кирпичей, положенных плашмя с тщательной перевязкой швов. Для удаления сажи из рукава в нем делают прочистную дверку. Перекидной рукав устанавливают с подъемом в сторону движения газов под углом примерно 10°, чтобы улучшить тягу.
Расстояние между верхом патрубка и потолком должно быть не менее 0,4 м, если потолок защищен от возгорания (оштукатурен, обит двумя слоями войлока или асбеста, а по ним кровельной сталью), и не менее 0,5 м при незащищенном потолке. Такие же условия соблюдаются при сооружении патрубка около стен и перегородок. Прокладывать патрубок на чердаке не рекомендуется из-за повышения вероятности образования конденсата и пожароопасности. Кроме того, патрубки часто снижают тягу в печи.
Дымовые каналы в зависимости от мощности печей бывают разных размеров:
— 130 х 130 мм для печей с теплоотдачей до 3000 ккал/ч;
— 130 х 190 мм для печей с теплоотдачей до 4500 ккал/ч;
— 130 х 260 мм для печей с теплоотдачей до 6000 ккал/ч при двух топках в сутки.
Допустимы и другие размеры, которые встречаются в различных печах.
Если для кладки труб применяют колотый кирпич, то его надо укладывать тесаной или колотой стороной наружу, а гладкой — внутрь канала. Обычно трубы кладут толщиной в 1/2 кирпича. Ее можно полностью класть на глиняный раствор, но для большей прочности лучше, если над крышей кладка выполняется на смешанный цементно-известковый или чистый цементный раствор.
Насадную трубу устанавливают на печи, кладку которой не доводят до чердачного перекрытия на 2–3 или более рядов. Отсюда начинается кладка шейки печи, в которую полезно поставить задвижку. За один ряд до перекрытия начинают уширять кладку, создавая в толще перекрытия разделку, или распушку, с толщиной стенок 0,25 м или даже 0,4 м, то есть в 1 или 11/2 кирпича.
Выкладывают ее в несколько рядов по высоте. Выше распушки, которая должна быть такой толщины, чтобы выступала над перекрытием не менее чем на три ряда кладки, по чердачному пространству проходит стояк — ровная часть трубы, доходящая до кровли.
Выше кровли выполняют вторую распушку (выдру), которая на 60–100 мм нависает над кровлей по всем сторонам трубы. Этот своеобразный козырек отводит на кровлю стекающую по трубе воду во время дождя или таяния снега. Если этого не сделать, то вода будет течь по стояку, разрушая его. Выше выдры кладут шейку трубы такого же размера, как и стояк. Далее кладка уширяется, образуя оголовок трубы.
Для предохранения трубы от разрушения на ней устанавливают колпак или флюгарку, например из кровельной стали, которая, помимо защиты трубы, еще и улучшает тягу в печах. Выступающую над кровлей распушку рекомендуется покрыть кровельной сталью или обмазать цементным раствором, обеспечив поверхности некоторый уклон для стекания воды.
Трубу лучше всего оштукатурить цементно-известковым или цементным раствором и побелить. Оштукатуренные трубы служат гораздо дольше, а на побелке хорошо видны трещины, которые надо заделать. На рисунке показана кладка распушки и выдры для трубы с дымовым каналом размером 140 х 270 мм (рис. 52).
Кладка распушки начинается на расстоянии от перекрыши печи, на которой устанавливается насадная труба. Это расстояние может составить несколько рядов кладки, часто называемых шейкой печи.
Кладка выполняется в следующем порядке:
1-й ряд — шейка трубы; выполняется из пяти кирпичей с дымовым каналом 140 х 270 мм (в 1 кирпич) и наружными размерами 510 х 380 мм.
2-й ряд — начало распушки с наружными размерами 590 х 450 мм; для получения таких размеров в кладку вставляют четвертки и половинки кирпича. Внутри распушки для ограничения размеров канала вставляют пластинки из колотого кирпича толщиной по 30–40 мм. Такие вставки различной толщины делают в процессе кладки постоянно, чтобы сечение канала оставалось без изменений.
3-й ряд имеет внешние размеры 650 х 510 мм; внутри канала ставят пластинки толщиной около 60 мм.
4-й ряд размером 710 х 570 мм; внутри канала ставят кирпичи толщиной 90–100 мм.
5–6-й ряды кладут полностью из целого кирпича, строго соблюдая перевязку швов. При необходимости увеличить высоту распушки повторяют кладку этих рядов.
7-й ряд — начало кладки стояка трубы в 5 кирпичей. Стояк выводят на 1–2 ряда выше кровли; затем выкладывают выдру.
Выдру кладут на стояке с тщательной перевязкой швов. В рассматриваемом варианте кладка состоит из девяти рядов. Каждый ряд выступает за пределы стояка на четверть кирпича. Внутри выдры вставляют кирпичные пластинки такой толщины, чтобы они сохраняли без изменения размеры канала.
1-й ряд кладут в 5 кирпичей, он является продолжением стояка.
2-й ряд увеличивает только кладку по длине на 1/4 кирпича в обе стороны, для чего приходится вставлять половинку и трехчетвертку, а в канале — пластинку из кирпича.
3-й ряд кладут так, что его длина остается без изменения, а ширина с одной стороны (нижней части выдры) увеличивается на 1/2 кирпича для образования свеса.
4-й ряд кладут с увеличением свеса с боковых сторон.
5–7-й ряды кладутся так, чтобы свес с боковых сторон удлинился до размера в 2,5 кирпича.
8–9-й ряды завершают выкладку свеса с последней, четвертой стороны.
10-й ряд — кладка шейки трубы — выполняется, как и стояк, из 5 кирпичей.
Полностью выложив шейку трубы, приступают к оголовку, кладка которого не представляет труда, поскольку выполняется так же, как и распушка. В рассмотренном варианте кладки выдры следует обратить внимание на то, что ее правая сторона, начиная со 2-го ряда, уширяется на 1/4 кирпича по сравнению с кладкой стояка. Для того чтобы обеспечить сток воды с оголовка трубы и выдры и тем самым предохранить их от быстрого разрушения, на них укладывают цементный раствор, разравнивают его так, чтобы он имел уклон наружу от канала, и заглаживают. Кладка распушки из кирпича — дело достаточно сложное. Поэтому иногда их делают из железобетона или из бетона, но последний менее прочен.
Выдру также иногда делают в виде ровной железобетонной плиты толщиной 20–30 мм или плиты с откосами (с уклоном). Плита должна выходить за пределы трубы (нависать) по всем сторонам не менее чем на 100 мм. На нижней поверхности выдры обязательно устраивают слезник — желобок глубиной не менее 5 мм, на расстоянии 10–15 мм от краев плиты. Слезник предохраняет нижнюю часть трубы от намокания во время дождя и попадания дождевой воды на чердак. Кирпичные трубы на 100 мм выше и ниже кровли следует оштукатурить цементно-известковым раствором.
Трубы необходимо не реже одного, а лучше два раза в год осматривать и при обнаружении дефектов тут же их исправлять. Часто при строительстве печей, особенно в садовых домиках, вместо кирпичных ставят асбестоцементные или керамические трубы. Отверстие такой трубы должно соответствовать площади дымового канала печи. Они прочны, легки и не имеют швов. Их можно устанавливать как на кирпичной кладке, так и на бетонной плите простой формы, но лучше всего на плите специального изготовления, где для трубы сделана выемка или муфта.
Плиту под трубу можно делать бетонную, но лучше железобетонную толщиной не менее 50 мм. Она может быть простой или с бортиками высотой до 400–500 мм, т. е. больше толщины перекрытия, образуя как бы ящик, который заполняется кирпичной кладкой, сухим шлаком, песком, сухой землей без растительных примесей и другими материалами.
Выдру для такой трубы выполняют квадратной или круглой формы, монолитной или сборной из двух половинок, скрепляемых после установки на трубе. Чтобы выдра не могла опуститься вниз, трубу под ней покрывают слоем цементного раствора. На верх трубы лучше всего надеть колпак. Трубы следует прочно укреплять на чердаке, чтобы они не могли колебаться. Недостаток таких труб — тонкие стенки, которые быстро нагреваются, но так же быстро и остывают, что способствует образованию конденсата.
При сооружении печи следует обратить внимание на утепление чердачного пространства и находящихся там труб. Это обязательное условие для успешной борьбы с конденсатом.
Существует несколько способов утепления труб. Самый простой и наименее трудоемкий — обернуть трубу матами, изготовленными из шлаковаты или стекловаты и стеклоткани. При отсутствии этих материалов трубы утепляют с помощью слоя штукатурки, облицовкой шлакобетонными плитами, засыпкой вокруг трубы песка, шлака, сухой земли и прочих теплоизолирующих материалов.
Для оштукатуривания используют известково-шлаковый раствор с небольшой добавкой цемента. Чтобы штукатурка не отваливалась, вокруг трубы на расстоянии 20–30 мм устраивают арматуру, поверх которой крепят металлическую сетку. Сетку и арматуру заполняют тестообразным глиняным раствором, который, застывая, образует достаточно прочное теплоизолирующее покрытие толщиной 50–70 мм.
Оштукатуривание выполняется только летом. Шлакобетонные плиты могут быть плоскими (для кирпичных труб) или сегментообразными (для асбестоцементных труб); толщина плит — 50–70 мм. Готовые плиты накладывают на трубу и скрепляют проволокой; швы тщательно промазывают цементным раствором. Облицовка может прилегать к трубе вплотную или же отстоять от нее на некотором расстоянии. В этом случае пространство между облицовкой и трубой засыпают сухим шлаком.
Иногда трубы утепляют с помощью щитов из кровельной стали или асбестоцементных листов (укрепленных на деревянных рамах), которые устанавливают на расстоянии 50–100 мм от поверхности трубы, а образовавшееся между трубой и щитами пространство засыпают шлаком, сухой землей и т. д. Утепление труб систематически надо проверять и обнаруженные дефекты тут же устранять.
Печьэкономка
В основе этой печи лежит уже известная вам конструкция русской печи. Однако экономка обладает тем преимуществом, что ее устройство предполагает нижний прогрев, благодаря которому в помещении нагреваются все слои воздуха. В отличие от классической русской печи экономку можно топить любыми видами топлива, а не только дровами.
Теперь перейдем к устройству печи (рис. 53).
Рис. 53. Печьэкономка. Устройство
Печь имеет два топливника: одним пользуются для отопления и выпечки хлебопродуктов, другой (малый) служит для приготовления пищи в летнее время, когда обогрев помещения не нужен. Малый топливник соединен с основным, для того чтобы горячие газы проходили через него в дымоход.
Печь снабжена жарочной чугунной плитой с двумя конфорками (она устанавливается в шестке) и оборудована водогрейной коробкой.
Материалы:
— кирпич обыкновенный — 750 шт.;
— глина — 0,5 м3;
— песок — 0,5 м3;
— решетка колосниковая 120 х 140 мм — 1 шт.;
— решетка колосниковая 180 х 250 мм — 2 шт.;
— дверка топочная 280 х 270 мм — 1 шт.;
— дверка топочная 250 х 210 мм — 1 шт.;
— дверка поддувальная 140 х 270 мм — 1 шт.;
— дверка поддувальная 130 х 140 мм — 1 шт.;
— дверка прочистная 130 х 140 мм — 4 шт.;
— плита чугунная с двумя конфорками — 1 шт.;
— задвижки вьюшечные 130 х 250 мм — 2 шт.;
— заслонка 400 х 420 мм — 1 шт.;
— коробка водогрейная — 1 шт.;
— сталь полосовая 40 х 10 х 850 мм;
— сталь полосовая 40 х 10 х 500 мм;
— сталь угловая 25 х 25 х 3 мм;
— сталь круглая сечением 16 мм — 350 мм;
— проволока для связей сечением 6 мм — 10 м.
Последовательность кладки
Вариант без водогрейной коробки (рис. 54)
Рис. 54. Печьэкономка, вариант без водогрейной коробки. Последовательность кладки
1-й ряд — кладка стенки печи целыми кирпичами с обязательной перевязкой швов. Середину можно выложить половинками.
2-й ряд — закладка поддувала под основной топливной камерой. Передний кирпич зольника стесывается. Закладка прочистных отверстий и столбиков для перегородок.
3-й ряд — установка дверки поддувала основного топливника. Кладка столбиков.
4-й ряд — кладка поддувала под второй топливной камерой и установка дверки. Кладка перекрытий чистки.
5-й ряд — на столбики укладывается кирпичная перегородка толщиной в 1/2 кирпича и закрепляется в стенках в замок. Перекрытие дверки поддувала основного топливника. Сужение поддувала.
6-й ряд — установка колосниковых решеток в основной и дополнительный топливники. Над решеткой дополнительного топливника передние и задние кирпичи стесываются на конус.
7-й ряд — установка дверки основной топливной камеры.
8-й ряд — установка дверки дополнительной топливной камеры. Расширение кладки основного топливника в сторону перегородки.
9-й ряд — сужение кладки канала от основного топливника. Расширение перегородки.
10-й ряд — первый ряд пода. Около задней стенки по всей длине варочной камеры оставляют пространство шириной 7–10 см.
11-й ряд — второй ряд пода. Дверки обоих топливников перекрываются. Закрепление стальными уголками кладки с передней стороны.
12-й ряд — канал перекрывается над топливниками чугунной плитой.
13-й и 14-й ряды — кладка осуществляется в соответствии с чертежом.
15-й ряд — между боковыми стенками устанавливаются связи из полосовой стали и закрепляются шайбами и гайками. Если чело не перекрыто аркой, оно перекрывается полосой стали 4 х 1 х 85 см. Заднюю и боковые стенки варочной камеры выкладывают толщиной в кирпич со скошенной на конус нижней частью.
16-й ряд — перекрытие чела, продолжение связей по ширине. Стенки варочной камеры выкладываются толщиной в полномерный кирпич.
17-й ряд — установка связей по боковым стенкам осуществляется так же, как и в 15-м ряду. С передней и боковой сторон устанавливается основание для перетрубья из полосовой стали. В кирпиче делаются пазы для стальных полос. В углу устанавливается поддерживающая металлическая стойка.
18-й ряд — первый ряд кладки варочной камеры, имеющей форму свода. Свод опирается на кирпичи 16-го ряда с наклоном внутрь, под них подкладываются куски кирпича на глиняном растворе. Перекрывается шесток, в основу перетрубья кладутся стальные полосы. В передней части свода оставляют четыре отверстия размером 7 х 12 см.
19-й ряд — последний ряд кладки свода.
20-й ряд — кладка стенки печи выше свода на два ряда. Над четырьмя отверстиями, оставленными в 18-м ряду, образуется сборный канал. Отверстие перетрубья сужается. С правой стороны стенку скрепляют замком.
21-й ряд — первый ряд вентиляционного канала, имеющего сечение 7 х 25 см. Сборный канал имеет форму балалайки.
22-й ряд — стесывается на конус передний кирпич сборного канала. Уменьшается размер сборного канала, увеличивается до 12 х 19 см размер вентиляционного канала.
23-й ряд — вентиляционному каналу придается квадратная форма.
24-й ряд — установка задвижки над вентиляционным каналом.
25-й ряд — изменение формы дымового канала.
26-й ряд — продолжение изменения формы дымового канала. Его размеры доходят до одного кирпича.
27-й ряд — установка задвижки над дымовым каналом.
28-й ряд — два вертикальных канала соединяют в один горизонтальный Г-образной формы для выхода воздуха из вентиляционного канала в трубу над дымовой задвижкой.
29-й ряд — перекрытие вентиляционного канала стальными полосами.
30-й ряд — кладка осуществляется в соответствии с чертежом.
31-й и 32-й ряды — кладка перекрыши.
33-й и 34-й ряды — кладка дымовой трубы в один кирпич.
Вариант с водогрейной коробкой
1-й ряд — выкладывается так же, как и в первом варианте.
2-й ряд — закладка чистки и поддувала под основной топливной камерой.
3-й ряд — устанавливается поддувальная дверка основной топливной камеры. Оставляется отверстие для поддувала дополнительного топливника.
Теперь перейдем к устройству печи (рис. 53).
Печь имеет два топливника: одним пользуются для отопления и выпечки хлебопродуктов, другой (малый) служит для приготовления пищи в летнее время, когда обогрев помещения не нужен. Малый топливник соединен с основным, для того чтобы горячие газы проходили через него в дымоход.
Печь снабжена жарочной чугунной плитой с двумя конфорками (она устанавливается в шестке) и оборудована водогрейной коробкой.
Материалы:
— кирпич обыкновенный — 750 шт.;
— глина — 0,5 м3;
— песок — 0,5 м3;
— решетка колосниковая 120 х 140 мм — 1 шт.;
— решетка колосниковая 180 х 250 мм — 2 шт.;
— дверка топочная 280 х 270 мм — 1 шт.;
— дверка топочная 250 х 210 мм — 1 шт.;
— дверка поддувальная 140 х 270 мм — 1 шт.;
— дверка поддувальная 130 х 140 мм — 1 шт.;
— дверка прочистная 130 х 140 мм — 4 шт.;
— плита чугунная с двумя конфорками — 1 шт.;
— задвижки вьюшечные 130 х 250 мм — 2 шт.;
— заслонка 400 х 420 мм — 1 шт.;
— коробка водогрейная — 1 шт.;
— сталь полосовая 40 х 10 х 850 мм;
— сталь полосовая 40 х 10 х 500 мм;
— сталь угловая 25 х 25 х 3 мм;
— сталь круглая сечением 16 мм — 350 мм;
— проволока для связей сечением 6 мм — 10 м.
Последовательность кладки
Вариант без водогрейной коробки (рис. 54)
1-й ряд — кладка стенки печи целыми кирпичами с обязательной перевязкой швов. Середину можно выложить половинками.
2-й ряд — закладка поддувала под основной топливной камерой. Передний кирпич зольника стесывается. Закладка прочистных отверстий и столбиков для перегородок.
3-й ряд — установка дверки поддувала основного топливника. Кладка столбиков.
4-й ряд — кладка поддувала под второй топливной камерой и установка дверки. Кладка перекрытий чистки.
5-й ряд — на столбики укладывается кирпичная перегородка толщиной в 1/2 кирпича и закрепляется в стенках в замок. Перекрытие дверки поддувала основного топливника. Сужение поддувала.
6-й ряд — установка колосниковых решеток в основной и дополнительный топливники. Над решеткой дополнительного топливника передние и задние кирпичи стесываются на конус.
7-й ряд — установка дверки основной топливной камеры.
8-й ряд — установка дверки дополнительной топливной камеры. Расширение кладки основного топливника в сторону перегородки.
9-й ряд — сужение кладки канала от основного топливника. Расширение перегородки.
10-й ряд — первый ряд пода. Около задней стенки по всей длине варочной камеры оставляют пространство шириной 7–10 см.
11-й ряд — второй ряд пода. Дверки обоих топливников перекрываются. Закрепление стальными уголками кладки с передней стороны.
12-й ряд — канал перекрывается над топливниками чугунной плитой.
13-й и 14-й ряды — кладка осуществляется в соответствии с чертежом.
15-й ряд — между боковыми стенками устанавливаются связи из полосовой стали и закрепляются шайбами и гайками. Если чело не перекрыто аркой, оно перекрывается полосой стали 4 х 1 х 85 см. Заднюю и боковые стенки варочной камеры выкладывают толщиной в кирпич со скошенной на конус нижней частью.
16-й ряд — перекрытие чела, продолжение связей по ширине. Стенки варочной камеры выкладываются толщиной в полномерный кирпич.
17-й ряд — установка связей по боковым стенкам осуществляется так же, как и в 15-м ряду. С передней и боковой сторон устанавливается основание для перетрубья из полосовой стали. В кирпиче делаются пазы для стальных полос. В углу устанавливается поддерживающая металлическая стойка.
18-й ряд — первый ряд кладки варочной камеры, имеющей форму свода. Свод опирается на кирпичи 16-го ряда с наклоном внутрь, под них подкладываются куски кирпича на глиняном растворе. Перекрывается шесток, в основу перетрубья кладутся стальные полосы. В передней части свода оставляют четыре отверстия размером 7 х 12 см.
19-й ряд — последний ряд кладки свода.
20-й ряд — кладка стенки печи выше свода на два ряда. Над четырьмя отверстиями, оставленными в 18-м ряду, образуется сборный канал. Отверстие перетрубья сужается. С правой стороны стенку скрепляют замком.
21-й ряд — первый ряд вентиляционного канала, имеющего сечение 7 х 25 см. Сборный канал имеет форму балалайки.
22-й ряд — стесывается на конус передний кирпич сборного канала. Уменьшается размер сборного канала, увеличивается до 12 х 19 см размер вентиляционного канала.
23-й ряд — вентиляционному каналу придается квадратная форма.
24-й ряд — установка задвижки над вентиляционным каналом.
25-й ряд — изменение формы дымового канала.
26-й ряд — продолжение изменения формы дымового канала. Его размеры доходят до одного кирпича.
27-й ряд — установка задвижки над дымовым каналом.
28-й ряд — два вертикальных канала соединяют в один горизонтальный Г-образной формы для выхода воздуха из вентиляционного канала в трубу над дымовой задвижкой.
29-й ряд — перекрытие вентиляционного канала стальными полосами.
30-й ряд — кладка осуществляется в соответствии с чертежом.
31-й и 32-й ряды — кладка перекрыши.
33-й и 34-й ряды — кладка дымовой трубы в один кирпич.
Вариант с водогрейной коробкой
1-й ряд — выкладывается так же, как и в первом варианте.
2-й ряд — закладка чистки и поддувала под основной топливной камерой.
3-й ряд — устанавливается поддувальная дверка основной топливной камеры. Оставляется отверстие для поддувала дополнительного топливника.
