   При бутовой кладке трудно достигнуть такой тщательной перевязки, как при кладке из кирпича, так как камни не имеют правильной формы и неодинаковы по размерам. Поэтому подбор и расположение камней в верстовых рядах и в забутке кладки для обеспечения перевязки осуществляют таким образом, чтобы при возведении стен камни можно было укладывать попеременно: то длинной стороной — ложками, то короткой — тычками. Следовательно, в каждом ряду кладки последовательно чередуются тычковые и ложковые камни, как в верстах, так и в забутке. В смежных рядах над тычковыми укладывают ложковые камни, а над ложковыми — тычковые.
   Таким способом обеспечивают перевязку швов бутовой кладки, которая аналогична цепной перевязке при кладке из кирпича. Также раскладывают камни в рядах при пересечении и в углах стен. Камни при кладке подбирают и подгоняют так, чтобы по возможности создать одинаковую высоту ряда кладки в пределах от 20 до 25 см и горизонтальность швов. При этом можно укладывать по 2–3 тонких камня в одном ряду, а некоторые крупные камни могут входить в 2 смежных ряда кладки.
   Кладку «под лопатку» выполняют горизонтальными рядами толщиной по 25 см с подбором и приколкой камней, расщебенкой (заполнением) пустот и перевязкой швов. Первый нижний ряд ведут по подготовленному основанию, насухо, из крупных постелистых камней, обращенных постелью вниз. Чтобы камни плотно прилегали к основанию, их осаживают трамбовкой. Затем заполняют пустоты между ними мелкими камнями или щебнем и заливают жидким раствором (при осадке конуса 13–15 см) до заполнения всех пустот между камнями. Расщебенку уплотняют также трамбованием.
   Далее кладку ведут порядно, соблюдая перевязку, на пластичном растворе. Подвижность раствора для кладки должна соответствовать погружению эталонного конуса на 4–6 см.
   Процесс кладки способом «под лопатку» выполняют в следующем порядке. Каждый последующий ряд начинают с укладки верст. Перед возведением внутренней и наружной версты на углах, пересечениях и через каждые 4–5 м на прямых участках стены укладывают на растворе маячные камни. По маячным камням с обеих сторон кладки натягивают причалки, по которым в процессе кладки проверяют горизонтальность ряда и прямолинейность лицевой поверхности фундаментов и стен.
   Камни для верстовых рядов, подобранные по высоте, сначала выкладывают насухо, чтобы найти наиболее устойчивое положение в кладке. Затем камень приподнимают, настилают слой раствора толщиной 3–4 см и устанавливают камень окончательно, осаживая его молотком. Уложив версты, приступают к заполнению забутки.
   Раствор под забутку, как и для верстовых рядов, подают лопатой и расстилают с излишком, чтобы при укладке камней он выдавливался в вертикальные швы между камнями. Забутку можно делать из камней любого размера и формы с плотной посадкой (без качания) на постель и с соблюдением перевязки, чередуя тычки с ложками. Для более плотной посадки камни осаживают трамбовкой или молотком. Необходимо следить за тем, чтобы камни не соприкасались друг с другом без раствора, так как это значительно снижает прочность кладки.
   После укладки забутки выполняют расщебенку, осаживая в раствор слабыми ударами молотка щебень и мелкие камни. Поверхность уложенного ряда кладки выравнивают, добавляя раствор лишь в углубления между камнями. Следующие ряды кладки выполняют в той же последовательности.
   Кладку «под скобу» используют при возведении простенков и столбов. Этот способ — разновидность кладки «под лопатку». Выполняется из камней одинаковой высоты, подбираемых с помощью шаблона. Кладка с приколкой лицевой поверхности также разновидность кладки «под лопатку». При выполнении этой кладки неровности на лицевой поверхности камней, укладываемых в наружную или внутреннюю версту, предварительно окапывают. С приколкой лицевой поверхности обычно выкладывают столбы и стены подвалов.
   Кладку в опалубке способом «под лопатку» выполняют для получения гладкой поверхности обеих сторон стены при малопостелистом и неровном бутовом камне. В этом случае подбор более постелистых камней для верстовых рядов и углов можно не делать. Кладку «под залив» выполняют из рваного бутового или булыжного камня без подбора камней и выкладки верстовых рядов.
   Кладку «под залив» делают в опалубке, которую устанавливают в траншеях после окончания земляных работ. Если грунт плотный, то при глубине траншей до 1,25 м можно вести кладку и без опалубки враспор со стенками траншеи. Первый слой бутового камня высотой 20–25 см укладывают на сухое основание без раствора враспор со стенками и уплотняют трамбованием. Затем заполняют все промежутки между камнями мелким камнем и щебнем. Уложенный слой заливают жидким раствором так, чтобы все пустоты были заполнены.
   Последующую кладку ведут таким же образом горизонтальными рядами высотой 20–25 см, заливая раствором каждый ряд кладки. Бутовая кладка «под залив», вследствие малой ее прочности, допускается лишь для фундаментов зданий высотой до 10 м и только при строительстве на непросадочных грунтах. Кладка с применением виброуплотнения имеет прочность на 25–40 % больше прочности кладки, выполненной способом «под лопатку». Камни укладывают в такой последовательности: 1-й ряд — насухо, пустоты между камнями заполняют щебенкой, а затем расстилают раствор слоем 40–60 см и уплотняют кладку до тех пор, пока раствор не перестанет проникать в кладку. Далее укладывают на растворе следующий ряд камня способом «под лопатку», покрывают его раствором и вновь уплотняют. Такая кладка делается в опалубке или враспор со стенками траншей в плотных грунтах.
   Циклопическая кладка применяется в тех случаях, когда требуется создать декоративную поверхность. Для этого бутовую кладку выполняют способом «под лопатку», а для лицевой поверхности кладки применяют специально подобранные камни, располагая их в вертикальных рядах так, чтобы создать рисунок из швов между ними.
   Эти швы делают также выпуклыми (шириной 2–4 см) и расшивают их. Иногда для кладки углов при этом используют грубо отесанные камни, укладывая их вперевязку с кладкой стены. Применяют также циклопическую облицовку обычной бутовой кладки постелистыми камнями после возведения кладки.

Бутобетонная кладка

   Бутобетонная кладка состоит из бетонной смеси, в которую горизонтальными рядами втапливают бутовые камни «изюм», объем которых составляет почти половину общего объема кладки. Для бутобетонной кладки используют камни таких же размеров, как и для бутовой кладки. Булыжный камень разрешается применять нерасколотым.
   Бетонную смесь и камни укладывают последовательно горизонтальными слоями. Сначала расстилают слой бетонной смеси толщиной не более 25 см, затем в него втапливают ряд камней (на глубину не менее половины высоты камней). Между втапливаемыми камнями, а также между камнями и опалубкой оставляют расстояние 4–6 см. После втапливания камней вновь укладывают слой бетонной смеси и уплотняют ее вибрированием, далее процесс кладки повторяется. Бетонная смесь для кладки должна иметь подвижность, соответствующую осадке конуса на 5–7 см, причем крупность щебня или гравия в ней не должна превышать 3 см.

Арки и своды

   Выполнение печных перекрытий и сильно нагревающихся частей печи должно выполняться только из соответствующего кирпича. Исключается применение любых металлических частей, как то: плиты, полосы и т. д.
   Есть два основных вида перекрытий топливника и внутренних проемов:
   1. На выпусках.
   2. Арочное (свод).
   Такой тип перекрытий, как на выпусках, применяется в случаях, когда ширина проема не более 1 кирпича (рис. 29, а). В том случае, если ширина проема — 1 кирпич и более, следует воспользоваться арочным перекрытием (рис. 29, б).

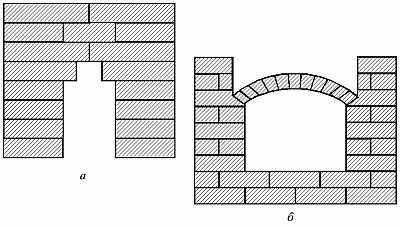

   Рис. 29. Печные перекрытия: а — на выпусках; б — арочное (свод)
   Несомненно, выполнить арочное перекрытие гораздо сложнее, чем перекрытие на выпусках. Техника кладки такова: кладка свода осуществляется на основе выпуклой опалубки (рис. 30), опалубка, в свою очередь, держится за счет кружал — досок длиной в один пролет. Кружала снизу крепятся при помощи подкружальных досок и устанавливаются на стойках-опорах в топливной камере таким образом, чтобы края совпадали с основанием пят — стесанных под определенным углом кирпичей.

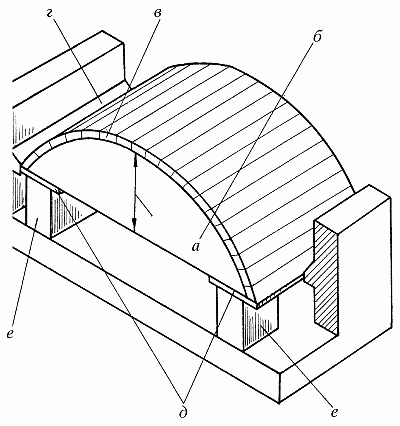

   Рис. 30. Устройство опалубки для арочного перекрытия: а — подъем свода; б — пята свода; в — опалубка; г — кружало; д — подкружальные доски; е — доски
   Учтите, что по причине обязательности перевязки швов количество рядов в своде должно быть нечетным. Для того чтобы определить количество рядов, выкладываемых с одной стороны (от пяты к центру), нужно отнять от общего их количества в своде 1 и поделить полученное число пополам. После выполнения кладки первого ряда по направлению к центру следует выложить так называемый зеркальный ряд с другой стороны. Под воздействием нагрева и тяжести лежащих сверху рядов уже готовый свод будет стремиться раздвинуть свои боковые стенки, поэтому во избежание его разрушения в местах расположения пят свод стягивают стальной проволокой сечением 5 мм.

Кладка стен и углов

   Кладку из кирпича начинают с закрепления угловых и промежуточных порядовок. Их устанавливают по периметру стен и выверяют по отвесу и уровню или нивелиру так, чтобы засечки для каждого ряда на всех порядовках находились в одной горизонтальной плоскости. Порядовки располагают на углах, в местах пересечения и примыкания стен, а также на прямых участках стен на расстоянии 10–15 м друг от друга. После закрепления и выверки порядовок по ним выкладывают маяки (убежные штрабы), располагая их на углах и на границе возводимого участка. Затем к порядовкам зачаливают шнуры-причалки. При кладке наружных верст шнур-причалку устанавливают для каждого ряда, натягивая его на уровне верха укладываемого ряда с отступом от вертикальной плоскости кладки на 3–4 мм.
   Шнур-причалку у маяков можно укреплять и с помощью причальной скобы, острый конец которой вставляют в шов кладки, а к тупому, более длинному концу, опирающемуся на маячный кирпич, привязывают причалку. Свободную часть шнура наматывают на ручку скобы. Поворотом скобы в новое положение получают линию натяжения шнура-причалки для следующего ряда. Чтобы шнур-причалка не провисал между маяками, под него подкладывают деревянный маячный клин, толщина которого равна высоте ряда кладки, а поверх него помещают кирпич, которым прижимают шнур.
   Маячные клинья укладывают через 4–5 м с выступом за вертикальную плоскость стены на 3–4 мм. Шнур-причалку можно укреплять, привязывая его за гвозди, закрепляемые в швах кладки. После того как будут установлены порядовки, выложены маяки и натянуты шнуры-причалки, процесс кладки на каждом рабочем месте выполняют в такой последовательности: раскладывают кирпичи на стене, расстилают раствор под наружную версту и укладывают ее. Дальнейший процесс возведения кладки зависит от принятого порядка: порядного, ступенчатого или смешанного.
   В процессе кладки необходимо соблюдать следующие общие требования и правила. Стены и простенки следует выполнять по единой системе перевязки швов — многорядной или однорядной (цепной).
   Для кладки столбов, а также узких простенков (шириной до 1 м) внутри зданий или скрываемых отделкой следует применять трехрядную систему перевязки швов. Тычковые ряды в кладке должны укладываться из целых кирпичей. Независимо от принятой системы перевязки швов укладка тычковых рядов является обязательной в нижнем (первом) и верхнем (последнем) рядах возводимых конструкций, на уровне обрезов стен и столбов, в выступающих рядах кладки (карнизах, поясах и т. д.).
   При многорядной перевязке швов укладка тычковых рядов под опорные части балок, прогонов, плит перекрытий, балконов и другие сборные конструкции является обязательной. При однорядной (цепной) перевязке швов допускается опора сборных конструкций на ложковые ряды кладки. Применение половинок кирпича допускается только в кладке забутовочных рядов и мало нагруженных каменных конструкций (участки стен под окнами и т. п.).
   Горизонтальные и поперечные вертикальные швы кирпичной кладки стен, а также все швы (горизонтальные, поперечные и продольные вертикальные) в перемычках, простенках и в столбах должны быть заполнены раствором, за исключением кладки впустошовку. Применяя трехчетвертки и другие неполномерные кирпичи, необходимо укладывать их отколотой стороной внутрь кладки, а целой наружу. При возведении с использованием однорядной (цепной) перевязки прямых стен, имеющих по толщине нечетное число полукирпичей, например полтора, первую наружную версту 1-го ряда укладывают тычковыми кирпичами, а вторую — ложковыми.
   При кладке стен, имеющих по толщине четное число полукирпичей, например два, 1-й ряд начинают с укладки тычков по всей ширине стены, во 2-м ряду верстовые кирпичи кладут ложками, забутку — тычками. При кладке стен большей толщины в верстовых рядах во 2-м ряду над тычками кладут ложки, а над ложками — тычки.
   Забутку во всех рядах выполняют тычками. Вертикальное ограничение (ровный обрез стены по вертикальной плоскости) при однорядной системе перевязки получают, укладывая в начале стены трехчетвертки. При возведении стены в полкирпича в ее начале ставят через один ряд половинки. Для закладки вертикального ограничения стены в один кирпич в ложковом ряду в начале ее располагают в продольном направлении две трехчетвертки, а в тычковом ряду, как обычно, — целый кирпич. В тычковом ряду в начале стены в углах располагают трехчетвертки в поперечном направлении, в ложковом — три трехчетвертки в продольном направлении стены.

Кладка углов

   Кладка углов — наиболее ответственная работа, для выполнения которой нужен достаточный опыт. 1-й тычковый ряд одной из стен, составляющих прямой угол, начинают от наружной поверхности второй стены трехчетвертками; 1-й ряд второй стены присоединяют к 1-му ряду первой стены. Во 2-м ряду кладка идет в обратной последовательности, т. е. кладку 2-го ряда второй стены начинают от наружной поверхности первой стены трехчетвертками. В результате ложковые ряды одной стены выходят тычками на лицевую поверхность другой стены.
   Стена, пропускаемая до лицевой поверхности другой стены, должна заканчиваться трехчетвертками, расположенными продольно. Пропускают наружные ложковые ряды, примыкают наружные тычковые. При такой схеме углы выкладывают без четверток, но со значительно большим количеством трехчетверток.
   Примыкание стен при однорядной системе перевязки выполняют следующим образом. В 1-м ряду кладку примыкающей стены пропускают через основную стену до ее лицевой поверхности и заканчивают тычками и трехчетвертками, если для соблюдения перевязки применяются трехчетвертки и четвертки, либо пропускаемую кладку заканчивают одними трехчетвертками. Во 2-м ряду к ложкам основной стены подходит ряд примыкающей стены. Пересечение стен при цепной системе перевязки выполняют попеременно, пропуская ряды кладки одной стены через другую.
   При многорядной перевязке 1-й ряд выкладывают так же, как и при однорядной, тычками. При толщине стены, кратной целому кирпичу, во 2-м ряду наружную и внутреннюю версты выкладывают ложками, а забутку — тычками. При толщине стены, кратной нечетному числу кирпичей, 1-й ряд выкладывают тычками на фасад, а ложками внутрь помещения: 2-й ряд, наоборот, — ложками на фасад, а тычками внутрь.
   Последующие 3–6-й ряды выкладывают только ложками с перевязкой вертикальных поперечных швов на половину или четверть кирпича. При кладке малонагруженных стен, на участках под окнами, при заполнении каркасных стен допускается использование в забутке половинок и кирпичного боя.
   Вертикальное ограничение стены получают, выкладывая первые два ряда с применением трехчетверток в начале 1-го и 2-го ряда. В остальных ложковых рядах неполномерные кирпичи у ограничений чередуют с целыми, кирпич раскладывают так, чтобы ложки перекрывали друг друга на полкирпича. Прямые углы выкладывают с применением трехчетверток и четверток. Начинают с двух трехчетверток, из которых каждую кладут ложком в наружную версту соответствующей сопрягаемой стены.
   Промежуток, образующийся между трехчетвертками и тычковыми кирпичами, заполняют четвертками. Во 2-м ряду версты выполняют ложками, а забутку — тычками.
   Кладку следующих ложковых рядов ведут с перевязкой вертикальных швов. Примыкания внутренних стен к наружным при неодновременном их возведении можно выполнять в виде вертикальной многорядной или однорядной штрабы. В этих случаях в наружные стены для укрепления кладки закладывают три стальных стержня диаметром 8 мм, которые располагают не реже чем через 2 м по высоте кладки, а также на уровне каждого перекрытия.
   Они должны иметь длину не менее 1 м от угла примыкания и заканчиваться анкером. Часто кладку наружной стены выполняют из керамического кирпича толщиной 65 мм или кирпича (камней) толщиной 138 мм, а кладку внутренних стен — из утолщенного кирпича (88 мм). При этом примыкание внутренних стен к наружным перевязывают через каждые три ряда кирпичей толщиной 88 мм. Тонкие, в полкирпича или один кирпич, стены внутри зданий кладут после наружных капитальных. Для присоединения их к капитальной стене устраивают паз, в который заводят тонкую стену.
   Существует и иной способ сопряжения, когда паз не оставляют, а в швы капитальной стены в процессе кладки для связи с примыкающими стенами закладывают стержни арматуры.

Кладка выступов стен (пилястр)

   Эту кладку выполняют по однорядной или многорядной системе перевязки, если ширина пилястры 4 кирпича и более, а при ширине пилястры до 1/2 кирпича — по трехрядной системе перевязки, как кладку столбов. При этом для перевязки выступа с основной стеной, в зависимости от размера пилястры, используют неполномерные или целые кирпичи, применяя способы раскладки кирпичей, рекомендуемые для перевязки примыканий (пересечений) стен (рис. 31).

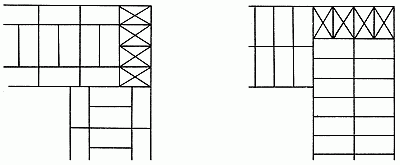

   Рис. 31. Кладка угла стены в два кирпича при двухрядной перевязке

Кладка стен с нишами

   Кладку стен с нишами (например, для размещения приборов отопления) выполняют с применением тех же систем перевязки, что и для сплошных участков. При этом ниши сооружают, прерывая в соответствующих местах внутреннюю версту, а в местах углов ниши для связи их со стеной укладывают неполномерные и тычковые кирпичи.

Кладка стен с каналами

   При кладке стен приходится одновременно устраивать в них газоходы, вентиляционные и другие каналы. Их размещают, как правило, во внутренних стенах здания: в стенах толщиной 38 см — в один ряд, а в стенах толщиной 64 см — в два ряда. Сечение каналов обычно бывает 140 х 140 мм (1/4 х 1/4 кирпича), а дымовых каналов больших печей и плит — 270 х 140 мм (кирпича) или 270 х 270 мм (1 х 1 кирпич). Газовые и вентиляционные каналы в стенах из кирпича, полнотелых и пустотелых бетонных камней выкладывают из керамического полнотелого кирпича с соответствующей перевязкой кладки канала с кладкой стены (рис. 32, 33).

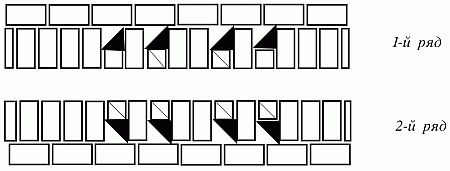

   Рис. 32. Каналы в стенах толщиной 11/2 кирпича

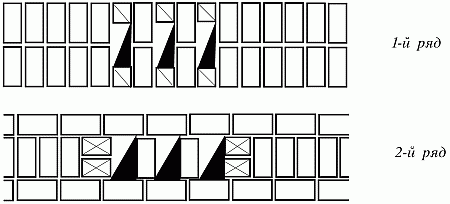

   Рис. 33. Каналы в стенах толщиной 2 кирпича
   Толщина стенок каналов должна быть не менее полкирпича; толщина перегородок (рассечек) между ними также не менее четверти кирпича. Каналы делают вертикальными.
   Допускаются отводы каналов на расстояние не более 1 м и под углом не менее 60° к горизонту. Сечение канала на участке увода, измеряемое перпендикулярно оси канала, должно быть одинаково с сечением вертикального канала. Кладку наклонных участков выполняют из отесанных под определенным углом кирпичей, остальных участков — из целых кирпичей.
   Дымовые и вентиляционные каналы выкладывают на тех же растворах, что и внутренние стены здания. В малоэтажных зданиях дымовые трубы выкладывают на глинопесчаном растворе, состав которого определяют в зависимости от жирности глины. Во всех местах, где деревянные части подходят близко к дымовым каналам (дымовым трубам), устраивают разделки из несгораемых материалов (кирпича, асбеста) и увеличивают толщину стенок канала.
   Такую же разделку делают в местах, где конструкции приближены к вентиляционным каналам, проходящим рядом с дымовыми. Разделки между деревянными конструкциями здания (балками перекрытий) и дымовым каналом, т. е. внутренней поверхностью газохода, должны быть не менее 38 см, если конструкции не защищены от возгорания, и не менее 25 см, если они защищены.
   Участки кирпичных стен с каналами выкладывают, предварительно разметив их на стене по шаблону — доске с вырезами, соответствующими расположению и размерам каналов на стене. Этим же шаблоном периодически проверяют правильность размещения каналов. При возведении стен в каналы вставляют инвентарные буйки в виде пустотелых коробок из досок или другого материала. Сечение буйка равно размеру канала, а высота его — 8–10 рядам кладки.
   Применение буйков обеспечивает правильность формы каналов и предохраняет их от засорения, при этом лучше заполняются швы. При возведении стен буйки переставляют через 6–7 рядов кладки. Швы кладки каналов должны быть хорошо заполнены раствором. По мере возведения кладки шов затирают, используя для этого швабровку. Делают это при перестановке буйков. Смачивая поверхности каналов водой, растирают швабровкой наплывы раствора и заглаживают швы.
   В результате на поверхности кладки остается меньше шероховатостей, где может оседать сажа. После окончания кладки каналы проверяют, пропуская через них шар диаметром 80–100 мм, привязанный на шнуре. Место засорения канала определяют по длине опущенного в него шнура с шаром.

Кладка стен при заполнении каркасов

   Такие стены выкладывают с применением тех же систем перевязки и приемов труда, что и при кладке обычных стен. Крепление кладки к каркасу выполняют в соответствии с проектом. Обычно для этого укладывают в швы кладки стержни арматуры и прикрепляют их к закладным деталям каркаса.

Кладка столбиков под лаги

   При устройстве дощатых полов первых этажей между грунтом и полом делают подполье, предохраняющее пол от грунтовой сырости. Доски пола настилают по лагам, укладываемым на кирпичные столбики сечением в 1 кирпич. Применение силикатного кирпича и искусственных камней, прочность которых уменьшается при увлажнении, не допускается. Столбики устанавливают на плотный грунт или на бетонное основание.
   На насыпном грунте их ставить нельзя, так как из-за возможной осадки хотя бы одного-двух столбиков пол провиснет и будет зыбким. Столбики, возведенные на грунте, должны быть выше уровня грунта в подполье на 2 ряда кладки.
   До начала кладки размечают места установки столбиков, причем крайние ряды столбиков, по которым будут уложены лаги вдоль стен, устанавливают к ним вплотную, а крайние столбики каждого ряда — с отступом на полкирпича. Кладку столбиков лучше выполнять с однорядной перевязкой вдвоем. Один человек подготавливает место, раскладывает кирпич и подает раствор, другой ведет кладку. Верх столбиков должен располагаться на одном уровне соответственно заданной отметке. Кладку проверяют двухметровой рейкой и уровнем, которые прикладывают к столбикам во всех направлениях.

Кладка столбов и простенков

   Многорядная система перевязки при кладке столбов запрещается потому, что она не обеспечивает монолитности и требуемой прочности сооружения. Однорядная система перевязки со сдвигом чередующихся рядов на четверть кирпича, что достигается укладкой трехчетверток для перевязки вертикальных швов во всех рядах, невыгодна для кладки столбов, так как при таком способе приходится применять большое количество трехчетверток. Такая кладка выполняется из целого кирпича с добавлением лишь некоторого количества половинок.
   При данной системе кладки допускается совпадение наружных вертикальных швов в 3 рядах кладки по высоте. Тычковый ряд при этом кладут через 3 ложковых. Для такой кладки требуется наименьшее количество неполномерного кирпича.
   Например, при возведении столбов сечением 2 х 2 кирпича перевязку делают только целыми кирпичами, а при кладке столбов сечением 11/4 или 2 х 21/4 кирпича в каждые 4 ряда укладывают только две половинки. Простенки шириной до 1 м выкладывают по трехрядной системе перевязки, а шириной более 4 кирпичей допускается выкладывать и по многорядной системе. При трехрядной перевязке для образования в простенках четвертей в первом тычковом ряду укладывают четвертки, а в ложковых рядах — половинки. Ввиду того что столбы и простенки обычно нагружены больше, чем другие конструкции, выкладывать их впустошовку не разрешается.
