Допускается частичное заполнение только вертикальных швов на глубину до 10 мм от лицевой поверхности. Столбы и простенки шириной 21/4 кирпича и менее выкладывают только из отборного целого кирпича. Если к столбам примыкают тонкие стенки, их соединяют выпущенной из столба штрабой или стальными стержнями, закладываемыми в столбы.
Кладка стен облегченных конструкций
Кладка перемычек и арок
Рядовые перемычки
Клинчатые и лучковые перемычки
Печные приборы
Дверка
Дымовые трубы
Кладка разделок
Распушка
Выдра
Определение высоты трубы
Конденсат
Наружная отделка
Некоторые термины
Оштукатуривание
Кладка стен облегченных конструкций
При возведении наружных стен в целях экономии кирпича и снижения массы здания, наряду с кладкой из легкого пустотелого и пустотелого эффективного кирпича, керамических и легкобетонных пустотелых камней, пеносиликатных камней, применяют облегченные кладки, в которых часть камней заменяют легким бетоном, засыпками или воздушными прослойками. Применяют также кладки на теплых растворах, приготовленных на пористом песке.
Кладку стен облегченной конструкции выполняют с расшивкой швов с фасадной стороны. На подоконных участках наружных стен, у обреза цоколя для защиты их от увлажнения верхние 2 ряда выкладывают сплошной кирпичной кладкой. Облегченная кирпично-бетонная кладка состоит из двух стенок толщиной в четверть кирпича и легкого бетона, укладываемого между ними.
Стенки связывают тычковыми рядами, заходящими в бетон на три кирпича и располагаемыми через каждые 3 или 5 ложковых рядов кладки.
Тычковые ряды (диафрагмы) можно размещать в одной плоскости и вразбежку, в шахматном порядке, в зависимости от принятой толщины стены, которая может быть от 380 до 680 мм. Вместо сплошных тычковых рядов связь между продольными стенками допускается осуществлять отдельными кирпичами, укладываемыми в продольных стенках тычками не реже чем через 2 ряда по высоте и не реже чем через 2 кирпича, уложенных ложками по длине продольных стенок.
Кирпично-бетонную кладку применяют при строительстве зданий высотой до четырех этажей. Состав легкого бетона выбирают в зависимости от этажности строящегося здания, качества заполнителей и марки цемента. Стены возводят поясами, высота которых определяется поперечной перевязкой кладки тычковыми рядами. Если тычковые ряды располагают вразбежку, то выкладывают сначала наружную тычковую версту и внутреннюю ложковую, затем 2 наружных и 2 внутренних ложковых ряда, после чего заполняют пространство между выложенными рядами бетона. Закончив укладку бетона в этот пояс, вновь выводят по 3 ряда кладки, причем сначала наружную ложковую версту, а потом внутреннюю, в которой первым кладут тычковый ряд, а затем 2 ложковых. Далее процесс кладки повторяется.
Облегченная колодцевая кладка состоит из двух продольных стенок толщиной в четверть кирпича каждая, расположенных друг от друга на расстоянии 140–340 мм и соединенных между собой через 650–1200 мм по длине поперечными стенками толщиной в четверть кирпича. Кладку поперечных стенок перевязывают с продольными стенками через один ряд. Образующиеся колодцы между продольными и поперечными стенками заполняют легкими засыпными минеральными теплоизолирующими материалами (щебень и песок легких горных пород, керамзит, шлак) и легкобетонными вкладышами в виде камней.
Засыпку укладывают слоями толщиной 110–150 мм, а уплотняют послойным трамбованием и поливают раствором через каждые 100–500 мм по высоте.
Кирпичная кладка с облицовкой теплоизоляционными плитами имеет толщину 11/4 и 11/2 кирпича. Стену с внутренней стороны утепляют пеносиликатными и другими плиточными теплоизолирующими материалами, которые устанавливают либо вплотную к плитке, либо с отступом от нее на 30 мм, создавая воздушную прослойку между кладками и плитами.
Способы крепления плиточного утеплителя к кирпичной кладке зависят от материала и размеров плит. Кладку с уширенными швами применяют при возведении стен из кирпича или легкобетонных камней. Уширенный шов располагается ближе к наружной поверхности стены. Его заполняют неорганическими теплоизоляционными материалами или раствором (если кладку выполняют на легких растворах, приготовляемых на пористых заполнителях).
Кладку стен облегченной конструкции выполняют с расшивкой швов с фасадной стороны. На подоконных участках наружных стен, у обреза цоколя для защиты их от увлажнения верхние 2 ряда выкладывают сплошной кирпичной кладкой. Облегченная кирпично-бетонная кладка состоит из двух стенок толщиной в четверть кирпича и легкого бетона, укладываемого между ними.
Стенки связывают тычковыми рядами, заходящими в бетон на три кирпича и располагаемыми через каждые 3 или 5 ложковых рядов кладки.
Тычковые ряды (диафрагмы) можно размещать в одной плоскости и вразбежку, в шахматном порядке, в зависимости от принятой толщины стены, которая может быть от 380 до 680 мм. Вместо сплошных тычковых рядов связь между продольными стенками допускается осуществлять отдельными кирпичами, укладываемыми в продольных стенках тычками не реже чем через 2 ряда по высоте и не реже чем через 2 кирпича, уложенных ложками по длине продольных стенок.
Кирпично-бетонную кладку применяют при строительстве зданий высотой до четырех этажей. Состав легкого бетона выбирают в зависимости от этажности строящегося здания, качества заполнителей и марки цемента. Стены возводят поясами, высота которых определяется поперечной перевязкой кладки тычковыми рядами. Если тычковые ряды располагают вразбежку, то выкладывают сначала наружную тычковую версту и внутреннюю ложковую, затем 2 наружных и 2 внутренних ложковых ряда, после чего заполняют пространство между выложенными рядами бетона. Закончив укладку бетона в этот пояс, вновь выводят по 3 ряда кладки, причем сначала наружную ложковую версту, а потом внутреннюю, в которой первым кладут тычковый ряд, а затем 2 ложковых. Далее процесс кладки повторяется.
Облегченная колодцевая кладка состоит из двух продольных стенок толщиной в четверть кирпича каждая, расположенных друг от друга на расстоянии 140–340 мм и соединенных между собой через 650–1200 мм по длине поперечными стенками толщиной в четверть кирпича. Кладку поперечных стенок перевязывают с продольными стенками через один ряд. Образующиеся колодцы между продольными и поперечными стенками заполняют легкими засыпными минеральными теплоизолирующими материалами (щебень и песок легких горных пород, керамзит, шлак) и легкобетонными вкладышами в виде камней.
Засыпку укладывают слоями толщиной 110–150 мм, а уплотняют послойным трамбованием и поливают раствором через каждые 100–500 мм по высоте.
Кирпичная кладка с облицовкой теплоизоляционными плитами имеет толщину 11/4 и 11/2 кирпича. Стену с внутренней стороны утепляют пеносиликатными и другими плиточными теплоизолирующими материалами, которые устанавливают либо вплотную к плитке, либо с отступом от нее на 30 мм, создавая воздушную прослойку между кладками и плитами.
Способы крепления плиточного утеплителя к кирпичной кладке зависят от материала и размеров плит. Кладку с уширенными швами применяют при возведении стен из кирпича или легкобетонных камней. Уширенный шов располагается ближе к наружной поверхности стены. Его заполняют неорганическими теплоизоляционными материалами или раствором (если кладку выполняют на легких растворах, приготовляемых на пористых заполнителях).
Кладка перемычек и арок
Часть стены, перекрывающая оконный или дверной проем, называется перемычкой. Если нагрузка от перекрытий передается на стену непосредственно над проемом, применяют несущие сборные железобетонные перемычки. При отсутствии такой нагрузки для перекрытия проемов шириной менее 2 м применяют железобетонные ненесущие или рядовые кирпичные перемычки в виде кладки на растворах повышенной прочности, с арматурными стержнями для поддержания кирпичей нижнего ряда.
Вместо рядовых иногда делают клинчатые перемычки, которые служат в то же время архитектурными деталями фасада. С этой же целью при пролетах до 3,5–4 м часто возводят арочные перемычки. Кладку арочного типа используют также для устройства перекрытий в зданиях; такие перекрытия называют сводчатыми (сводами). При кладке перемычек все продольные и поперечные швы обязательно целиком заполняют раствором, поскольку такая кладка работает не только на сжатие, но и на изгиб.
При слабом заполнении раствором вертикальных швов под влиянием нагрузок сначала происходит сдвиг отдельных кирпичей, а затем разрушение кладки.
Вместо рядовых иногда делают клинчатые перемычки, которые служат в то же время архитектурными деталями фасада. С этой же целью при пролетах до 3,5–4 м часто возводят арочные перемычки. Кладку арочного типа используют также для устройства перекрытий в зданиях; такие перекрытия называют сводчатыми (сводами). При кладке перемычек все продольные и поперечные швы обязательно целиком заполняют раствором, поскольку такая кладка работает не только на сжатие, но и на изгиб.
При слабом заполнении раствором вертикальных швов под влиянием нагрузок сначала происходит сдвиг отдельных кирпичей, а затем разрушение кладки.
Рядовые перемычки
Рядовые перемычки выкладывают из отборного целого кирпича с соблюдением горизонтальности рядов и правил перевязки обычной кладки. Высота рядовой перемычки — 4–6 рядов кладки, а длина — на 50 см больше ширины проема. Для кладки перемычек применяют раствор марки не ниже 25. Под нижний ряд кирпича в перемычке в слое раствора толщиной 2–3 см укладывают не менее трех стержней арматуры из круглой стали диаметром не менее 6 мм, обычно из расчета по одному стержню сечением 0,2 см2 на каждые полкирпича толщины стены, если по проекту не требуется более сильного армирования.
Арматура воспринимает растягивающие усилия, возникающие в кладке. Концы круглых стержней пропускают за грани проема на 25 см и загибают вокруг кирпича (рис. 34).
Рис. 34. Кладка рядовых перемычек: а — фасад; б — разрез; в — кладка по дощатой опалубке; г — кладка на инвентарных кружалах; 1 — арматурные стержни; 2 — доски; 3 — трубчатые кружала
Рядовые перемычки делают с применением временной опалубки из досок толщиной 40–50 мм. По ней расстилают раствор, в который затем втапливают арматурные стержни. Концы опалубки опирают на кирпичи, выпущенные из кладки; после снятия опалубки их срубают. Иногда концы опалубки вставляют в борозды на откосах проемов, которые закладывают после снятия опалубки. Если ширина проема больше 1,5 м, то под опалубку в середине подставляют стойку или опалубку опирают на деревянные кружала (доски, поставленные на ребро). Применяют инвентарные трубчатые опоры-кружала. Их делают из двух отрезков труб диаметром 48 мм, вставленных в третий отрезок диаметром 60 мм. При закладке кружал трубы раздвигают так, чтобы концы меньшего диаметра заходили внутрь борозд, оставленных в кладке. На каждый проем ставят два кружала; их можно устанавливать и в том случае, когда в проеме уже есть оконные и дверные блоки. При других типах кружал проем можно заполнять блоками только после снятия опалубки перемычки.
Арматура воспринимает растягивающие усилия, возникающие в кладке. Концы круглых стержней пропускают за грани проема на 25 см и загибают вокруг кирпича (рис. 34).
Рядовые перемычки делают с применением временной опалубки из досок толщиной 40–50 мм. По ней расстилают раствор, в который затем втапливают арматурные стержни. Концы опалубки опирают на кирпичи, выпущенные из кладки; после снятия опалубки их срубают. Иногда концы опалубки вставляют в борозды на откосах проемов, которые закладывают после снятия опалубки. Если ширина проема больше 1,5 м, то под опалубку в середине подставляют стойку или опалубку опирают на деревянные кружала (доски, поставленные на ребро). Применяют инвентарные трубчатые опоры-кружала. Их делают из двух отрезков труб диаметром 48 мм, вставленных в третий отрезок диаметром 60 мм. При закладке кружал трубы раздвигают так, чтобы концы меньшего диаметра заходили внутрь борозд, оставленных в кладке. На каждый проем ставят два кружала; их можно устанавливать и в том случае, когда в проеме уже есть оконные и дверные блоки. При других типах кружал проем можно заполнять блоками только после снятия опалубки перемычки.
Клинчатые и лучковые перемычки
Клинчатые и лучковые перемычки выкладывают из обыкновенного керамического кирпича путем образования клинообразных швов, толщина которых внизу перемычки не менее 5 мм, вверху не более 25 мм. Кладку ведут поперечными рядами по опалубке, удерживаемой кружалами. До начала кладки перемычки возводят стену до нужного уровня, выкладывая одновременно опорную ее часть (пяту) из подтесанного кирпича (шаблоном определяют направление опорной плоскости, т. е. угол ее отклонения от вертикали). Затем на опалубке размечают ряды кладки с таким расчетом, чтобы число их было нечетным, учитывая при этом толщину шва. Ряды кладки в данном случае считают не по вертикали, а по горизонтали.
Центральный нечетный ряд кирпича называют замковым. Он должен находиться в центре перемычки в вертикальном положении. Кладку клинчатых и лучковых перемычек ведут равномерно с двух сторон от пяты к замку таким образом, чтобы в замке она заклинивалась центральным нечетным кирпичом. Правильность направления швов проверяют шнуром, укрепленным в точке пересечения сопрягающихся линий опорных частей (пят). При пролетах более 2 м кладка клинчатых перемычек не допускается.
Центральный нечетный ряд кирпича называют замковым. Он должен находиться в центре перемычки в вертикальном положении. Кладку клинчатых и лучковых перемычек ведут равномерно с двух сторон от пяты к замку таким образом, чтобы в замке она заклинивалась центральным нечетным кирпичом. Правильность направления швов проверяют шнуром, укрепленным в точке пересечения сопрягающихся линий опорных частей (пят). При пролетах более 2 м кладка клинчатых перемычек не допускается.
Печные приборы
Дверка
Первым делом рассмотрим установку дверок. Независимо от типа печи и размера самой дверки последовательность действий будет всегда одинакова. После того как выкладывают ряд, над которым располагается будущая дверка, сверяясь с чертежом, определяют точное ее местоположение, далее уровнем выверяют горизонтальность ряда.
Рамку топочной дверки оборачивают асбестовой лентой или оставляют щель шириной около 4 мм, чтобы при последующем расширении при нагреве рамка не раздвинула кладку. Затем расстилают раствор, устанавливают на него дверку и временно закрепляют ее при помощи веревки или проволоки. Пользуясь отвесом, дверку приводят в строго вертикальное положение и продолжают кладку. Топочные дверки крепятся при помощи кляммеров, о которых мы говорили выше. Сверху над дверками можно сделать кирпичную перемычку любым из трех способов: клинчатую, в замок, с напуском (рис. 35).

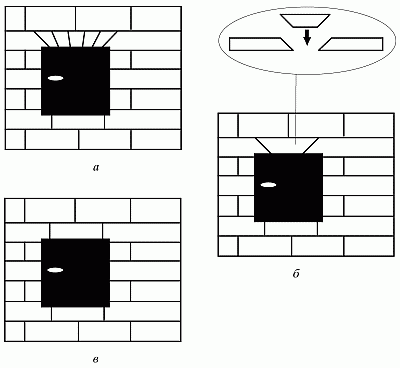

Рис. 35. Кирпична перемычка над топочными дверками: а — клинчатая; б — в замок; в — с напуском
Рамку топочной дверки оборачивают асбестовой лентой или оставляют щель шириной около 4 мм, чтобы при последующем расширении при нагреве рамка не раздвинула кладку. Затем расстилают раствор, устанавливают на него дверку и временно закрепляют ее при помощи веревки или проволоки. Пользуясь отвесом, дверку приводят в строго вертикальное положение и продолжают кладку. Топочные дверки крепятся при помощи кляммеров, о которых мы говорили выше. Сверху над дверками можно сделать кирпичную перемычку любым из трех способов: клинчатую, в замок, с напуском (рис. 35).
Дымовые трубы
Выделяют три вида печных труб в зависимости от их расположения:
— стенные;
— коренные;
— насадные.
Стенные трубыпрокладывают внутри капитальных стен сооружений. Очень редко их пристраивают снаружи.
Коренные трубырасполагаются отдельно от печи и соединяются с ее дымоходом при помощи перекидного рукава. Рукавов может быть несколько в зависимости от количества печей, подсоединенных к коренной трубе.
Насадные трубыопираются на печной массив. В этом случае толщина стенок печи должна составлять 1/2 кирпича и более, иначе под тяжестью трубы может развалиться печь.
Необходимое минимальное сечение трубы — 1/2 х 1/2 кирпича. Общая схема дымовой трубы показана на рис. 36.
Рис. 36. Устройство дымовой трубы: а — оголовок трубы; б — шейка трубы; в — цементный раствор; г — выдра; д — кровля; е — обрешетка; ж — стропила; з — стояк трубы; и — распушка; к — балка с перекрытием; л — изоляция; м — дымовая задвижка; н — шейка печи
Перекидной рукав, при помощи которого печь соединяется с коренной или удаленной стенной трубой, выкладывается кирпичом в футляре из кровельной стали и опирается на балочки из стальных уголков. Те, в свою очередь, одним концом опираются на стенку с дымоходами или на коренную трубу, а другим — на стенку печи. Длина рукава не должна превышать 2 м. Стенки и дно рукава выкладывают из кирпича на ложок (в 1/4 кирпича), а верх рукава — из двух рядов кирпичей, положенных на постель, с тщательной перевязкой швов.
Для удаления сажи из рукава в нем делают прочистную дверцу. Для улучшения тяги перекидной рукав устанавливают с подъемом в сторону движения газов под углом около 10°. Расстояние между верхом патрубка и потолком должно быть не менее 0,4 м, если потолок защищен от возгорания (оштукатурен, обит двумя слоями войлока или асбеста, а по ним — кровельной сталью), и не менее 0,5 м при незащищенном потолке.
Такие же условия соблюдаются при сооружении патрубка около стен и перегородок. Прокладывать патрубок на чердаке не рекомендуется — это способствует образованию конденсата и повышает пожароопасность. Кроме того, патрубки часто снижают тягу в печи.
Для кладки дымовых труб используют лучший кирпич, швы необходимо целиком заполнять раствором. Это делается в целях противопожарной безопасности, так как через трубу проходят горячие дымовые газы с искрами от горящей сажи. К тому же трещины и щели в трубе приводят к снижению тяги в печи.
Внутреннюю поверхность трубы делают идеально гладкой, чтобы избежать оседания сажи, которая снижает теплоотдачу и может загореться. Если приходится использовать отесанный кирпич, его располагают шероховатой стороной наружу (по направлению от дымохода).
Кроме кирпичных труб, иногда используются керамические или асбестоцементные трубы.
— стенные;
— коренные;
— насадные.
Стенные трубыпрокладывают внутри капитальных стен сооружений. Очень редко их пристраивают снаружи.
Коренные трубырасполагаются отдельно от печи и соединяются с ее дымоходом при помощи перекидного рукава. Рукавов может быть несколько в зависимости от количества печей, подсоединенных к коренной трубе.
Насадные трубыопираются на печной массив. В этом случае толщина стенок печи должна составлять 1/2 кирпича и более, иначе под тяжестью трубы может развалиться печь.
Необходимое минимальное сечение трубы — 1/2 х 1/2 кирпича. Общая схема дымовой трубы показана на рис. 36.
Перекидной рукав, при помощи которого печь соединяется с коренной или удаленной стенной трубой, выкладывается кирпичом в футляре из кровельной стали и опирается на балочки из стальных уголков. Те, в свою очередь, одним концом опираются на стенку с дымоходами или на коренную трубу, а другим — на стенку печи. Длина рукава не должна превышать 2 м. Стенки и дно рукава выкладывают из кирпича на ложок (в 1/4 кирпича), а верх рукава — из двух рядов кирпичей, положенных на постель, с тщательной перевязкой швов.
Для удаления сажи из рукава в нем делают прочистную дверцу. Для улучшения тяги перекидной рукав устанавливают с подъемом в сторону движения газов под углом около 10°. Расстояние между верхом патрубка и потолком должно быть не менее 0,4 м, если потолок защищен от возгорания (оштукатурен, обит двумя слоями войлока или асбеста, а по ним — кровельной сталью), и не менее 0,5 м при незащищенном потолке.
Такие же условия соблюдаются при сооружении патрубка около стен и перегородок. Прокладывать патрубок на чердаке не рекомендуется — это способствует образованию конденсата и повышает пожароопасность. Кроме того, патрубки часто снижают тягу в печи.
Для кладки дымовых труб используют лучший кирпич, швы необходимо целиком заполнять раствором. Это делается в целях противопожарной безопасности, так как через трубу проходят горячие дымовые газы с искрами от горящей сажи. К тому же трещины и щели в трубе приводят к снижению тяги в печи.
Внутреннюю поверхность трубы делают идеально гладкой, чтобы избежать оседания сажи, которая снижает теплоотдачу и может загореться. Если приходится использовать отесанный кирпич, его располагают шероховатой стороной наружу (по направлению от дымохода).
Кроме кирпичных труб, иногда используются керамические или асбестоцементные трубы.
Кладка разделок
Разделками (распушкой и выдрой) называют части кладки, расположенные в месте пересечения трубы с чердачным перекрытием и кровлей. Участок трубы, соединяющий печь и разделку, называется шейкой, в ней устанавливаются задвижка и вьюшка. Высота шейки должна составлять не менее 3 рядов кирпича.
Распушка
Распушка представляет собой расширение трубы в том месте, где она проходит через чердачное перекрытие. Ее назначение — защищать деревянные потолки от перегревания. Распушку выкладывают толщиной не менее одного кирпича и теплоизолируют асбестовым листом или строительным войлоком, пропитанным глиняным раствором.
Сооружая распушку, необходимо учитывать осадку стен строения и печной кладки. Если велика осадка строения, распушку кладут с запасом снизу. Когда велика осадка печи, оставляют запас сверху. Пространство между чердачным полом и разделкой заполняют бетоном или другим несгораемым материалом и устраивают цементный плинтус. Часть трубы, расположенная между чердачным перекрытием и кровлей, называется стояком. В этом месте толщина стенок должна составлять не менее половины кирпича.
Распушки делают также из железобетонной плиты (рис. 37, а)или в виде ящика с песком (рис. 37, б).

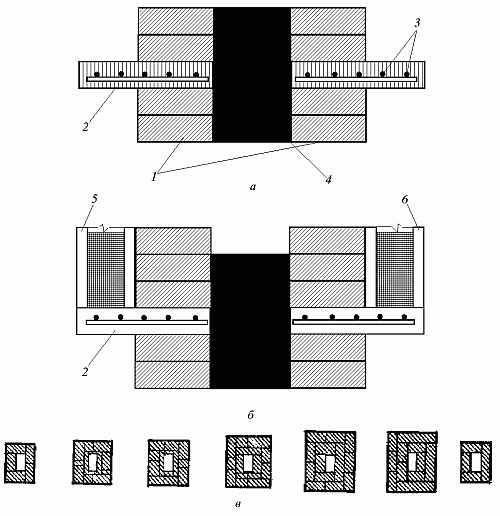

Рис. 37. Устройство распушки: а — железобетонная распушка; б — распушка в виде ящика с песком; в — последовательность кладки распушки; 1 — печная кладка; 2 — бетон; 3 — арматура; 4 — дымоход; 5 — стенки ящика; 6 — песок
Для изготовления железобетонной плиты сооружают опалубку. Дощатая опалубка с шириной сторон в 1 1/2 кирпича и высотой 5 см (толщина будущей плиты) надежно крепится к стояку. Изнутри ее смачивают глиняным раствором во избежание прилипания к ней бетонного раствора. Для приготовления раствора берут цемент, песок и наполнитель (щебень, кирпичный бой). Опалубку заливают бетонной смесью наполовину, разравнивают и кладут на нее арматуру из стальной проволоки (диаметром 5–7 мм), так чтобы на каждую сторону приходилось по 3–4 фрагмента. Несколько кусков арматуры должно заходить на кирпичную кладку. Концы арматуры прячут внутри бетонной плиты. Затем опалубку заполняют доверху бетоном и выравнивают поверхность. Плиту оставляют в опалубке до полного затвердевания бетона. Затем опалубку снимают и на плите выкладывают кирпичную распушку.
Обыкновенная кирпичная распушка выкладывается в такой последовательности (рис. 37, в).
1-й ряд — кладка шейки трубы из 5 кирпичей.
2-й ряд — внутренний периметр выкладывают отесанным кирпичом шириной 3–3,5 см, а внешний — целым.
3-й ряд — распушку расширяют на 1/4 кирпича точно так же, как и во 2 м ряду.
4-й ряд — кладка в 3/4 кирпича.
5-й ряд — кладка в два ряда целого кирпича.
6-й ряд — кладут так же, как и 5-й, с обязательной перевязкой швов.
7-й ряд — кладут так же, как 1-й. С этого ряда начинается стояк.
Сооружая распушку, необходимо учитывать осадку стен строения и печной кладки. Если велика осадка строения, распушку кладут с запасом снизу. Когда велика осадка печи, оставляют запас сверху. Пространство между чердачным полом и разделкой заполняют бетоном или другим несгораемым материалом и устраивают цементный плинтус. Часть трубы, расположенная между чердачным перекрытием и кровлей, называется стояком. В этом месте толщина стенок должна составлять не менее половины кирпича.
Распушки делают также из железобетонной плиты (рис. 37, а)или в виде ящика с песком (рис. 37, б).
Для изготовления железобетонной плиты сооружают опалубку. Дощатая опалубка с шириной сторон в 1 1/2 кирпича и высотой 5 см (толщина будущей плиты) надежно крепится к стояку. Изнутри ее смачивают глиняным раствором во избежание прилипания к ней бетонного раствора. Для приготовления раствора берут цемент, песок и наполнитель (щебень, кирпичный бой). Опалубку заливают бетонной смесью наполовину, разравнивают и кладут на нее арматуру из стальной проволоки (диаметром 5–7 мм), так чтобы на каждую сторону приходилось по 3–4 фрагмента. Несколько кусков арматуры должно заходить на кирпичную кладку. Концы арматуры прячут внутри бетонной плиты. Затем опалубку заполняют доверху бетоном и выравнивают поверхность. Плиту оставляют в опалубке до полного затвердевания бетона. Затем опалубку снимают и на плите выкладывают кирпичную распушку.
Обыкновенная кирпичная распушка выкладывается в такой последовательности (рис. 37, в).
1-й ряд — кладка шейки трубы из 5 кирпичей.
2-й ряд — внутренний периметр выкладывают отесанным кирпичом шириной 3–3,5 см, а внешний — целым.
3-й ряд — распушку расширяют на 1/4 кирпича точно так же, как и во 2 м ряду.
4-й ряд — кладка в 3/4 кирпича.
5-й ряд — кладка в два ряда целого кирпича.
6-й ряд — кладут так же, как и 5-й, с обязательной перевязкой швов.
7-й ряд — кладут так же, как 1-й. С этого ряда начинается стояк.
Выдра
Выдра представляет собой расширение трубы над кровлей в виде напуска. Ее назначение — защищать чердачное пространство от атмосферных осадков, которые могут проникнуть через отверстие между трубой и крышей дома. Выдру также делают двумя способами — из кирпича или из железобетона.
Кирпичную выдру кладут в такой последовательности (рис. 38):
1-й ряд — кладка в 5 кирпичей.
2-й ряд — кладку расширяют на 1/4 кирпича с двух сторон: 3/4 кирпича с одной стороны и 1/4 кирпича с другой.
3-й ряд — делают навес на 1/4 кирпича из двух кирпичей по двум сторонам трубы.
4-й, 5-й, 6-й ряды — увеличивают навес.
7-й ряд — делают навес с трех сторон.
8-й ряд — делают навес с четвертой стороны.
9-й ряд — такой же, как и 8й, с перевязкой швов.
10-й ряд — такой же, как 1й.
Рис. 38. Последовательность кладки выдры
В дальнейшем осуществляют кладку с перевязкой швов в 1/2 кирпича. На конце трубы устраивают оголовок — расширение кладки. Для того чтобы дождевая вода стекала с оголовка и выдры, поверх наносят цементный раствор, разравнивают его под углом и тщательно заглаживают.
Выше кровли кладку ведут с использованием цементного или известкового раствора.
Кирпичную выдру кладут в такой последовательности (рис. 38):
1-й ряд — кладка в 5 кирпичей.
2-й ряд — кладку расширяют на 1/4 кирпича с двух сторон: 3/4 кирпича с одной стороны и 1/4 кирпича с другой.
3-й ряд — делают навес на 1/4 кирпича из двух кирпичей по двум сторонам трубы.
4-й, 5-й, 6-й ряды — увеличивают навес.
7-й ряд — делают навес с трех сторон.
8-й ряд — делают навес с четвертой стороны.
9-й ряд — такой же, как и 8й, с перевязкой швов.
10-й ряд — такой же, как 1й.
В дальнейшем осуществляют кладку с перевязкой швов в 1/2 кирпича. На конце трубы устраивают оголовок — расширение кладки. Для того чтобы дождевая вода стекала с оголовка и выдры, поверх наносят цементный раствор, разравнивают его под углом и тщательно заглаживают.
Выше кровли кладку ведут с использованием цементного или известкового раствора.
Определение высоты трубы
Высота трубы значительно влияет на силу печной тяги. Она должна быть не менее 5–6 м, считая от уровня зольниковой камеры. Высота трубы над крышей определяется расстоянием между трубой и коньком крыши. Трубу необходимо располагать с таким расчетом, чтобы она была как можно ближе к коньку крыши. Нормальной высотой для труб, выходящих в конек, считается 0,5 м. Во всех остальных случаях высота зависит от расположения оголовка относительно вертикальной оси конька.
Если расстояние от оголовка до конька крыши не превышает 1,5 м, трубу выводят на 0,5 м. Если это расстояние составляет от 1,5 до 3 м, трубу выводят на уровень конька. Если же расстояние от конька до оголовка превышает 3 м, труба должна быть не ниже прямой, проведенной от конька вниз под углом 10° к горизонтальной плоскости.
Если расстояние от оголовка до конька крыши не превышает 1,5 м, трубу выводят на 0,5 м. Если это расстояние составляет от 1,5 до 3 м, трубу выводят на уровень конька. Если же расстояние от конька до оголовка превышает 3 м, труба должна быть не ниже прямой, проведенной от конька вниз под углом 10° к горизонтальной плоскости.
Конденсат
Это весьма существенный недостаток, присущий некоторым печам. Влага, образующаяся в результате выделения водяных паров и паров смолистых веществ на остывших стенках трубы, конденсируется и с течением времени насквозь пропитывает печную кладку. Печь становится сырой, тяга существенно снижается, а кладка быстро разрушается.
Помимо сильного специфического запаха, о наличии конденсата свидетельствуют также пятна и полосы черного цвета, которые появляются местами на поверхности печи, иногда и большая часть поверхности печи становится черной. Чтобы удалить пятна с наружной стороны печи, лучше всего такие места срубить и оштукатурить цементным раствором, но иногда проще заменить всю кладку. Это не так сложно, поскольку конденсат сначала проявляется у верха печи и нижней части трубы, т. е. там, где кончается собственно печь, в чердачном или междуэтажном перекрытии.
Для избежания конденсации необходимо поддерживать повышенную температуру газов. Нормальная температура исходящих из печи газов перед выходом в трубу должна быть не ниже 120–140° С, а при выходе из трубы в атмосферу — 100° С. Если дымовые газы при выходе в трубу имеют температуру около 250° С, то возникновения конденсата не происходит, тяга сохраняется хорошей, а печи быстрее нагреваются при малом расходе топлива.
Примерную температуру выходящих газов можно определить при помощи сухой лучины. Ее кладут поперек отверстия вьюшки во время топки на 30–40 минут, после чего вынимают и очищают от копоти. Если цвет древесины не изменился, это значит, что температура не превышала 150° С; если лучина пожелтела (до цвета корки белого хлеба), значит, температура достигла 200° С; коричневой (цвета корки ржаного хлеба) лучина становится при температуре 250° С; при температуре 400° С она превращается в уголь. В теплое время года конденсат либо совсем не образуется, либо образуется в небольшом количестве и не может повредить печи.
Значительными факторами конденсации, кроме температуры выходящих газов, являются также размеры колосниковой решетки, дымового канала, толщина стенок, длина и высота дымовой трубы, температура ее нагрева, влажность топлива и избыточное количество дымоходов в печи.
Толщину кладки стенок трубы следует выполнять в полкирпича (130 мм). Более тонкие стенки трубы быстрее нагреваются и быстрее остывают, что приводит к образованию конденсата. Такие трубы необходимо утеплять теплоизоляционными материалами — шлаковатой, стекловатой и т. д. Различные трещины в трубе и печи, сквозь которые проникает холодный воздух, также способствуют охлаждению горячих газов, остыванию трубы и образованию конденсата. Если сечение канала трубы больше требуемого для данной печи, то дымовые газы поднимаются по ней очень медленно и холодный наружный воздух охлаждает их в трубе. Иногда для улучшения печной тяги трубу приходится перекладывать, уменьшая размеры дымоходов, изменяя высоту трубы, до тех пор пока не будет получен удовлетворительный результат.
Для уменьшения влияния ветра на тягу лучше всего накрыть трубу металлическим колпаком-зонтом со скошенными вниз плоскостями. Ударяясь о поверхность зонта, ветер меняет направление и не задувает в трубу. Кроме того, колпак предохраняет верх трубы и ее стенки от намокания и размывания при дожде и таянии снега; в сырых трубах тяга очень слабая.
Большое значение для нормальной работы печи имеет сам процесс горения топлива. Дерево воспламеняется при температуре не ниже 300° С, каменный уголь — при 600° С. В процессе горения развивается более высокая температура: для дерева — 800–900° С, для каменного угля — 900–1200° С. Нормальное непрерывное горение обеспечивается при условии, что воздух (кислород) поступает в топливник без перерыва и в нужном количестве. Если он подается с избытком, то топливник охлаждается и горение ухудшается. Поэтому не следует топить печь при открытой дверце топливника. При полном сгорании топлива цвет пламени соломенно-желтый, а дым белый или почти прозрачный. В этом случае сажа почти не оседает на стенках каналов печи и трубы. При недостаточной подаче воздуха в печь топливо сгорает не полностью, дрова тлеют или горят темно-красным пламенем, а из трубы идет черный дым, несущий с собой мельчайшие несгоревшие частицы топлива (сажу), которые оседают на стенках каналов печи и в трубе, быстро засоряя их. Кроме того, сажа может загореться и стать причиной пожара.
При сжигании сухих осиновых дров сажа практически отсутствует, а если и выпадает, то в очень малых количествах. Поэтому рекомендуется периодически топить печи сухими осиновыми дровами, хотя бы раз в неделю, хорошо — два, а в идеале— три. Сажа при такой топке постепенно выгорает, и дымоходы очищаются естественным образом.
Помимо сильного специфического запаха, о наличии конденсата свидетельствуют также пятна и полосы черного цвета, которые появляются местами на поверхности печи, иногда и большая часть поверхности печи становится черной. Чтобы удалить пятна с наружной стороны печи, лучше всего такие места срубить и оштукатурить цементным раствором, но иногда проще заменить всю кладку. Это не так сложно, поскольку конденсат сначала проявляется у верха печи и нижней части трубы, т. е. там, где кончается собственно печь, в чердачном или междуэтажном перекрытии.
Для избежания конденсации необходимо поддерживать повышенную температуру газов. Нормальная температура исходящих из печи газов перед выходом в трубу должна быть не ниже 120–140° С, а при выходе из трубы в атмосферу — 100° С. Если дымовые газы при выходе в трубу имеют температуру около 250° С, то возникновения конденсата не происходит, тяга сохраняется хорошей, а печи быстрее нагреваются при малом расходе топлива.
Примерную температуру выходящих газов можно определить при помощи сухой лучины. Ее кладут поперек отверстия вьюшки во время топки на 30–40 минут, после чего вынимают и очищают от копоти. Если цвет древесины не изменился, это значит, что температура не превышала 150° С; если лучина пожелтела (до цвета корки белого хлеба), значит, температура достигла 200° С; коричневой (цвета корки ржаного хлеба) лучина становится при температуре 250° С; при температуре 400° С она превращается в уголь. В теплое время года конденсат либо совсем не образуется, либо образуется в небольшом количестве и не может повредить печи.
Значительными факторами конденсации, кроме температуры выходящих газов, являются также размеры колосниковой решетки, дымового канала, толщина стенок, длина и высота дымовой трубы, температура ее нагрева, влажность топлива и избыточное количество дымоходов в печи.
Толщину кладки стенок трубы следует выполнять в полкирпича (130 мм). Более тонкие стенки трубы быстрее нагреваются и быстрее остывают, что приводит к образованию конденсата. Такие трубы необходимо утеплять теплоизоляционными материалами — шлаковатой, стекловатой и т. д. Различные трещины в трубе и печи, сквозь которые проникает холодный воздух, также способствуют охлаждению горячих газов, остыванию трубы и образованию конденсата. Если сечение канала трубы больше требуемого для данной печи, то дымовые газы поднимаются по ней очень медленно и холодный наружный воздух охлаждает их в трубе. Иногда для улучшения печной тяги трубу приходится перекладывать, уменьшая размеры дымоходов, изменяя высоту трубы, до тех пор пока не будет получен удовлетворительный результат.
Для уменьшения влияния ветра на тягу лучше всего накрыть трубу металлическим колпаком-зонтом со скошенными вниз плоскостями. Ударяясь о поверхность зонта, ветер меняет направление и не задувает в трубу. Кроме того, колпак предохраняет верх трубы и ее стенки от намокания и размывания при дожде и таянии снега; в сырых трубах тяга очень слабая.
Большое значение для нормальной работы печи имеет сам процесс горения топлива. Дерево воспламеняется при температуре не ниже 300° С, каменный уголь — при 600° С. В процессе горения развивается более высокая температура: для дерева — 800–900° С, для каменного угля — 900–1200° С. Нормальное непрерывное горение обеспечивается при условии, что воздух (кислород) поступает в топливник без перерыва и в нужном количестве. Если он подается с избытком, то топливник охлаждается и горение ухудшается. Поэтому не следует топить печь при открытой дверце топливника. При полном сгорании топлива цвет пламени соломенно-желтый, а дым белый или почти прозрачный. В этом случае сажа почти не оседает на стенках каналов печи и трубы. При недостаточной подаче воздуха в печь топливо сгорает не полностью, дрова тлеют или горят темно-красным пламенем, а из трубы идет черный дым, несущий с собой мельчайшие несгоревшие частицы топлива (сажу), которые оседают на стенках каналов печи и в трубе, быстро засоряя их. Кроме того, сажа может загореться и стать причиной пожара.
При сжигании сухих осиновых дров сажа практически отсутствует, а если и выпадает, то в очень малых количествах. Поэтому рекомендуется периодически топить печи сухими осиновыми дровами, хотя бы раз в неделю, хорошо — два, а в идеале— три. Сажа при такой топке постепенно выгорает, и дымоходы очищаются естественным образом.
Наружная отделка
Некоторые термины
Облицовочное покрытие— слой облицовочного материала.
Маяк,или маячные плитки, — плитки, устанавливаемые временно на гипсовом растворе по углам облицовываемой поверхности для контроля за качеством и точностью облицовочных работ. В конце процесса облицовки маяки заменяются на постоянные плитки.
Маячные ряды— ряды, укладываемые в первую очередь под контролем измерительных приборов. Их назначение то же, что и у маяков, но укладываются они на подстилающем слое и замене не подлежат. По сути, каждый первый уложенный ряд плиток является маячным.
Фриз,или фризовые ряды,— это ряды, примыкающие к стенам (при облицовке пола и потолка), потолку или полу (при облицовке стен). Фризовые ряды иногда выкладываются плиткой, отличающейся по цвету от основной поверхности.
Маяк,или маячные плитки, — плитки, устанавливаемые временно на гипсовом растворе по углам облицовываемой поверхности для контроля за качеством и точностью облицовочных работ. В конце процесса облицовки маяки заменяются на постоянные плитки.
Маячные ряды— ряды, укладываемые в первую очередь под контролем измерительных приборов. Их назначение то же, что и у маяков, но укладываются они на подстилающем слое и замене не подлежат. По сути, каждый первый уложенный ряд плиток является маячным.
Фриз,или фризовые ряды,— это ряды, примыкающие к стенам (при облицовке пола и потолка), потолку или полу (при облицовке стен). Фризовые ряды иногда выкладываются плиткой, отличающейся по цвету от основной поверхности.
Оштукатуривание
Это наиболее простой и распространенный способ отделки. Приступать к оштукатуриванию печи можно только после того, как печная кладка окончательно высохнет и произойдет полная осадка печи.
Поверхность кладки необходимо очистить от мазков глины, а швы углубить примерно на 5–10 мм для лучшего сцепления штукатурного раствора с поверхностью. Печь протапливают, после чего ее горячую поверхность увлажняют и наносят два или три слоя раствора толщиной 5–8 мм.
По правилам штукатурка наносится в такой последовательности.
Первый слой — обрызг
Путем добавления воды и перемешивания раствор разжижается до сметанообразного состояния. Поверхность смачивается водой, затем кельмой раствор набрасывается на печную стенку легкими движениями. Образующиеся потеки на этом этапе разравнивать не нужно. Предназначение обрызга таково: наносимый раствор затекает во все поры и неровности поверхности, прочно сцепляется с ней и твердо удерживает потом собой два следующих слоя. Толщина обрызга — около 3 мм.
Второй слой — грунт
Его можно наносить сразу же после схватывания первого слоя. Если же времени прошло больше и обрызг успел высохнуть, его необходимо смочить водой. Толщина второго слоя для печи — около 3 мм.
Для грунта необходим раствор тестообразной густоты. Его намазывают на поверхность кельмой и разравнивают полутерком. Полутерок представляет собой хорошо отшлифованную дощечку со сторонами примерно 15 х 50 см, в центре которой прикреплена ручка. Терка по конструкции ничем не отличается от полутерка, однако имеет меньшие размеры — примерно 12 х 15 см.
Правильность поверхности проверяют деревянным бруском по вертикали и горизонтали.
Третий слой — накрывка
Этим слоем толщиной около 2 мм окончательно выравнивается поверхность. Раствор используют, как и при обрызге, сметанообразный. Раствор набрасывается на поверхность с силой. При этом он уплотняется и проникает во все поры и шероховатости. Разравнивание производится полутерком и теркой. При работе на инструмент необходимо нажимать, чтобы накрывка получилась ровной, плотной, без раковин. Если грунт просох, то перед началом работы его необходимо смочить.
Поверхность кладки необходимо очистить от мазков глины, а швы углубить примерно на 5–10 мм для лучшего сцепления штукатурного раствора с поверхностью. Печь протапливают, после чего ее горячую поверхность увлажняют и наносят два или три слоя раствора толщиной 5–8 мм.
По правилам штукатурка наносится в такой последовательности.
Первый слой — обрызг
Путем добавления воды и перемешивания раствор разжижается до сметанообразного состояния. Поверхность смачивается водой, затем кельмой раствор набрасывается на печную стенку легкими движениями. Образующиеся потеки на этом этапе разравнивать не нужно. Предназначение обрызга таково: наносимый раствор затекает во все поры и неровности поверхности, прочно сцепляется с ней и твердо удерживает потом собой два следующих слоя. Толщина обрызга — около 3 мм.
Второй слой — грунт
Его можно наносить сразу же после схватывания первого слоя. Если же времени прошло больше и обрызг успел высохнуть, его необходимо смочить водой. Толщина второго слоя для печи — около 3 мм.
Для грунта необходим раствор тестообразной густоты. Его намазывают на поверхность кельмой и разравнивают полутерком. Полутерок представляет собой хорошо отшлифованную дощечку со сторонами примерно 15 х 50 см, в центре которой прикреплена ручка. Терка по конструкции ничем не отличается от полутерка, однако имеет меньшие размеры — примерно 12 х 15 см.
Правильность поверхности проверяют деревянным бруском по вертикали и горизонтали.
Третий слой — накрывка
Этим слоем толщиной около 2 мм окончательно выравнивается поверхность. Раствор используют, как и при обрызге, сметанообразный. Раствор набрасывается на поверхность с силой. При этом он уплотняется и проникает во все поры и шероховатости. Разравнивание производится полутерком и теркой. При работе на инструмент необходимо нажимать, чтобы накрывка получилась ровной, плотной, без раковин. Если грунт просох, то перед началом работы его необходимо смочить.
