— сталь листовая (под плиту) — 640 х 1020 мм;
— решетка колосниковая 250 х 250 мм — 1 шт.;
— войлок строительный — 1 кг;
— уголок стальной 30 х 40 х 4 мм — 8 шт.;
— сталь полосовая 25 х 15 мм — 2 м.
Последовательность кладки
Кладка ведется на полу, который предварительно покрывают двойным слоем войлока, пропитанного глиняным раствором, и закрывают сверху кровельной сталью.
1-й ряд — выкладывается целыми кирпичами, в крайнем случае наружные ряды кладут из целого, а середину из половинок кирпича.
2-й ряд — выкладывается только целыми кирпичами. Обязательна перевязка швов.
3-й ряд — оформляют поддувальное отверстие, устанавливают дверку чистки, которая ставится на 2-й ряд.
4-й ряд — в задней стенке этого ряда нужно оставить отверстие для крепления патрубка, соединяющего плиту с дымоходом. Начинают выкладывать канал для прохода горячих дымовых газов к дымовому отверстию. Для этого кирпич кладут на ребро на расстоянии 13 см от кладки. Этот кирпич образует перегородку канала. В этом ряду закладывают поддувальное отверстие, устанавливают дверку. Размер поддувала — 26 х 26 см. Кирпич у входного отверстия скашивают.
5-й ряд — перекрывается дверка чистки. Перегородку не продолжают, т. к. кирпич, поставленный на ребро, рассчитан на два ряда в высоту.
6-й ряд — сначала устанавливается духовка. Ее ставят на тонкий слой глиняного раствора. Между стенкой духовки и стенкой плиты помещают стоймя кирпич для образования двух каналов. Кирпич имеет высоту четырех рядов кладки. Уменьшают поддувало до размера 13 х 26 см.
7-й ряд — укладка колосниковой решетки. С двух сторон обрамляющие кирпичи стесывают под углом для топлива. Для защиты стенки духовки со стороны топливника от воздействия повышенных температур вплотную к духовому ящику ставят кирпич на ребро, закрепляя его на глиняном растворе. Установка топочной дверки поверх ряда.
8-й ряд — формирование топливника размером 26 х 52 см.
9-й ряд — кладется так же, как и предыдущий.
10-й ряд — перекрывается канал у задней стенки духового шкафа, оставляется канал с боковой стороны. Эта операция выполняется при помощи полномерного кирпича и трехчетверток. Для более свободного прохода дымовых газов ребру перегородки придают закругленную форму со стороны топочной камеры. Перегородку между духовкой и топливником возводят примерно на 15 см выше духового шкафа.
11-й ряд — установка чугунной плиты. Перекрытие дверок топливника и духового шкафа. Духовку покрывают слоем глиняного раствора толщиной в 1,5 см. Между духовкой и чугунной плитой должно оставаться расстояние не менее 7 см.
12-й ряд — укладка чугунных двухконфорочных плит на тонкий слой глиняного раствора. Одну из конфорок располагают непосредственно над топкой.
Квартирная кухонная печь
Кухонная плита на шанцах
Кухонная плита с духовкой и водогрейной коробкой
Кухонная плита с котлом (КПВ-2)
Камины
Общая характеристика каминов
— решетка колосниковая 250 х 250 мм — 1 шт.;
— войлок строительный — 1 кг;
— уголок стальной 30 х 40 х 4 мм — 8 шт.;
— сталь полосовая 25 х 15 мм — 2 м.
Последовательность кладки
Кладка ведется на полу, который предварительно покрывают двойным слоем войлока, пропитанного глиняным раствором, и закрывают сверху кровельной сталью.
1-й ряд — выкладывается целыми кирпичами, в крайнем случае наружные ряды кладут из целого, а середину из половинок кирпича.
2-й ряд — выкладывается только целыми кирпичами. Обязательна перевязка швов.
3-й ряд — оформляют поддувальное отверстие, устанавливают дверку чистки, которая ставится на 2-й ряд.
4-й ряд — в задней стенке этого ряда нужно оставить отверстие для крепления патрубка, соединяющего плиту с дымоходом. Начинают выкладывать канал для прохода горячих дымовых газов к дымовому отверстию. Для этого кирпич кладут на ребро на расстоянии 13 см от кладки. Этот кирпич образует перегородку канала. В этом ряду закладывают поддувальное отверстие, устанавливают дверку. Размер поддувала — 26 х 26 см. Кирпич у входного отверстия скашивают.
5-й ряд — перекрывается дверка чистки. Перегородку не продолжают, т. к. кирпич, поставленный на ребро, рассчитан на два ряда в высоту.
6-й ряд — сначала устанавливается духовка. Ее ставят на тонкий слой глиняного раствора. Между стенкой духовки и стенкой плиты помещают стоймя кирпич для образования двух каналов. Кирпич имеет высоту четырех рядов кладки. Уменьшают поддувало до размера 13 х 26 см.
7-й ряд — укладка колосниковой решетки. С двух сторон обрамляющие кирпичи стесывают под углом для топлива. Для защиты стенки духовки со стороны топливника от воздействия повышенных температур вплотную к духовому ящику ставят кирпич на ребро, закрепляя его на глиняном растворе. Установка топочной дверки поверх ряда.
8-й ряд — формирование топливника размером 26 х 52 см.
9-й ряд — кладется так же, как и предыдущий.
10-й ряд — перекрывается канал у задней стенки духового шкафа, оставляется канал с боковой стороны. Эта операция выполняется при помощи полномерного кирпича и трехчетверток. Для более свободного прохода дымовых газов ребру перегородки придают закругленную форму со стороны топочной камеры. Перегородку между духовкой и топливником возводят примерно на 15 см выше духового шкафа.
11-й ряд — установка чугунной плиты. Перекрытие дверок топливника и духового шкафа. Духовку покрывают слоем глиняного раствора толщиной в 1,5 см. Между духовкой и чугунной плитой должно оставаться расстояние не менее 7 см.
12-й ряд — укладка чугунных двухконфорочных плит на тонкий слой глиняного раствора. Одну из конфорок располагают непосредственно над топкой.
Квартирная кухонная печь
Эту модель кухонной печи можно назвать плитой, т. к. основная ее функция — приготовление пищи. Квартирная кухонная печь рассчитана на установку в квартирах с центральным отоплением. Однако в сочетании с отопительным щитком такая печь является отопительно-варочной.
Размеры печи с водогрейной коробкой — 1150 х 540 мм, без водогрейной коробки — 1020 х 640 мм; высота — 770 мм (рис. 75). В качестве топлива для нее подойдут как обычные дрова, так и торф, каменный уголь.
Установка печи предполагает отсутствие фундамента, т. е. ее ставят прямо на пол, предварительно постелив в место установки лист кровельной стали и слой войлока, пропитанного глиняным раствором. Рекомендуется перед началом установки печи проверить прочность пола.

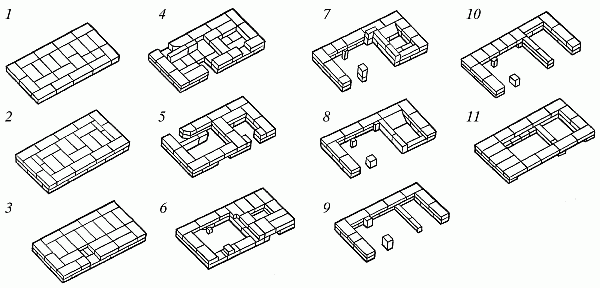

Рис. 75. Квартирная кухонная печь: а — устройство; б — последовательность кладки
Материалы:
— кирпич обыкновенный — 175 шт.;
— глина обыкновенная — 0,04 м3;
— песок — 0,04 м3;
— колосниковая решетка 250 х 252 мм — 1 шт.;
— топочная дверка 270 х 280 мм — 1 шт.;
— поддувальная и прочистная дверки 130 х 140 мм — по 1 шт.;
— чугунные плиты составные, с конфорками, 530 х 360 мм — 2 шт.;
— чугунная плита составная, без конфорок, 530 х 190 мм — 1 шт.;
— войлок строительный — 1,2 кг;
— кровельная сталь 640 х 1150 мм — 0,75 м2;
— обвязка:
угловая сталь 30 х 30 х 4 мм — 3,6 м;
стальная лента 25 х 1,5 мм — 1,2 м;
круглая сталь (диаметр 12 мм) — (3,1 м);
— предтопочный лист 500 х 700 мм — 1 шт.;
— шкаф духовой 350 х 350 х 450 мм — 1 шт.;
— водогрейная коробка 150 х 350 х 450 мм — 1 шт.
Размеры печи с водогрейной коробкой — 1150 х 540 мм, без водогрейной коробки — 1020 х 640 мм; высота — 770 мм (рис. 75). В качестве топлива для нее подойдут как обычные дрова, так и торф, каменный уголь.
Установка печи предполагает отсутствие фундамента, т. е. ее ставят прямо на пол, предварительно постелив в место установки лист кровельной стали и слой войлока, пропитанного глиняным раствором. Рекомендуется перед началом установки печи проверить прочность пола.
Материалы:
— кирпич обыкновенный — 175 шт.;
— глина обыкновенная — 0,04 м3;
— песок — 0,04 м3;
— колосниковая решетка 250 х 252 мм — 1 шт.;
— топочная дверка 270 х 280 мм — 1 шт.;
— поддувальная и прочистная дверки 130 х 140 мм — по 1 шт.;
— чугунные плиты составные, с конфорками, 530 х 360 мм — 2 шт.;
— чугунная плита составная, без конфорок, 530 х 190 мм — 1 шт.;
— войлок строительный — 1,2 кг;
— кровельная сталь 640 х 1150 мм — 0,75 м2;
— обвязка:
угловая сталь 30 х 30 х 4 мм — 3,6 м;
стальная лента 25 х 1,5 мм — 1,2 м;
круглая сталь (диаметр 12 мм) — (3,1 м);
— предтопочный лист 500 х 700 мм — 1 шт.;
— шкаф духовой 350 х 350 х 450 мм — 1 шт.;
— водогрейная коробка 150 х 350 х 450 мм — 1 шт.
Кухонная плита на шанцах
Устройство кухонной плиты на шанцах показано на
рис. 76.
Рис. 76. Кухонная плита на шанцах: 1 — поддувальная дверка; 2 — топочная дверка; 3 — духовой шкаф; 4 — дверка чистки; 5 — шанцы

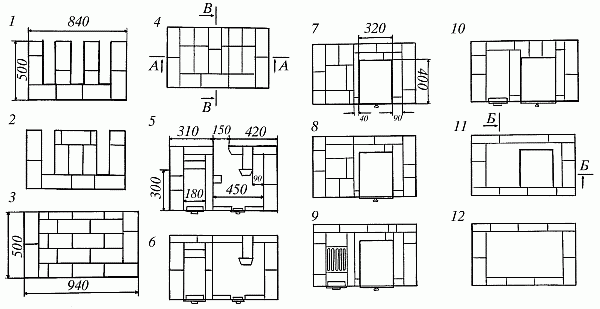

Рис. 76 (продолжение). Последовательность кладки
Рис. 76 (продолжение). Последовательность кладки
Материалы:
— кирпич, включая огнеупорный, — 140 шт.;
— плита чугунная 762 х 456 мм — 1 шт.;
— дверка топочная 220 х 160 мм — 1 шт.;
— дверка поддувальная 220 х 160 мм — 1 шт.;
— дверка прочистная 150 х 110 мм — 1 шт.;
— решетка колосниковая 250 х 180 мм — 1 шт.;
— духовка 320 х 270 х 400 мм — 1 шт.;
— стальная рамка 940 х 550 мм — 1 шт.;
— асбест листовой (войлок) — 2 м2;
— сталь кровельная — 2 м2.

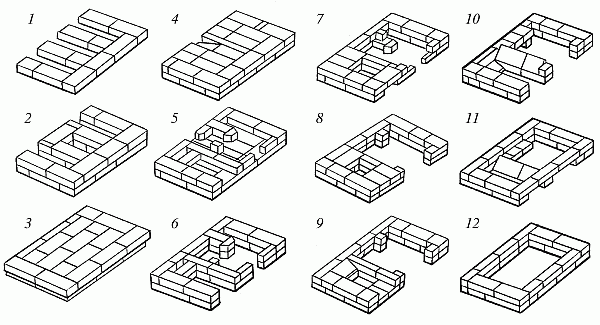

Последовательность кладки
1-й ряд — кладка шанцев в соответствии с приведенной на рис. 76порядовкой.
2-й ряд — выкладывается так же, как и 1й, с перевязкой швов. Средний канал перекрывается целым кирпичом.
3-й ряд — полностью перекрывается с напуском во все стороны на 50–70 см.
4-й ряд — выкладывается в соответствии с порядовкой. Стрелка показывает направление выхода газа в дымовую трубу или отопительный щит. Для того чтобы увеличить канал, заштрихованный средний кирпич нужно стесать.
5-й ряд — установка дверки чистки и поддувала. На выходе в трубу кирпич следует стесать для обеспечения лучшего дымооборота. Для установки духовки и последующего образования канала между духовкой и правой боковой стенкой внутри канала кирпич выпускают.
6-й ряд — перекрытие канала, ведущего к дымоходу.
7-й ряд — установка духовки и поддувальной дверки; канал около задней стенки перекрывается.
8-й ряд — для укладки колосниковой решетки уменьшается отверстие над поддувалом.
9-й ряд — установка колосниковой решетки и топочной дверки. Окончание кладки перегородки между духовкой и топкой (выполняется из огнеупорного шамотного кирпича).
10-й ряд — перекрытие отверстия между перегородкой и духовкой и канала между духовкой и задней стенкой; при этом канал с правой стороны не перекрывается.
11-й ряд — поднимают 10-й ряд, перевязывая швы. Верхний кирпич перегородки между топкой и духовкой стесывается под углом. На верх духовки наносится глиняный раствор. Между чугунной плитой и духовкой оставляют пространство не менее 70 мм.
После того как 12-й ряд будет выложен, поверх него укладывается чугунная плита и укрепляется рамка, изготовленная из угловой стали.
Материалы:
— кирпич, включая огнеупорный, — 140 шт.;
— плита чугунная 762 х 456 мм — 1 шт.;
— дверка топочная 220 х 160 мм — 1 шт.;
— дверка поддувальная 220 х 160 мм — 1 шт.;
— дверка прочистная 150 х 110 мм — 1 шт.;
— решетка колосниковая 250 х 180 мм — 1 шт.;
— духовка 320 х 270 х 400 мм — 1 шт.;
— стальная рамка 940 х 550 мм — 1 шт.;
— асбест листовой (войлок) — 2 м2;
— сталь кровельная — 2 м2.
Последовательность кладки
1-й ряд — кладка шанцев в соответствии с приведенной на рис. 76порядовкой.
2-й ряд — выкладывается так же, как и 1й, с перевязкой швов. Средний канал перекрывается целым кирпичом.
3-й ряд — полностью перекрывается с напуском во все стороны на 50–70 см.
4-й ряд — выкладывается в соответствии с порядовкой. Стрелка показывает направление выхода газа в дымовую трубу или отопительный щит. Для того чтобы увеличить канал, заштрихованный средний кирпич нужно стесать.
5-й ряд — установка дверки чистки и поддувала. На выходе в трубу кирпич следует стесать для обеспечения лучшего дымооборота. Для установки духовки и последующего образования канала между духовкой и правой боковой стенкой внутри канала кирпич выпускают.
6-й ряд — перекрытие канала, ведущего к дымоходу.
7-й ряд — установка духовки и поддувальной дверки; канал около задней стенки перекрывается.
8-й ряд — для укладки колосниковой решетки уменьшается отверстие над поддувалом.
9-й ряд — установка колосниковой решетки и топочной дверки. Окончание кладки перегородки между духовкой и топкой (выполняется из огнеупорного шамотного кирпича).
10-й ряд — перекрытие отверстия между перегородкой и духовкой и канала между духовкой и задней стенкой; при этом канал с правой стороны не перекрывается.
11-й ряд — поднимают 10-й ряд, перевязывая швы. Верхний кирпич перегородки между топкой и духовкой стесывается под углом. На верх духовки наносится глиняный раствор. Между чугунной плитой и духовкой оставляют пространство не менее 70 мм.
После того как 12-й ряд будет выложен, поверх него укладывается чугунная плита и укрепляется рамка, изготовленная из угловой стали.
Кухонная плита с духовкой и водогрейной коробкой

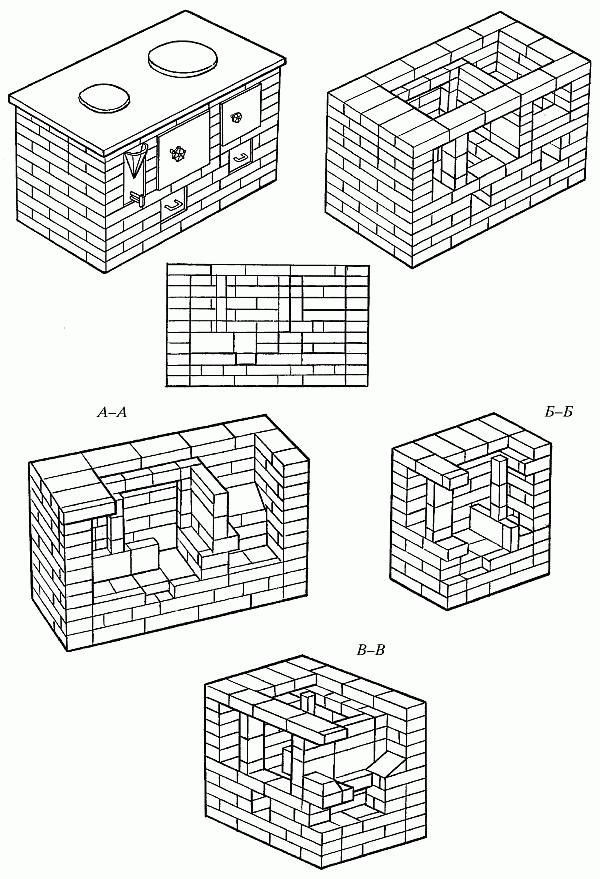

Устройство данной плиты показано на
рис. 77.

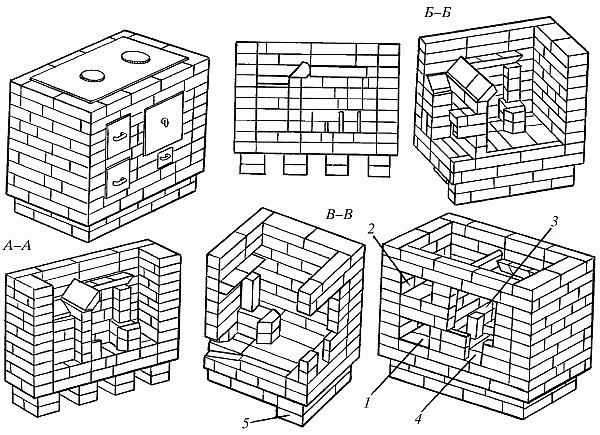

Рис. 77. Кухонная плита с духовкой и водогрейной коробкой

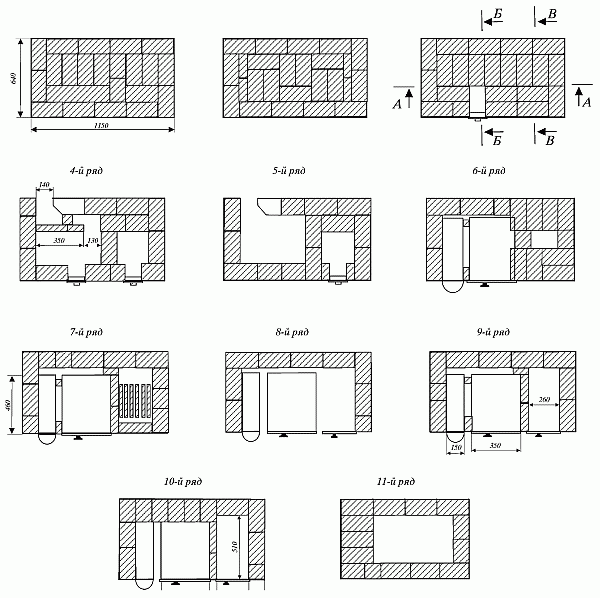

Рис. 77 (продолжение). Последовательность кладки
Рис. 77 (продолжение). Последовательность кладки
Материалы:
— кирпич, включая огнеупорный, — 140 шт.;
— дверка топочная 250 х 210 мм — 1 шт.;
— дверка поддувальная 130 х 140 мм — 1 шт.;
— дверка прочистная 130 х 140 мм — 1 шт.;
— решетка колосниковая 250 х 180 мм — 1 шт.;
— плита чугунная 530 х 900 мм, с двумя конфорками — 1 шт.;
— шкаф духовой 350 х 530 х 450 мм — 1 шт.;
— лист кровельной стали предтопочный 500 х 700 мм — 1 шт.;
— лист кровельной стали под плиту 1150 х 640 мм — 1 шт.;
— коробка водогрейная 150 х 350 х 450 мм — 1 шт.;
— уголок стальной 30 х 30 х 4 мм — 8 шт.;
— лист асбестовый (войлок) 1150 х 640 мм — 1 шт.
Последовательность кладки
1-й ряд — сплошная кладка. При этом для наружной кладки можно использовать целый кирпич, а для внутренней — половинки и четвертинки.
2-й ряд — сплошная кладка. По завершении второго ряда следует проверить угольность печи и сравнить диагонали.
3-й ряд — закладка чистки, служащей для удаления сажи из-под духовки.
4-й ряд — установка поддувальной дверки. С задней стороны печи должно остаться выходное отверстие для соединения плиты с дымовой трубой или отопительным щитом. Для того чтобы обеспечить лучший выход дымовых газов, угловой кирпич скашивают. На расстоянии 70–80 мм от задней стенки и 130 мм от внутренней устанавливают перегородку из кирпича.
5-й ряд — перекрытие чистки.
6-й ряд — установка водогрейной коробки и духовки, расстояние между которыми должно быть 80–90 мм. С задней стороны кирпич следует ставить на ребро, чтобы образовалось два канала — между боковыми сторонами водогрейной коробки и духовки с задней стороны. Выполняется перекрытие выходного отверстия.
7-й ряд — установка колосниковой решетки. Огнеупорным кирпичом на ребро производится футеровка (защитная внутренняя облицовка) духовки со стороны топки.
8-й ряд — установка топочной дверки.
9-й ряд — продолжение формирования топочной камеры и футеровки духовки со стороны топки.
10-й ряд — перекрытие заднего канала. Футеровка завершается поднятием стенки на 10–20 мм выше духовки. Слой раствора сравнивается, и им же покрывается духовка с верхним кирпичом перегородки. Угол кирпича следует скосить.
11-й ряд — перекрытие верхней части водогрейной коробки.
12-й ряд — установка чугунной плиты, крепление угловой рамки. Для полного перекрытия верхнего ряда кладки плита стандартных размеров дополняется по длине листовой сталью толщиной 4 мм.
Материалы:
— кирпич, включая огнеупорный, — 140 шт.;
— дверка топочная 250 х 210 мм — 1 шт.;
— дверка поддувальная 130 х 140 мм — 1 шт.;
— дверка прочистная 130 х 140 мм — 1 шт.;
— решетка колосниковая 250 х 180 мм — 1 шт.;
— плита чугунная 530 х 900 мм, с двумя конфорками — 1 шт.;
— шкаф духовой 350 х 530 х 450 мм — 1 шт.;
— лист кровельной стали предтопочный 500 х 700 мм — 1 шт.;
— лист кровельной стали под плиту 1150 х 640 мм — 1 шт.;
— коробка водогрейная 150 х 350 х 450 мм — 1 шт.;
— уголок стальной 30 х 30 х 4 мм — 8 шт.;
— лист асбестовый (войлок) 1150 х 640 мм — 1 шт.
Последовательность кладки
1-й ряд — сплошная кладка. При этом для наружной кладки можно использовать целый кирпич, а для внутренней — половинки и четвертинки.
2-й ряд — сплошная кладка. По завершении второго ряда следует проверить угольность печи и сравнить диагонали.
3-й ряд — закладка чистки, служащей для удаления сажи из-под духовки.
4-й ряд — установка поддувальной дверки. С задней стороны печи должно остаться выходное отверстие для соединения плиты с дымовой трубой или отопительным щитом. Для того чтобы обеспечить лучший выход дымовых газов, угловой кирпич скашивают. На расстоянии 70–80 мм от задней стенки и 130 мм от внутренней устанавливают перегородку из кирпича.
5-й ряд — перекрытие чистки.
6-й ряд — установка водогрейной коробки и духовки, расстояние между которыми должно быть 80–90 мм. С задней стороны кирпич следует ставить на ребро, чтобы образовалось два канала — между боковыми сторонами водогрейной коробки и духовки с задней стороны. Выполняется перекрытие выходного отверстия.
7-й ряд — установка колосниковой решетки. Огнеупорным кирпичом на ребро производится футеровка (защитная внутренняя облицовка) духовки со стороны топки.
8-й ряд — установка топочной дверки.
9-й ряд — продолжение формирования топочной камеры и футеровки духовки со стороны топки.
10-й ряд — перекрытие заднего канала. Футеровка завершается поднятием стенки на 10–20 мм выше духовки. Слой раствора сравнивается, и им же покрывается духовка с верхним кирпичом перегородки. Угол кирпича следует скосить.
11-й ряд — перекрытие верхней части водогрейной коробки.
12-й ряд — установка чугунной плиты, крепление угловой рамки. Для полного перекрытия верхнего ряда кладки плита стандартных размеров дополняется по длине листовой сталью толщиной 4 мм.
Кухонная плита с котлом (КПВ-2)
Общее устройство кухонной плиты с трубчатым водонагревателем
(рис. 78)в основном аналогично устройству плиты с духовкой. Эти две плиты имеют одинаковые размеры и порядок движения дымовых газов. Их отличие за ключается лишь в том, что в топку кухонной плиты с котлом вмонтирован П-образный змеевик, изготовленный из труб диаметром 40 мм.

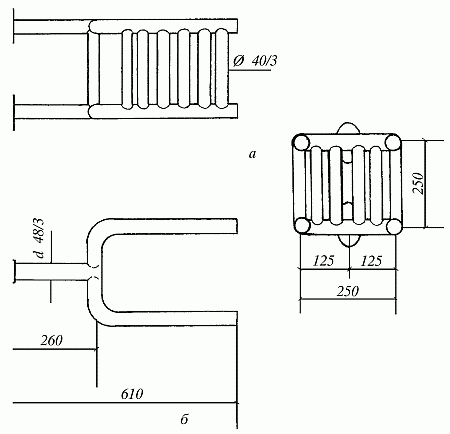

Змеевик состоит из верхнего и нижнего коллекторов: к нижнему подводится холодная вода, а из верхнего в систему отопления поступает горячая. Возможно использование змеевика для нагревания воды в отдельной емкости.
Для кухонной плиты с котлом подходят все виды твердого топлива. С целью уменьшения теплоотдачи жарочной плиты при длительных топках применяется съемный нетеплопроводный щиток, нижняя часть которого за крывается асбестовым листом.
Плиту описанной конструкции можно установить в бане. В этом случае из нее следует убрать духовой шкаф и сделать вывод в печь-каменку. В том случае, если летняя кухня находится в одном помещении с парильней или комната отдыха бани совмещена с кухней, плиту с котлом располагают таким образом, чтобы плита и топка находились в кухне, а горячие газы выходили в печь-каменку через проем в стенной перегородке.
Рис. 78. Кухонная плита с котлом для квартирного отопления
Рис. 78 (продолжение). Последовательность кладки
Рис. 78 (продолжение). Последовательность кладки
Материалы для кладки:
— кирпич, включая огнеупорный, — 175 шт.;
— решетка колосниковая 250 х 180 мм — 1 шт.;
— дверка топочная 250 х 205 мм — 1 шт.;
— дверка поддувальная 130 х 140 мм — 1 шт.;
— плита чугунная составная 530 х 900 мм, с двумя конфорками — 1 шт.;
— сталь угловая 30 х 30 х 4 мм — 3,2 м;
— змеевик сварной O40/3 (длина 5,0 м) — 1 шт.;
— труба бесшовная O48/3 (длина 1,5 м) — 2 шт.;
— сталь кровельная для обивки пола 640 х 1030 мм — 1 шт.;
— лист стальной предтопочный 500 х 700 мм — 1 шт.;
— лист асбестовый 640 х 1030 мм — 1 шт.

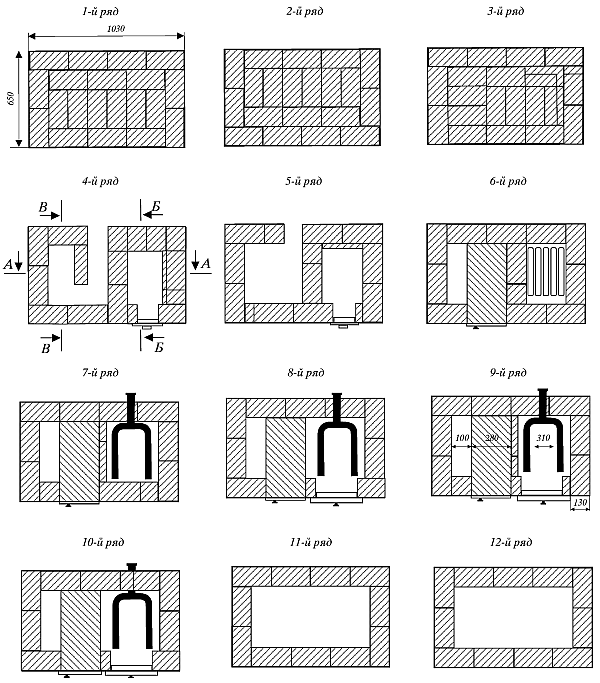

Последовательность кладки
1–3-й ряды — сплошная кладка с соблюдением перевязки швов. В 3-м ряду на месте устройства зольника кирпич нужно стесать, чтобы образовалось углубление.
4-й ряд — установка поддувальной дверки, формирование выходного канала между левой стенкой и духовкой. Устройство чистки: на чертеже показан кирпич, который вынимают, но вместо этого устанавливают дверку чистки.
5-й ряд — кладка ведется аналогично 4-му ряду с соблюдением правильной перевязки швов, перекрывается чистка.
6-й ряд — установка духовки и колосниковой решетки (рис. 79, а).
Рис. 79. Колосниковая решетка (а) и змеевик (б)
7-й ряд — установка змеевика (рис. 79, б), формирование топочной камеры и канала между духовкой и левой стенкой плиты.
8-й ряд — установка топочной дверки.
9–10-й ряды — завершение формирования топочной камеры и дымового канала между духовкой и левой стенкой плиты.
11–12-й ряды — кладка ведется в соответствии с порядовкой. Верхняя часть духовки промазывается глиняным раствором толщиной 15–20 мм.
13-й ряд — установка чугунной плиты и рамки, изготовленной из стального уголка.
Змеевик состоит из верхнего и нижнего коллекторов: к нижнему подводится холодная вода, а из верхнего в систему отопления поступает горячая. Возможно использование змеевика для нагревания воды в отдельной емкости.
Для кухонной плиты с котлом подходят все виды твердого топлива. С целью уменьшения теплоотдачи жарочной плиты при длительных топках применяется съемный нетеплопроводный щиток, нижняя часть которого за крывается асбестовым листом.
Плиту описанной конструкции можно установить в бане. В этом случае из нее следует убрать духовой шкаф и сделать вывод в печь-каменку. В том случае, если летняя кухня находится в одном помещении с парильней или комната отдыха бани совмещена с кухней, плиту с котлом располагают таким образом, чтобы плита и топка находились в кухне, а горячие газы выходили в печь-каменку через проем в стенной перегородке.
Материалы для кладки:
— кирпич, включая огнеупорный, — 175 шт.;
— решетка колосниковая 250 х 180 мм — 1 шт.;
— дверка топочная 250 х 205 мм — 1 шт.;
— дверка поддувальная 130 х 140 мм — 1 шт.;
— плита чугунная составная 530 х 900 мм, с двумя конфорками — 1 шт.;
— сталь угловая 30 х 30 х 4 мм — 3,2 м;
— змеевик сварной O40/3 (длина 5,0 м) — 1 шт.;
— труба бесшовная O48/3 (длина 1,5 м) — 2 шт.;
— сталь кровельная для обивки пола 640 х 1030 мм — 1 шт.;
— лист стальной предтопочный 500 х 700 мм — 1 шт.;
— лист асбестовый 640 х 1030 мм — 1 шт.
Последовательность кладки
1–3-й ряды — сплошная кладка с соблюдением перевязки швов. В 3-м ряду на месте устройства зольника кирпич нужно стесать, чтобы образовалось углубление.
4-й ряд — установка поддувальной дверки, формирование выходного канала между левой стенкой и духовкой. Устройство чистки: на чертеже показан кирпич, который вынимают, но вместо этого устанавливают дверку чистки.
5-й ряд — кладка ведется аналогично 4-му ряду с соблюдением правильной перевязки швов, перекрывается чистка.
6-й ряд — установка духовки и колосниковой решетки (рис. 79, а).
7-й ряд — установка змеевика (рис. 79, б), формирование топочной камеры и канала между духовкой и левой стенкой плиты.
8-й ряд — установка топочной дверки.
9–10-й ряды — завершение формирования топочной камеры и дымового канала между духовкой и левой стенкой плиты.
11–12-й ряды — кладка ведется в соответствии с порядовкой. Верхняя часть духовки промазывается глиняным раствором толщиной 15–20 мм.
13-й ряд — установка чугунной плиты и рамки, изготовленной из стального уголка.
Камины
«Камин» в переводе с латинского означает «очаг». Он представляет собой каменную нишу с выложенным в ней костром, дым от которого отводится через специально оборудованный для этой цели канал. По сравнению с отопительными печами коэффициент теплоотдачи каминов составляет всего лишь 15–20 %, поэтому полностью заменить печь камины не могут.
В наши дни камины служат, как правило, не для отопления, а для украшения жилых помещений, создания комфорта и уюта. Они создают в жилище особую атмосферу спокойствия. Такое изменение функционального назначения каминов позволило строителям изобрести конструкции, которые не только прекрасно вписываются в интерьеры комнат, но и сравнительно просты в исполнении, так что их строительство стало под силу большинству мастеров-любителей.
Принцип работы камина основан на излучении теплоты от горящего топлива и разогретых стен топочного пространства, а также на быстрой отдаче лучистого тепла. В отличие от устройства печи конструкция камина не предусматривает наличия петлевых дымооборотов, поэтому горячие газы, не встречая на своем пути никакого препятствия, напрямую выходят в дымовую трубу.
Камин не аккумулирует теплоту, вследствие чего обладает малой теплоемкостью. Греет он в основном только во время горения топлива. При этом он начинает отдавать тепло сразу, поэтому обеспечивает быстрый обогрев холодного помещения. Кроме того, камин способствует перемещению воздуха, а следовательно, и вентиляции комнаты, в которой он установлен. Благодаря этому воздух не застаивается, что препятствует образованию сырости. Для того чтобы камин быстро прогревался и начинал излучать теплоту, его стены рекомендуется делать массивными.
Открытый камин должен располагаться в центре помещения, чаще всего гостиной, столовой, реже спальни. При выборе места для его установки следует учесть тот факт, что камин, хотя и создает сквозняки, сам их «не любит», поэтому размещать его необходимо в стороне от дверных и оконных проемов.
Перед камином следует оставить достаточно свободного пространства, где могли бы разместиться отдыхающие. Сам камин не должен загораживать проходы. С эстетической точки зрения не рекомендуется устанавливать непосредственно над камином ярко горящие светильники, потому что на их фоне горящий в камине огонь будет выглядеть не так эффектно, как хотелось бы. Низкий тепловой КПД камина объясняется тем, что при топке в его открытый проем попадает в 10–20 раз больше воздуха, чем это необходимо теоретически. Воздух уносит в атмосферу значительную часть теплоты. К сожалению, это явление сохраняется даже в модернизированных вариантах каминов.
В наши дни камины служат, как правило, не для отопления, а для украшения жилых помещений, создания комфорта и уюта. Они создают в жилище особую атмосферу спокойствия. Такое изменение функционального назначения каминов позволило строителям изобрести конструкции, которые не только прекрасно вписываются в интерьеры комнат, но и сравнительно просты в исполнении, так что их строительство стало под силу большинству мастеров-любителей.
Принцип работы камина основан на излучении теплоты от горящего топлива и разогретых стен топочного пространства, а также на быстрой отдаче лучистого тепла. В отличие от устройства печи конструкция камина не предусматривает наличия петлевых дымооборотов, поэтому горячие газы, не встречая на своем пути никакого препятствия, напрямую выходят в дымовую трубу.
Камин не аккумулирует теплоту, вследствие чего обладает малой теплоемкостью. Греет он в основном только во время горения топлива. При этом он начинает отдавать тепло сразу, поэтому обеспечивает быстрый обогрев холодного помещения. Кроме того, камин способствует перемещению воздуха, а следовательно, и вентиляции комнаты, в которой он установлен. Благодаря этому воздух не застаивается, что препятствует образованию сырости. Для того чтобы камин быстро прогревался и начинал излучать теплоту, его стены рекомендуется делать массивными.
Открытый камин должен располагаться в центре помещения, чаще всего гостиной, столовой, реже спальни. При выборе места для его установки следует учесть тот факт, что камин, хотя и создает сквозняки, сам их «не любит», поэтому размещать его необходимо в стороне от дверных и оконных проемов.
Перед камином следует оставить достаточно свободного пространства, где могли бы разместиться отдыхающие. Сам камин не должен загораживать проходы. С эстетической точки зрения не рекомендуется устанавливать непосредственно над камином ярко горящие светильники, потому что на их фоне горящий в камине огонь будет выглядеть не так эффектно, как хотелось бы. Низкий тепловой КПД камина объясняется тем, что при топке в его открытый проем попадает в 10–20 раз больше воздуха, чем это необходимо теоретически. Воздух уносит в атмосферу значительную часть теплоты. К сожалению, это явление сохраняется даже в модернизированных вариантах каминов.
Общая характеристика каминов
Исторически камины первыми пришли на смену открытому очагу и переняли от него некоторые достоинства и недостатки. К несомненным достоинствам камина относится, конечно же, доступный для наблюдения огонь, украшающий интерьер помещения, особенно в вечерние часы. Так как камин обладает малой теплоемкостью, растопить его можно довольно быстро, поэтому он обычно используется в качестве средства отопления в периодически посещаемых помещениях гостиниц, турбаз, комнатах отдыха в банях и саунах, а также в садовых домиках.
Среди недостатков камина необходимо назвать следующие: во-первых, он быстро остывает, как только в нем полностью сгорает топливо; во-вторых, в случае необходимости длительного обогрева камин приходится топить непрерывно, а это очень неудобно. К тому же даже во время топки он обогревает только видимую зону, поэтому у сидящего рядом человека обращенные к камину части тела подвергаются перегреву, а расположенные с теневой стороны не обогреваются совсем.
Попытки усовершенствования конструкции камина с целью повышения его теплоотдачи предпринимались еще в XVII веке, когда в России был создан камин со встроенным в топливник вентиляционным калорифером (рис. 80, в). Он представлял собой глухую коробку (1), снабженную патрубками для входа холодного (2) и выхода нагретого (3) воздуха. В результате нагрева приточного воздуха часть вырабатываемой таким камином теплоты утилизировалась, что способствовало некоторому повышению теплового КПД.

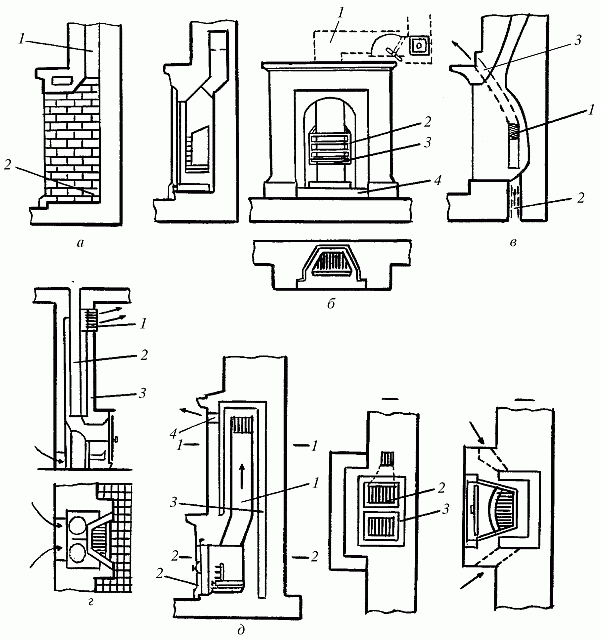

Рис. 80. Камины и каминопечи: а — камин: 1 — дымовая труба; 2 — под; б — камин с чугунной решеткой: 1 — дымовая труба; 2 — решетка; 3 — таган; 4 — под; в — камин с воздушным калорифером: 1 — коробка; 2, 3 — входной и выходной воздушные патрубки; г — камин с трубой: 1 — душник; 2 — дымовая труба; 3 — воздушный канал; д — печь-камин: 1 — подъемный газоход; 2 — топочная дверка; 3 — опускной газоход; 4 — душник
Позднее камины начали оснащать дымооборотами, превратив их тем самым в каминопечи (рис. 80, г), которые первоначально снабжали дымооборотами, изготовленными из металлических насадных труб. Насадная дымовая труба (2) проходила внутри воздушного канала (3). Циркулировавший наружный или комнатный воздух, поднимаясь вдоль раскаленной трубы, нагревался и через жаровой душник (1) попадал в помещение. Такая конструкция имела два недостатка: насадная труба обладала малой теплоемкостью, а в результате сильного ее разогрева при топке печи воздушная пыль пригорала на ее поверхности.
На рис. 80, дизображена печь-камин с кирпичными дымооборотами. Продукты сгорания в ней проходят сначала через подъемный (1), потом через опускной (2) газоход (разрез 1–1), а затем направляются в дымовую трубу. Газоходы со всех сторон окружены каналами с циркулирующим воздухом (3). В нижнюю часть этих каналов (разрез 2–2) поступает холодный, а через душник (4) выходит нагретый воздух. Стенки каналов (3), заключенные в стальные футляры, выкладываются в четверть кирпича. Дальнейшие модернизации каминопечей еще более приблизили их конструкцию к печной.
Основным отличием камина от печи является большое сечение топочного отверстия, что с технической точки зрения имеет следующие недостатки: во-первых, в топливник проникает большое количество избыточного воздуха; во-вторых, иногда из-за каких-либо случайных причин происходит временное опрокидывание тяги.
Для того чтобы устранить недостатки, камины начали оснащать двойными дверками (рис. 80, д), которые перекрывали все сечение камина, причем наружная дверка выполняла декоративную функцию, а внутренняя, снабженная поддувальными отверстиями, была рабочей. Топка, как правило, производилась при открытой наружной и закрытой внутренней дверке. Камин также можно было топить и с двумя открытыми дверками.
Таким образом, в результате длительного усовершенствования конструкции каминов к настоящему времени определились три основные их разновидности:
— закрытые или встроенные в капитальные стены;
— полуоткрытые или пристроенные к стене;
— открытые или свободно стоящие.
Конструкция закрытого камина показана на рис. 81, а. Топочное пространство такого камина, так же как и дымоход, утоплено в массиве стены. Закрытый камин удобен тем, что он не занимает полезной площади помещения.

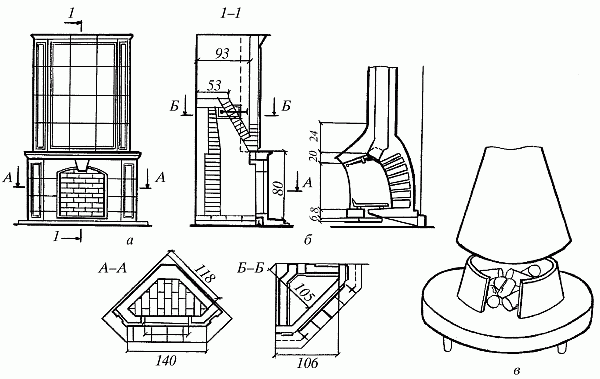

Рис. 81. Конструкции каминов: а — закрытый; б — полуоткрытый; в — открытый
На рис. 81, бизображены полуоткрытые камины, пристроенные к стене. Дымоходы от этих каминов могут быть проложены внутри стены или пристроены к ней, но не связаны с ее конструкцией.
Наиболее выразительными в эстетическом отношении являются полностью открытые камины (рис. 81, в). К тому же они сравнительно просты в исполнении. В отличие от встроенного в стену камина теплота от открытых каминов распространяется во все стороны.
Однако, наряду с несомненными достоинствами, следует назвать также и ряд недостатков открытого расположения каминов. По сравнению с другими типами открытый камин занимает гораздо большую площадь в помещении. К тому же тем, кто решил построить такой камин в своем загородном доме, придется предпринять дополнительные меры противопожарной без опасности.
При выборе конструкции камина следует также правильно подобрать его размер в соответствии с площадью помещения (табл. 3и 4).

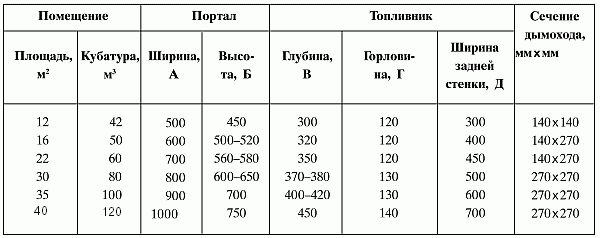

Таблица 3. Размеры каминов (мм) в зависимости от площади помещения

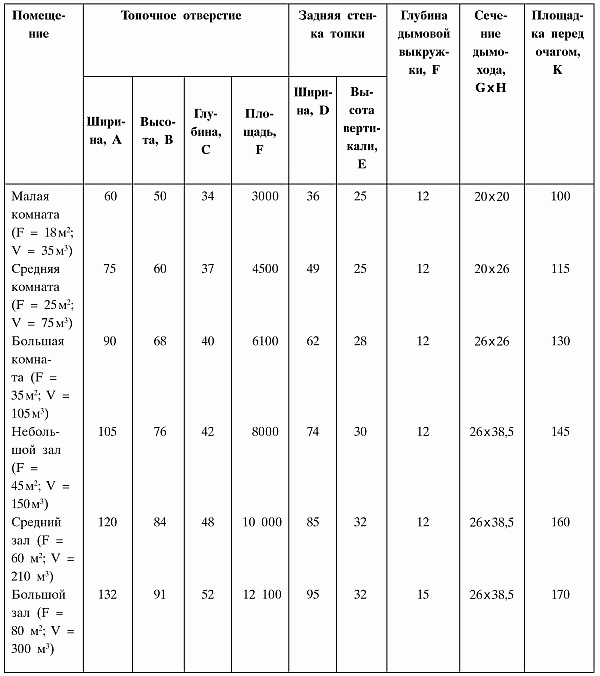

Таблица 4. Конструктивные размеры (см) закрытых и полуоткрытых каминов при высоте дымовой трубы 10 м
В зависимости от способа подачи тепла в помещение все камины можно подразделить на камины с чистым излучением (старогерманский)
(рис. 82)и с излучением и дополнительным конвективным подогревом воздуха
(рис. 83).

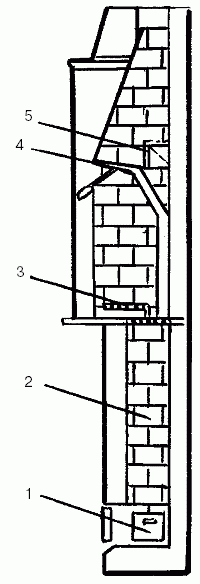

Рис. 82. Камин с чистым излучением (старогерманский): 1 — зольник; 2 — золовой канал; 3 — решетка топливника; 4 — заслонка; 5 — отверстие для чистки газохода

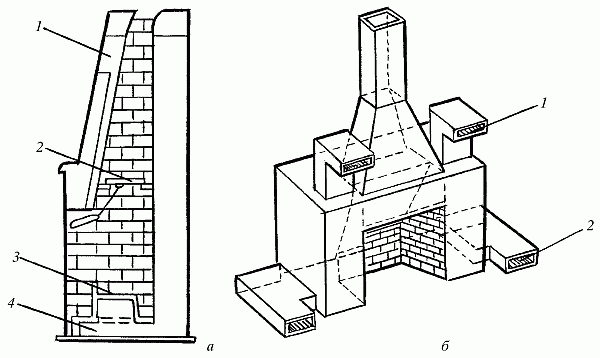

Рис. 83. Камины с подогревом воздуха: а — с калорифером: 1 — выход нагретого воздуха; 2 — дымовая заслонка; 3 — решетка; 4 — вход холодного воздуха; б — с каналом для нагрева приточного воздуха: 1 — выход нагретого воздуха; 2 — вход холодного воздуха
В каминах первого типа эффект излучения усиливается за счет установки задней и боковых стенок под наклоном. Кроме того, чтобы увеличить излучение, применяют так называемые зеркальные отражатели — листы нержавеющей стали, которыми закрывают наклонные стенки.
В каминах второго типа боковые и задняя стенки выполняются двойными. Воздух в них нагревается за счет естественной циркуляции (конвекции) во внутреннем кожухе.
С целью повышения обогревательной способности разработаны комбинированные конструкции, состоящие из обычного радиационного камина и отопительной печи. Возможно также сочетание камина с водяным отоплением. Для этого на задней стенке топки устанавливают водяные нагревательные элементы (радиаторы), по которым циркулирует вода из системы отопления. Такая конструкция предусматривает наличие в топке камина колосниковой решетки, на которой сжигается топливо.
Как уже указывалось выше, камины с чистым излучением обладают небольшим тепловым КПД. Для повышения теплопроизводительности камина были разработаны конструкции с дополнительным нагревом приточного воздуха. В таком камине задняя и боковая стенки топочного пространства окружены полостью, которая на уровне пола комнаты имеет закрывающиеся жалюзи — отверстия для забора воздуха. Входящий в них воздух направляется в наиболее нагретые участки топочного пространства, откуда, уже теплый, поступает в помещение через выпускное отверстие, устроенное в верхней части кожуха. Эту полость рекомендуется изготавливать в виде короба из стального листа с присоединительными элементами для входного и выходного воздушных отверстий (рис. 83, б).
Однако описанная конструкция имеет серьезный недостаток: при соприкосновении нагреваемого воздуха с раскаленной кладкой содержащаяся в нем пыль пригорает к ее поверхности. Поэтому отопление лучше проводить не циркуляционным, а приточным атмосферным воздухом.
В Великобритании, где широкое распространение получили камины с воздушным обогревом, специалисты провели исследования по сравнению эффективности каминов обычной конструкции и с дополнительным воздушным подогревом. В ходе исследований было установлено, что в обычных каминах используется всего лишь 15–18 % теплоты, выделяемой сожженным топливом, а в каминах с воздушным подогревом этот показатель увеличивается в среднем в 2 раза и достигает 36 %, причем примерно третья часть от этого количества передается за счет циркуляции воздуха.
В конструкциях с воздушным подогревом нередко отсутствует дымовой карниз, а топочное пространство пирамидально уменьшено до соединения с расположенной над ним дымовой трубой. При этом создается некоторая опасность задувания топочных газов в помещение.
На рис. 84изображены камины с боковым расположением дымового канала, при котором уменьшается опасность опрокидывания тяги в камине и задувания газов в отапливаемое помещение
Среди недостатков камина необходимо назвать следующие: во-первых, он быстро остывает, как только в нем полностью сгорает топливо; во-вторых, в случае необходимости длительного обогрева камин приходится топить непрерывно, а это очень неудобно. К тому же даже во время топки он обогревает только видимую зону, поэтому у сидящего рядом человека обращенные к камину части тела подвергаются перегреву, а расположенные с теневой стороны не обогреваются совсем.
Попытки усовершенствования конструкции камина с целью повышения его теплоотдачи предпринимались еще в XVII веке, когда в России был создан камин со встроенным в топливник вентиляционным калорифером (рис. 80, в). Он представлял собой глухую коробку (1), снабженную патрубками для входа холодного (2) и выхода нагретого (3) воздуха. В результате нагрева приточного воздуха часть вырабатываемой таким камином теплоты утилизировалась, что способствовало некоторому повышению теплового КПД.
Позднее камины начали оснащать дымооборотами, превратив их тем самым в каминопечи (рис. 80, г), которые первоначально снабжали дымооборотами, изготовленными из металлических насадных труб. Насадная дымовая труба (2) проходила внутри воздушного канала (3). Циркулировавший наружный или комнатный воздух, поднимаясь вдоль раскаленной трубы, нагревался и через жаровой душник (1) попадал в помещение. Такая конструкция имела два недостатка: насадная труба обладала малой теплоемкостью, а в результате сильного ее разогрева при топке печи воздушная пыль пригорала на ее поверхности.
На рис. 80, дизображена печь-камин с кирпичными дымооборотами. Продукты сгорания в ней проходят сначала через подъемный (1), потом через опускной (2) газоход (разрез 1–1), а затем направляются в дымовую трубу. Газоходы со всех сторон окружены каналами с циркулирующим воздухом (3). В нижнюю часть этих каналов (разрез 2–2) поступает холодный, а через душник (4) выходит нагретый воздух. Стенки каналов (3), заключенные в стальные футляры, выкладываются в четверть кирпича. Дальнейшие модернизации каминопечей еще более приблизили их конструкцию к печной.
Основным отличием камина от печи является большое сечение топочного отверстия, что с технической точки зрения имеет следующие недостатки: во-первых, в топливник проникает большое количество избыточного воздуха; во-вторых, иногда из-за каких-либо случайных причин происходит временное опрокидывание тяги.
Для того чтобы устранить недостатки, камины начали оснащать двойными дверками (рис. 80, д), которые перекрывали все сечение камина, причем наружная дверка выполняла декоративную функцию, а внутренняя, снабженная поддувальными отверстиями, была рабочей. Топка, как правило, производилась при открытой наружной и закрытой внутренней дверке. Камин также можно было топить и с двумя открытыми дверками.
Таким образом, в результате длительного усовершенствования конструкции каминов к настоящему времени определились три основные их разновидности:
— закрытые или встроенные в капитальные стены;
— полуоткрытые или пристроенные к стене;
— открытые или свободно стоящие.
Конструкция закрытого камина показана на рис. 81, а. Топочное пространство такого камина, так же как и дымоход, утоплено в массиве стены. Закрытый камин удобен тем, что он не занимает полезной площади помещения.
На рис. 81, бизображены полуоткрытые камины, пристроенные к стене. Дымоходы от этих каминов могут быть проложены внутри стены или пристроены к ней, но не связаны с ее конструкцией.
Наиболее выразительными в эстетическом отношении являются полностью открытые камины (рис. 81, в). К тому же они сравнительно просты в исполнении. В отличие от встроенного в стену камина теплота от открытых каминов распространяется во все стороны.
Однако, наряду с несомненными достоинствами, следует назвать также и ряд недостатков открытого расположения каминов. По сравнению с другими типами открытый камин занимает гораздо большую площадь в помещении. К тому же тем, кто решил построить такой камин в своем загородном доме, придется предпринять дополнительные меры противопожарной без опасности.
При выборе конструкции камина следует также правильно подобрать его размер в соответствии с площадью помещения (табл. 3и 4).
Таблица 3. Размеры каминов (мм) в зависимости от площади помещения
В каминах первого типа эффект излучения усиливается за счет установки задней и боковых стенок под наклоном. Кроме того, чтобы увеличить излучение, применяют так называемые зеркальные отражатели — листы нержавеющей стали, которыми закрывают наклонные стенки.
В каминах второго типа боковые и задняя стенки выполняются двойными. Воздух в них нагревается за счет естественной циркуляции (конвекции) во внутреннем кожухе.
С целью повышения обогревательной способности разработаны комбинированные конструкции, состоящие из обычного радиационного камина и отопительной печи. Возможно также сочетание камина с водяным отоплением. Для этого на задней стенке топки устанавливают водяные нагревательные элементы (радиаторы), по которым циркулирует вода из системы отопления. Такая конструкция предусматривает наличие в топке камина колосниковой решетки, на которой сжигается топливо.
Как уже указывалось выше, камины с чистым излучением обладают небольшим тепловым КПД. Для повышения теплопроизводительности камина были разработаны конструкции с дополнительным нагревом приточного воздуха. В таком камине задняя и боковая стенки топочного пространства окружены полостью, которая на уровне пола комнаты имеет закрывающиеся жалюзи — отверстия для забора воздуха. Входящий в них воздух направляется в наиболее нагретые участки топочного пространства, откуда, уже теплый, поступает в помещение через выпускное отверстие, устроенное в верхней части кожуха. Эту полость рекомендуется изготавливать в виде короба из стального листа с присоединительными элементами для входного и выходного воздушных отверстий (рис. 83, б).
Однако описанная конструкция имеет серьезный недостаток: при соприкосновении нагреваемого воздуха с раскаленной кладкой содержащаяся в нем пыль пригорает к ее поверхности. Поэтому отопление лучше проводить не циркуляционным, а приточным атмосферным воздухом.
В Великобритании, где широкое распространение получили камины с воздушным обогревом, специалисты провели исследования по сравнению эффективности каминов обычной конструкции и с дополнительным воздушным подогревом. В ходе исследований было установлено, что в обычных каминах используется всего лишь 15–18 % теплоты, выделяемой сожженным топливом, а в каминах с воздушным подогревом этот показатель увеличивается в среднем в 2 раза и достигает 36 %, причем примерно третья часть от этого количества передается за счет циркуляции воздуха.
В конструкциях с воздушным подогревом нередко отсутствует дымовой карниз, а топочное пространство пирамидально уменьшено до соединения с расположенной над ним дымовой трубой. При этом создается некоторая опасность задувания топочных газов в помещение.
На рис. 84изображены камины с боковым расположением дымового канала, при котором уменьшается опасность опрокидывания тяги в камине и задувания газов в отапливаемое помещение
