Борисов Кирилл. Строим печи и камины

   18–19-й ряды — установка дверки чистки горизонтального канала.
   20-й ряд — начало формирования выходного газохода, в котором впоследствии будут установлены две задвижки.
   21–27-й ряды — формирование наружных стенок печи и трех перегородок верхних вертикальных каналов. На 23-м ряду производят установку задвижки.
   28–29-й ряды — формирование перевального газохода между верхними перегородками, подготовка места для установки задвижки.
   30-й ряд — установка задвижки.
   31–32-й ряды — завершение перекрытия печи.
   33-й ряд — начало формирования дымовой трубы в четыре кирпича.

Прямоугольная толстостенная отопительная печь (ОПТ-11)

   Печь ОПТ-11 (рис. 68)обладает одним из наиболее высоких показателей по теплопроизводительности — 4900 Вт. Боковины топливника и двух первых каналов футерируются огнеупорным кирпичом. Футеровка производится на четверть кирпича. Горячие газы поднимаются из топки под перекрытие, расположенное на 16-м ряду кладки, и, ударяясь об него, по двум каналам опускаются. Благодаря такому движению газов нижняя часть печи хорошо прогревается. Дымовые газы проходят через нижнюю зону, поднимаются в верхний колпак, разделенный четырьмя перегородками, отдают тепло перекрыше и перегородкам, опускаются и выходят через дымовую трубу. В том случае, если топочные и поддувальные дверки закрываются герметично, в дымовой трубе можно установить одну задвижку.
   При футеровке топливника и опускных каналов следует учесть, что верхняя часть дымовой трубы не должна соприкасаться с кладкой перекрытия, потому что при нагревании кирпичная кладка будет расширяться, в результате чего горизонтальный шов между ее рядами может раскрыться. Кроме того, не рекомендуется перевязывать между собой кирпичи стенок топливника и футеровки.
   Поскольку топливник расположен в торце печи, ее можно устанавливать в перегородках между двумя смежными комнатами. Топка печи производится из коридора или другой части дома.

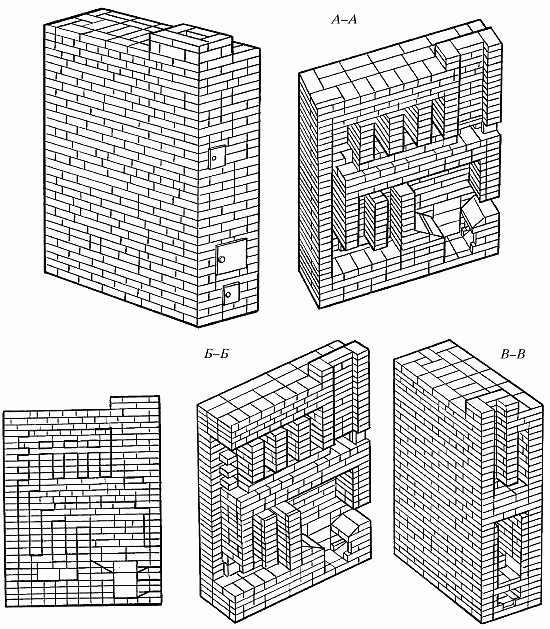

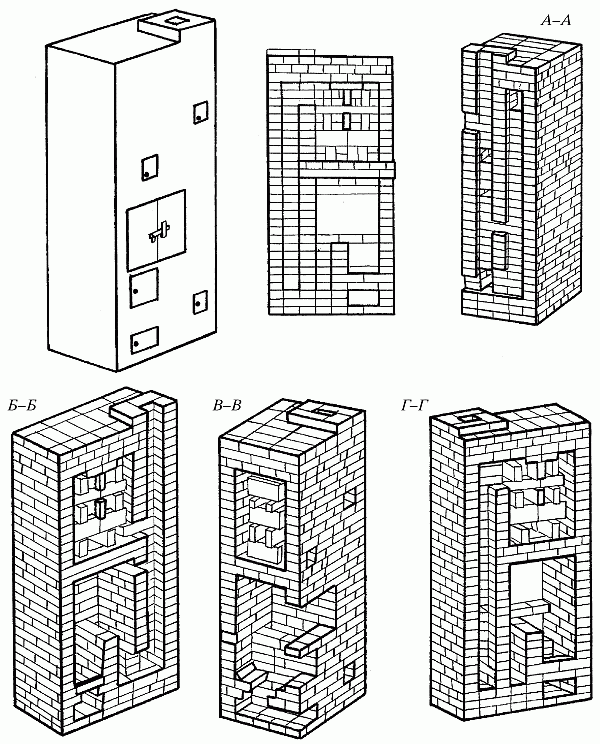

   Рис. 68. Печь ОПТ-11

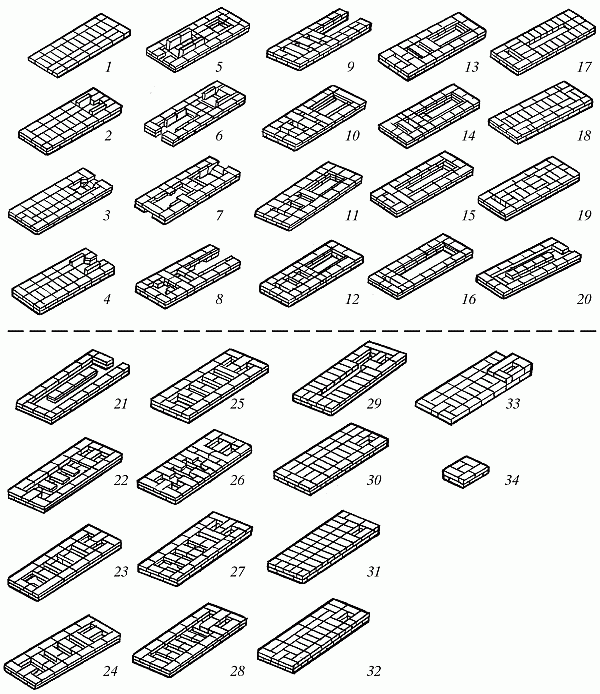

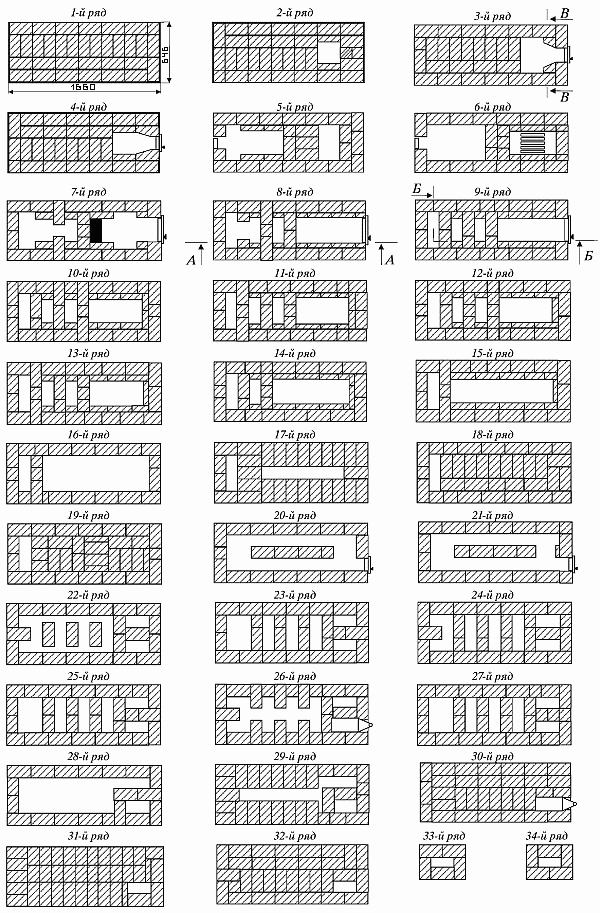

   Рис. 68 (продолжение). Последовательность кладки

   Рис. 68 (продолжение). Последовательность кладки
    Материалы для кладки печи:
   — кирпич обычный — 510 шт.;
   — кирпич тугоплавкий — 250 шт.;
   — решетка колосниковая 252 х 300 мм — 1 шт.;
   — дверка топочная 250 х 205 мм — 1 шт.;
   — дверка поддувальная 130 х 140 мм — 1 шт.;
   — дверка прочистная 130 х 140 мм — 2 шт.;
   — заслонка дымовая 130 х 240 мм — 2 шт.;
   — лист предтопочный 500 х 700 мм — 1 шт.
    Последовательность кладки
   1-й ряд — кладка основания размером 1660 х 640 мм из целого кирпича.
   2-й ряд — подготовка места для зольника. Средний кирпич правой боковой стенки следует стесать.
   3-й ряд — установка поддувальной дверки.
   4-й ряд — кладка ведется аналогично 3-му ряду с соблюдением перевязки швов. Укрепляется поддувальная дверка.
   5-й ряд — установка чистки под двумя опускными каналами.
   6-й ряд — монтируется колосниковая решетка. Кирпич между топочной дверкой и колосниковой решеткой стесывается в сторону решетки.
   7-й ряд — перекрытие чистки, установка топочной дверки.
   8–13-й ряды — формирование топочной камеры, двух опускных и одного подъемного дымового канала. 10-й ряд перекрывает топочную дверку.
   14–16-й ряды — формирование горизонтального переходного канала между перекрытием и двумя опускными каналами, а также подъемного канала задней стенки.
   17–19-й ряды — устраивается перекрытие топки и двух опускных каналов, при этом один газоход подъемного канала остается открытым.
   20–21-й ряды — установка и укрепление дверки чистки над перекрытием.
   22-й ряд — перекрытие дверки чистки.
   23–28-й ряды — формирование системы газоходов верхней части печи в соответствии с порядовкой. На 26-м ряду устанавливается задвижка.
   29–32-й ряды — устройство перекрыши печи. На 30-м ряду устанавливается вторая задвижка.
   33–34-й ряды — формирование дымовой трубы. Кладка ведется в пять кирпичей.

Малогабаритная отопительно-варочная печь с тепловым шкафом конструкции В. А. Потапова

   Отопительно-варочная печь конструкции В.А. Потапова (рис. 69)отличается сравнительно малыми размерами: длина ее составляет 630 мм, ширина — 510 мм, а высота — 1820 мм, поэтому на кладку печи потребуется всего лишь 211 кирпичей. Теплоотдача печи при одной топке в сутки — 850 ккал/ч, при двух топках — 1300 ккал/ч.
   Печь устанавливается на прочный фундамент с двухслойной гидроизоляцией, присоединяется к стенному дымоходу, насадной или коренной трубам. Топку печи производят только по-зимнему.
   Рассмотрим особенности устройства печи. Варочная камера с дверкой размещается над чугунной плитой. Внутри камеры предусмотрено вентиляционное отверстие или канал диаметром 60 мм, служащие для удаления запахов. Духовой шкаф располагается выше варочной камеры. Горячие газы проходят по каналу из-под чугунной плиты под духовой шкаф, нагревают его с нижней и задней стороны и только после этого направляются в дымовой канал.

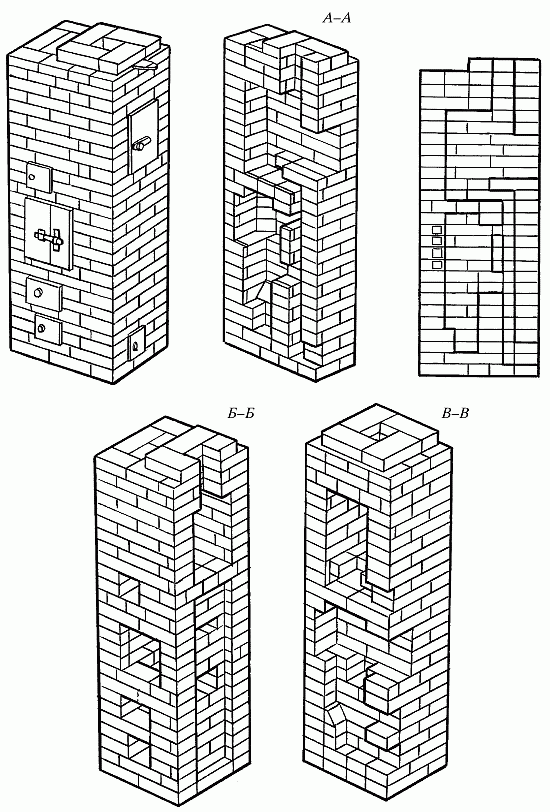

   Рис. 69. Малогабаритная отопительно-варочная печь с тепловым шкафом конструкции В.А. Потапова

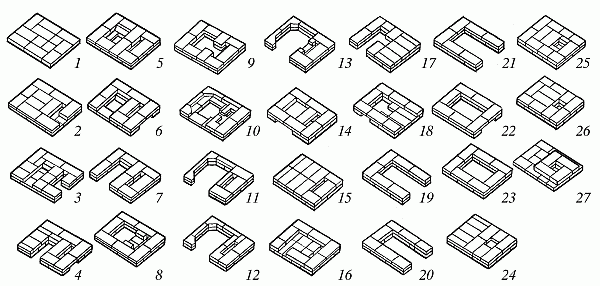

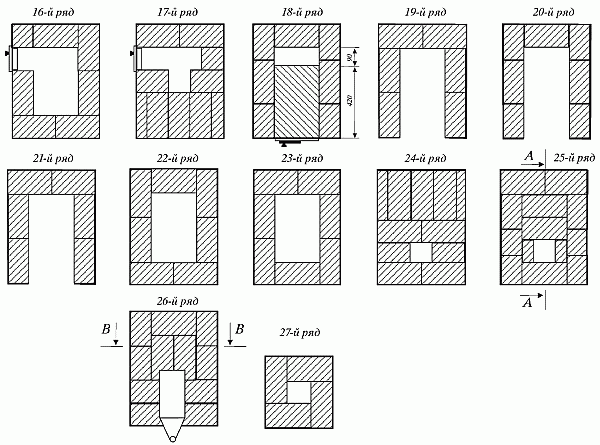

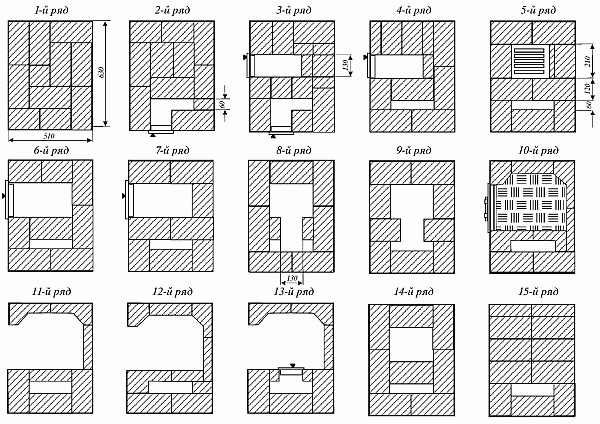

   Рис. 69 (продолжение). Последовательность кладки

   Рис. 69 (продолжение). Последовательность кладки

   Рис. 69 (продолжение). Последовательность кладки
    Материалы для кладки печи:
   — кирпич обыкновенный — 211 шт.;
   — плита чугунная 360 х 410 мм, с одной конфоркой — 1 шт.;
   — дверка топочная 130 х 210 мм — 1 шт.;
   — дверка поддувальная 130 х 140 мм — 1 шт.;
   — дверка прочистная 130 х 140 мм — 1 шт.;
   — дверка чугунная для вентиляционного канала 130 х 75 мм — 1 шт.;
   — решетка колосниковая 180 х 200 мм — 1 шт.;
   — задвижка печная 140 х 140 мм — 1 шт.;
   — уголок стальной 32 х 32 х 4 мм — 8 шт.;
   — проволока стальная вязальная 1,5–1,8 мм — 4,5 м;
   — железо кровельное 500 х 700 мм — 0,35 м2;
   — рубероид — 1,0 м2.
    Последовательность кладки
   1-й ряд — выкладывается из целого кирпича строго горизонтально.
   2-й ряд — закладывается канал размером 140 х 260 мм, устанавливается прочистная дверка.
   3-й ряд — устройство зольника и укрепление дверки для него.
   4-й ряд — перекрытие чистки (поддувало оставляют без изменений).
   5-й ряд — выкладывается в соответствии с порядовкой. Устанавливается колосниковая решетка, с передней и задней стороны топливника стесывается кирпич. Размеры канала остаются неизменными.
   6-й ряд — установка дверки топливника.
   7-й ряд — выкладывается аналогично 6-му ряду с соблюдением перевязки швов.
   8-й ряд — устройство перекрытия топочной дверки с образованием отверстия для укладки чугунной плиты. С правой стороны следует оставить канал, через который газы будут выходить в уже имеющийся канал.
   9-й ряд — выкладывается аналогично 8-му ряду с соблюдением перевязки швов.
   10-й ряд — выкладывается в соответствии с порядовкой. Устанавливается дверка варочной камеры. С левой и задней стороны стенку кладут толщиной в четверть кирпича с целью расширения камеры.
   11–12-й ряды — выкладываются в соответствии с порядовкой.
   13-й ряд — в этом ряду нужно оставить отверстие с правой стороны, в которое будет установлена дверка для вентиляции варочной камеры.
   14-й ряд — для увеличения высоты камеры в верхней ее части оставляют отверстие.
   15-й ряд — служит перекрытием для 14-го ряда. В этом ряду следует оставить один канал, который проходит со 2-го ряда.
   16–17-й ряды — установка дверки чистки.
   18–23-й ряды — выкладываются в соответствии с порядовкой. Устанавливается духовой шкаф.
   24-й и последующие ряды — устройство перекрытия верха печи, установка дымовой задвижки.

Отопительно-варочная печь

   Отопительно-варочную печь (рис. 70)топят как по-летнему, так и по-зимнему. Ее масса без трубы составляет 1900 кг. Печь имеет следующие размеры: длина — 1020 мм, ширина — 640 мм и высота — 2240 мм. При двух топках в сутки теплоотдача печи составляет 2800 ккал/ч.
   Отопительно-варочная печь устанавливается на фундамент, который не доводят до уровня пола на два ряда кирпичной кладки. Между 1-м и 2-м рядом укладывают два слоя толя. На уровне 100–150 мм выше уровня земли необходимо сделать гидроизоляцию.

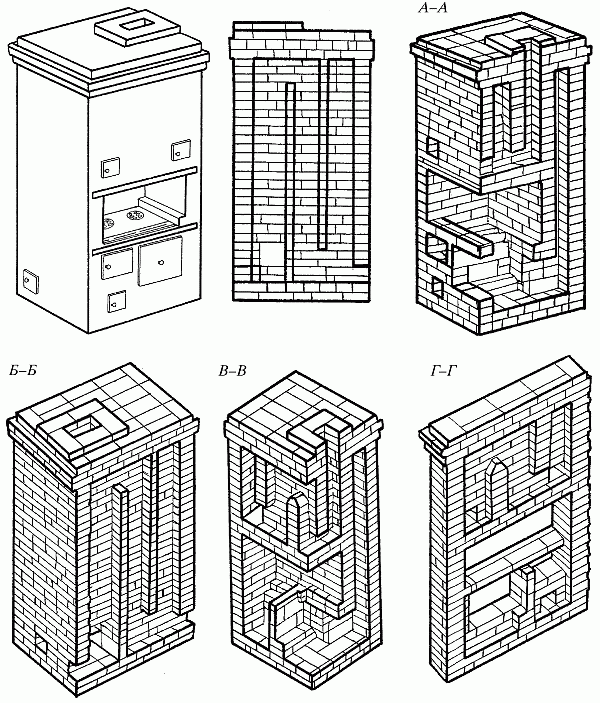

   Рис. 70. Отопительно-варочная печь

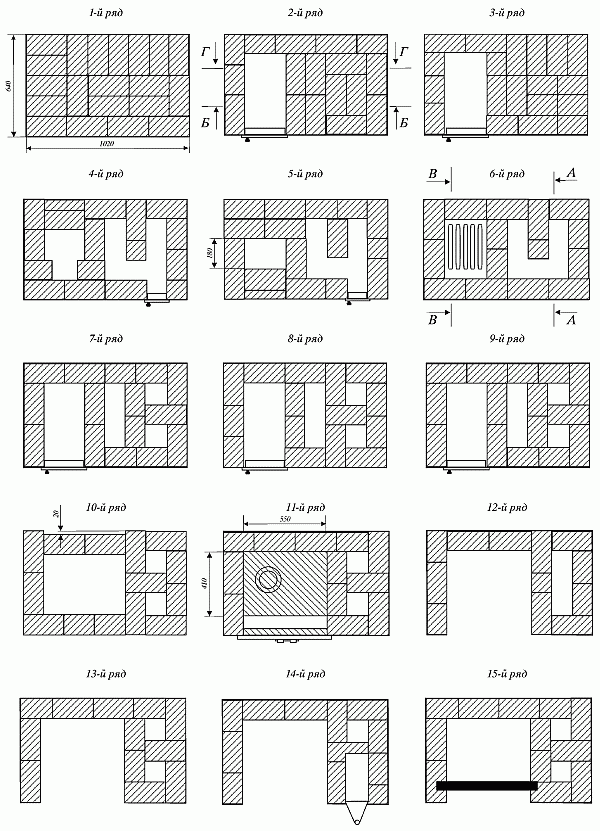

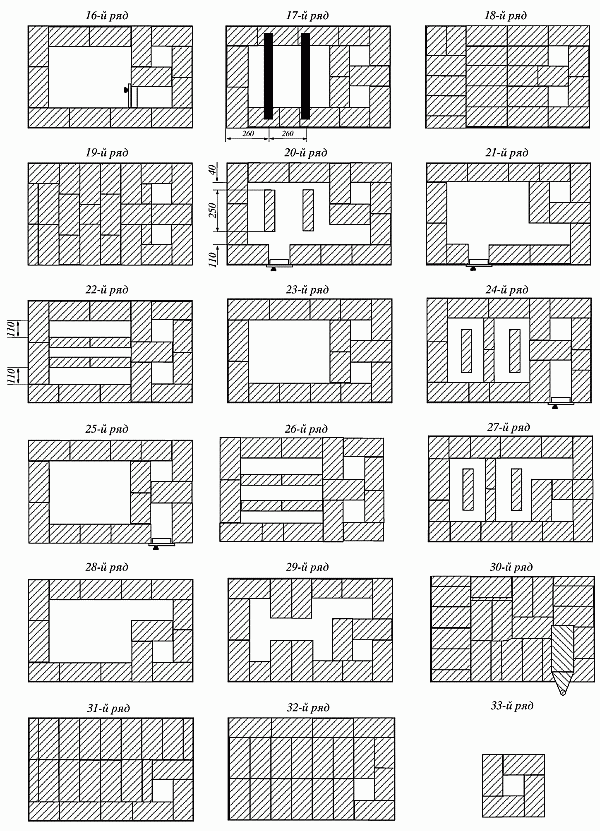

   Рис. 70 (продолжение). Последовательность кладки

   Рис. 70 (продолжение). Последовательность кладки

   Рис. 70 (продолжение). Последовательность кладки
    Материалы для кладки печи:
   — кирпич красный — 400 шт.;
   — кирпич огнеупорный (можно заменить его отборным красным) — 70 шт.;
   — решетка колосниковая 250 х 250 мм — 1 шт.;
   — дверка топочная 260 х 205 мм — 1 шт.;
   — дверка поддувальная 260 х 140 мм — 1 шт.;
   — дверка прочистная 130 х 140 мм — 2 шт.;
   — дверка самоварника 130 х 140 мм — 1 шт.;
   — дверка для варочной камеры — 1 шт.;
   — задвижка дымовая 130 х 140 мм — 2 шт.;
   — плита чугунная — 1 шт.;
   — рубероид для гидроизоляции — 1,5 м2;
   — кровельная сталь для предтопочного листа 500 х 700 мм — 0,35 м2.
    Последовательность кладки печи
   1-й ряд — выкладывается в угольник строго горизонтально.
   2-й ряд — выкладывается с соблюдением перевязки швов, начиная с установки дверки поддувала.
   3-й ряд — кладка производится в соответствии с порядовкой. Высота этого ряда кладки соответствует высоте рамки поддувальной дверки.
   4-й ряд — кладку начинают с правой стороны печи. Устанавливается дверка чистки.
   5-й ряд — кладка ведется аналогично 4-му ряду. Сужают отверстие над зольником.
   6-й ряд — выкладывается из обычного, лучше огнеупорного кирпича. Колосниковая решетка устанавливается на 5-й ряд кладки, при этом кладка 6-го ряда по всем сторонам решетки не доводится до нее на 10–15 мм. Это расстояние необходимо для свободного расширения металла при его нагревании в процессе топки печи.
   7-й ряд — выкладывается в соответствии с порядовкой. Устроенный ранее в виде буквы П канал перекрывается кладкой таким образом, чтобы образовались три канала: два квадратных в полкирпича и один в полтора кирпича. Устанавливается топочная дверка, которая должна опираться на 6-й ряд и на нем же закрепляться.
   8–9-й ряды — отличаются от предыдущего только перевязкой швов.
   10-й ряд — выкладывается из огнеупорного кирпича максимально горизонтально, т. к. на него будет установлен чугунный настил. В ходе кладки должно остаться только два канала квадратного сечения с перекрытием топочной дверки. Против топливника задней стенки на 20 мм внутрь печи выдвигаются два кирпича, что связано с размерами стандартной чугунной плиты для варочной камеры.
   11-й ряд — выкладывается из обычного кирпича. С правой стороны печи остаются те же два канала. Отверстие над топкой перекрывается чугунным настилом, поверх которого ведется кладка. Для того чтобы оставить зазор между кладкой и настилом, в кирпичах следует срубить кромки. С опорой на 10-й ряд устанавливается и прочно закрепляется дверка варочной камеры.
   12-й ряд — выкладывается в соответствии с порядовкой. Два квадратных канала преобразуют в один, которому придают форму прямоугольника длиной в полтора кирпича.
   13-й ряд — выкладывается в соответствии с порядовкой, аналогично предыдущему ряду. Прямоугольный канал перекрывается так, чтобы образовались два квадратных канала в полкирпича.
   14-й ряд — выкладывается аналогично 13-му ряду. В этом ряду устанавливается задвижка, которую открывают в летнее время, когда печь не топится.
   15-й ряд — кладка с соблюдением перевязки швов, перекрытие задвижки. В том же ряду укладывается листовая сталь сечением 50 х 50 х 5 мм, длиной 620 мм, устраивается перекрытие верха варочной камеры, которое выполняется на одном уровне с верхом рамки дверки.
   16-й ряд — перекрывается дверка камеры, в ней устраивается отверстие, в которое устанавливается дверка, необходимая для вентиляции варочной камеры (удаление пара, гари, запахов).
   17-й ряд — выкладывается в соответствии с порядовкой. Перекрывается поставленная дверка. Над верхом варочной камеры укладываются две стальные полосы сечением 50 х 5 мм, длиной 500 мм, поверх которых устраивается перекрытие верха варочной камеры.
   18–19-й ряды — перекрытие верха варочной камеры. Кладка ведется с соблюдением перевязки швов. С правой стороны печи следует оставить два канала квадратного сечения.
   20–21-й ряды — кладка ведется таким образом, чтобы остался только один квадратный канал. Устанавливается чистка. На верх перекрытой варочной камеры с внутренней стороны печи (кладки) кладут на ребро два кирпича, отступив от задней стенки на 40 мм, а от передней — на 110 мм.
   22–23-й ряды — кладка ведется таким образом, чтобы с правой стороны печи образовались два канала квадратного сечения. Внутри печи кирпичи укладываются на ребро, при этом должны остаться три продольных канала: два крайних шириной по 110 мм и средний шириной 50 мм.
   24–25-й ряды — выкладываются с перевязкой швов так, чтобы с правой стороны печи остались два канала. Устанавливается дверка самоварника.
   26-й ряд — выкладывается аналогично 22-му ряду.
   27–28-й ряды — кладка ведется таким образом, чтобы с правой стороны остался только один квадратный канал размером 130 х 130 мм. Внутри печи кирпичи следует ставить на ребро и располагать на одинаковом расстоянии от стенок печи и друг от друга.
   29-й ряд — выкладывается так, что с правой стороны остается один канал квадратного сечения. Со стороны передней и задней стенок укладывается по два кирпича, выходящих внутрь наполовину их длины.
   30-й ряд — выполняется перекрытие тепловой камеры. Устанавливается задвижка для закрывания всей печи в целом.
   31–32-й ряды — выкладываются с соблюдением перевязки швов. В конце кладки над тепловой камерой, у потолка, должно быть три ряда кладки, что соответствует требованиям противопожарной безопасности.
   Далее с учетом перевязки швов выкладывается труба, сечение дымового канала которой составляет 130 х 130 мм.

Отопительно-варочная печь «Шведка»

   Печь «Шведка» (рис. 71)обычно выкладывается в небольших домах, площадь которых не превышает 30 м2. Располагаться печь должна следующим образом: лицевая сторона с топкой и плитой выходит на кухню, а задняя стена — в комнату. Важными преимуществами отопительно-варочной печи «Шведка» являются ее малые габариты и экономичность. Для топки печи на весь отопительный сезон потребуется примерно 1,5 т угля. Топить печь можно и дровами. При кладке печи необходимо учесть, что при использовании в качестве топлива дров топочную дверку придется опустить на один ряд, также следует уложить более длинные колосниковые решетки. Размеры печи таковы: длина — 1010 мм, ширина — 880 мм и высота — 2170 мм.

   Рис. 71. Отопительно-варочная печь «Шведка»

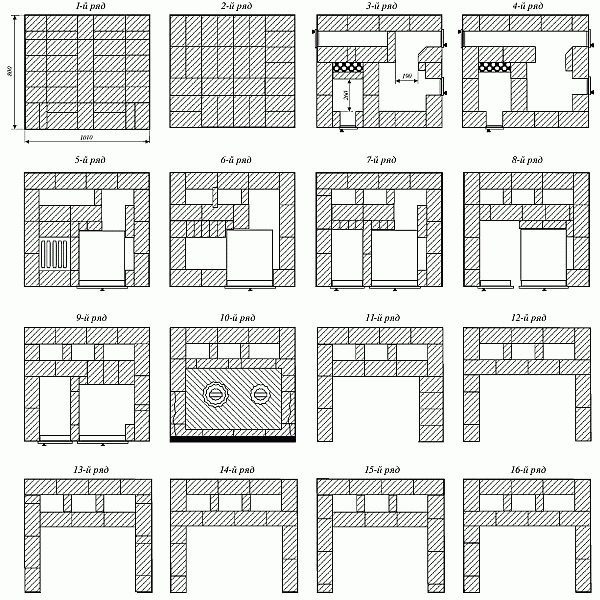

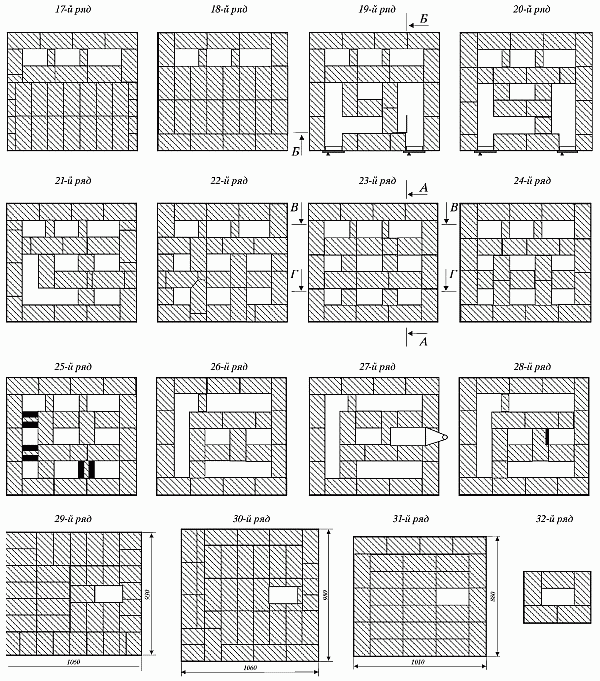

   Рис. 71 (продолжение). Последовательность кладки

   Рис. 71 (продолжение). Последовательность кладки

   Рис. 71 (продолжение). Последовательность кладки
    Материалы для кладки печи:
   — кирпич, включая огнеупорный, — 680 шт.;
   — дверка топочная 210 х 250 мм — 1 шт.;
   — дверка поддувальная 140 х 140 мм — 1 шт.;
   — дверка чистки 140 х 140 мм — 5 шт.;
   — плита чугунная 410 х 710 мм — 1 шт.;
   — духовка 450 х 360 х 300 мм — 1 шт.;
   — колосники штучные (длина 300 мм) — 10 шт.;
   — сталь угловая 40 х 40 х 4 мм — 2 м;
   — сталь листовая — 2 м;
   — лист предтопочный 500 х 700 мм — 1 шт.
    Последовательность кладки
   1–2-й ряды — кирпич укладывается плашмя с соблюдением размеров и прямоугольной формы основания.
   3-й ряд — формирование зольниковой камеры и установка поддувальной и трех прочистных дверок.
   4-й ряд — выкладывается аналогично 3-му ряду с соблюдением перевязки швов.
   5-й ряд — установка колосниковой решетки и духовки, перекрытие поддувальной дверки и трех дверок чистки.
   6-й ряд — формирование топочной камеры. Между топкой и духовкой огнеупорный кирпич следует класть на ребро.
   7-й ряд — формирование газоходов задней стенки.
   8-й ряд — перекрытие газохода между задней стенкой духовки и вертикальными каналами отопительного щита в соответствии с порядовкой.
   9-й ряд — окончательное перекрытие газохода между задней стенкой духовки и вертикальными каналами отопительного щита.
   10-й ряд — перекрытие топочной дверки и духовки. После завершения кладки 10-го ряда по углу лицевой стороны укладываются чугунная плита и угловая сталь, размеры которой составляют 1000 х 40 х 40 мм. На верх духовки предварительно наносится слой глинопесчаного раствора толщиной 10–20 мм. Перегородку между духовкой и топочной камерой также следует поднять на 10–20 мм и сравнять со слоем раствора. Угловая сталь крепится с помощью стальной пережженной проволоки.
   11-й ряд — устройство полного перекрытия канала между плитой и боковой правой стенкой.
   12–16-й ряды — формирование варочной камеры и трех вертикальных газоходов в соответствии с порядовкой.
   17–18-й ряды — по предварительно уложенной полосовой стали и стальному уголку перекрывается варочная камера.
   19–20-й ряды — установка двух чисток газоходов лицевой стороны печи.
   21–28-й ряды — формирование газоходов в соответствии с порядовкой. На 27-м ряду следует установить дымовую задвижку.
   29-й ряд — перекрытие верхних газоходов с расширением кладки на 50 мм как по длине, так и по ширине, которое образует выступ-карниз.
   30-й ряд — второй ряд перекрытия с увеличением длины и ширины кладки еще на 50 мм.
   31-й ряд — ширина и длина перекрытия доводится до размеров 27-го ряда.
   32-й ряд — выкладывается основание насадной трубы в пять кирпичей.

Треугольная отопительная печь

   Треугольная отопительная печь (рис. 72)может равномерно обогревать сразу три комнаты, потому что все ее три стороны обладают одинаковой теплоотдачей, тогда как в прямоугольных печах основное количество тепла поступает в помещение от боковых стенок, та же часть помещения, которая располагается с топочной стороны, обогревается недостаточно. Кроме того, конструкция треугольной печи допускает возможность присоединения с одной ее стороны углового камина.
   Сложность конструкции данной печи состоит в том, что при кладке придется отесывать большое количество кирпичей. Как известно, колотый и тесаный кирпич сравнительно быстро утрачивает свои структурные качества и разрушается под воздействием перепадов температур. Для того чтобы избежать быстрого разрушения печи, перед тем как приступить к ее кладке, необходимо проверить, насколько хорошо поддается колке и стесыванию подготовленный красный кирпич. В том случае, если его качество неудовлетворительное, кирпич может хорошо раскалываться пополам, но при стесывании углов будет крошиться, что приведет к увеличению расхода материалов на кладку печи.
   Так как для топки треугольной печи можно использовать любое твердое топливо, кладка ее топочной камеры выполняется из огнеупорного кирпича.

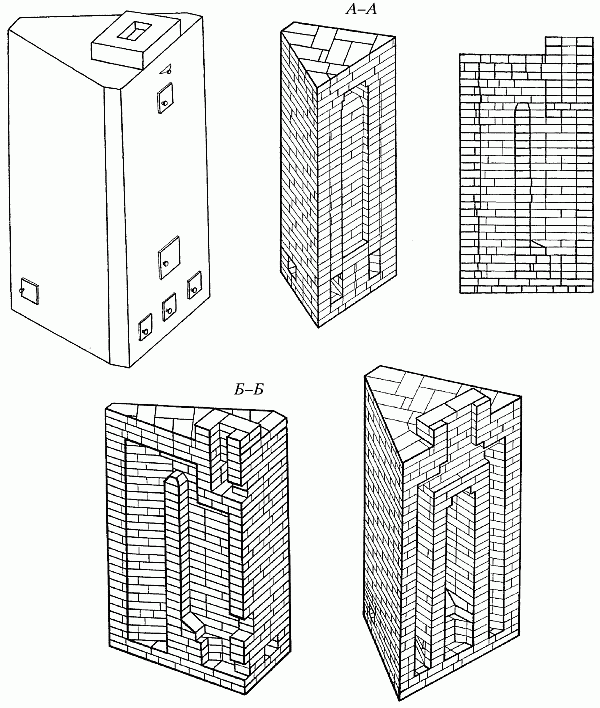

   Рис. 72. Треугольная отопительная печь

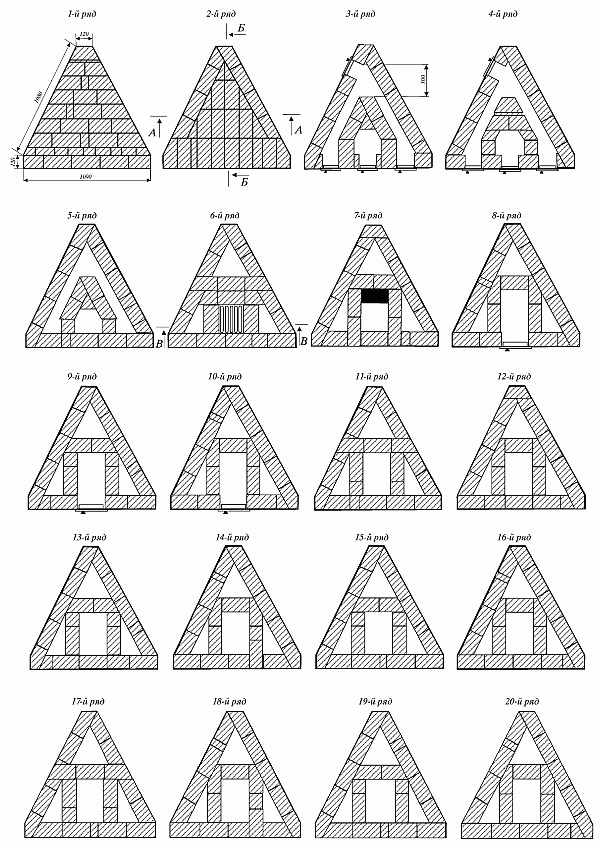

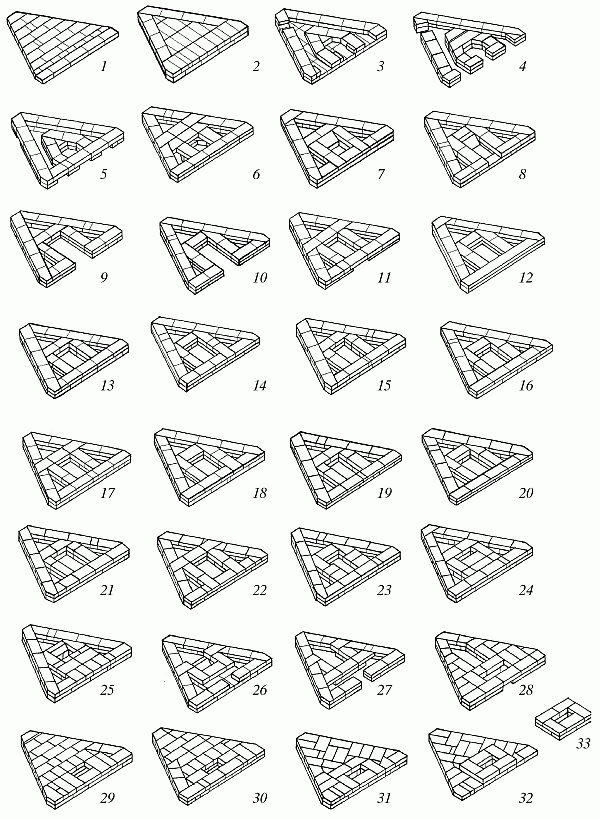

   Рис. 72 (продолжение). Последовательность кладки

   Рис. 72 (продолжение). Последовательность кладки

   Рис. 72 (продолжение). Последовательность кладки
    Материалы для кладки печи:
   — кирпич красный — 580 шт.;
   — кирпич огнеупорный — 35 шт.;
   — дверка топочная 250 х 210 мм — 1 шт.;
   — дверка поддувальная 140 х 140 мм — 1 шт.;
   — дверка прочистная 140 х 140 мм — 4 шт.;
   — решетка колосниковая 250 х 250 мм — 1 шт.;
   — задвижка 130 х 240 мм — 1 шт.;
   — задвижка 240 х 130 мм — 1 шт.;
   — лист предтопочный 500 х 700 мм — 1 шт.

Кухонные плиты

   Нередко плиты ставят прямо на полу или на подложенном деревянном щите (при условии, что пол достаточно прочный), но лучше делать плиты на фундаменте; в этом случае прочность пола не имеет значения. Теплоотдача плит зависит от их размеров и обычно не превышает 900 ккал/ч. Для того чтобы эффективнее использовать тепло, выделяющееся при сгорании топлива, кухонные плиты часто совмещают с отопительными щитками.
   Плиты могут быть разных размеров, разной степени сложности, с разным числом конфорок. Простые плиты имеют только топливник (топку), закрытый сверху чугунным настилом или чугунной плитой с конфорками.
   Плиты средней сложности, кроме плит с конфорками, чаще всего имеют еще и духовку. Сложные плиты, как правило, оборудуются духовкой и водогрейной коробкой. В простых плитах горячие газы, образующиеся при горении топлива, направляются под чугунный настил или чугунную плиту, а затем по выводу в трубу или отопительный щиток.

Кухонная плита с духовым шкафом

   Данная плита (рис. 73)имеет параметры 1020 х 640 х 770 мм (длина, ширина, высота) и рассчитана под чугунный настил (или же пять плит с конфорками) 530 х 900 мм. Если настил имеет другой размер, необходимо соответственно изменить ширину и длину плиты. Каналы же внутри нее должны остаться прежними. Такая плита обеспечивает теплоотдачу 600 ккал/ч (при двух топках в сутки).

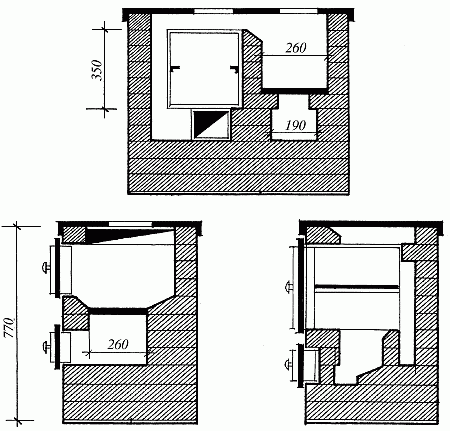

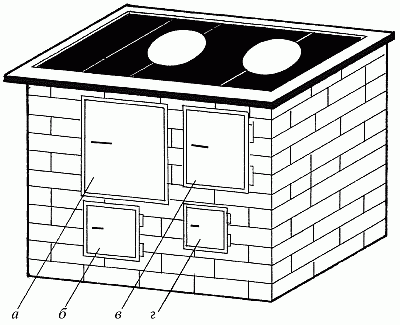

   Рис. 73. Кухонная плита с духовым шкафом: а — духовой шкаф; б — чистка; в — топливник; г — поддувало
    Материалы:
   — кирпич обыкновенный красный — 175 шт.;
   — раствор глиняный — 50 л;
   — сталь кровельная, лист предтопочный 500 х 700 мм — 1 шт.;
   — сталь кровельная под плиту 1020 х 640 мм — 1 шт.;
   — войлок строительный — 1 кг;
   — лента стальная 25 х 15 мм — 1,2 м;
   — уголок стальной для обвязки 30 х 30 х 4 мм — 8 шт.;
   — плиты чугунного настила 530 х 180 мм, с конфорками — 5 шт.;
   — шкаф духовой 350 х 350 х 450 мм — 1 шт.;
   — дверка топочная 250 х 210 мм — 1 шт.;
   — дверка поддувальная 130 х 140 мм — 1 шт.;
   — дверка прочистная 130 х 140 мм — 1 шт.;
   — задвижка (вьюшка) дымовая 130 х 130 мм — 1 шт.;
   — решетка колосниковая 250 х 180 мм — 1 шт.
   Кладку плиты необходимо проводить в точном соответствии с порядовкой (рис. 74). Швы между кирпичами заполняют глиняным раствором, выдерживая их одинаковую ширину на протяжении всей кладки. В процессе кладки периодически необходимо проверять вертикальность стен плиты. Для прочности кладки кирпичи в ряду укладывают с обязательным соблюдением перевязки швов. Если кладка осуществляется на полу или на подложенном деревянном щите, нужно предварительно подготовить площадку. На пол (или на деревянный щит) укладывают два слоя листового асбеста или листового войлока, как следует вымоченного в глиняном растворе, и накрывают листом кровельной стали, вырезанным по размеру очага. Лист прибивают гвоздями к полу (щиту), а лишний, выступающий за край войлок или асбест обрезают. Стальной лист покрывают глиняным раствором, после чего выкладывают на него первый ряд кирпичей, также скрепляя их между собой глиняным раствором.

   Рис. 74. Кухонная плита с духовым шкафом. Последовательность кладки

Простая кухонная плита

   Размеры плиты: 940 х 550 х 770 мм.
    Материалы:
   — кирпич — 150 шт.;
   — раствор глиняный — 5 ведер;
   — плита чугунная составная двухконфорочная 410 х 360 мм — 2 шт.;
   — решетка колосниковая 25 х 25 мм — 1 шт.;
   — дверка топочная 250 х 205 мм — 1 шт.;
   — дверка поддувальная 130 х 140 мм — 1 шт.;
   — дверка прочистная 130 х 140 мм — 1 шт.;
   — уголки стальные для обвязки 30 х 30 х 4 мм — 8 шт.
    Последовательность кладки
   1-й ряд — сплошная кладка.
   2-й ряд — средний канал перекрывается.
   3-й ряд — второй ряд перекрывается, устраивается напуск в 5 см.
   4-й ряд — кладка с перевязкой швов, один из средних кирпичей стесывают книзу.
   5-й ряд — установка прочистной и поддувальной дверок, кладка стенки вертикального канала.
   6-й ряд — перекрывается канал дымохода.
   7-й ряд — перекрывается поддувало, устанавливается духовой шкаф.
   8-й ряд — отверстие над поддувалом сужается.
   9-й ряд — устанавливается колосниковая решетка и топочная дверка.
   10-й ряд — перекрывается проем между духовым шкафом, каналом и перегородкой.
   11-й ряд — над перегородкой кладется стесанный кирпич.
   12-й ряд — поверхность выравнивается глиняным раствором, устанавливается и обвязывается стальным уголком двухконфорочная чугунная плита.

Кухонная плита с духовкой

   Размеры плиты — 650 х 1000 мм, масса — 630 кг.
    Материалы:
   — кирпич обыкновенный — 175 шт.;
   — раствор глиняный — 40 л;
   — дверка топочная 250 х 205 мм — 1 шт.;
   — дверка прочистная 140 х 140 мм — 1 шт.;
   — дверка поддувальная 140 х 140 мм — 1 шт.;
   — задвижка дымовая 130 х 130 мм — 1 шт.;
   — плита чугунная 530 х 120 мм — 1 шт.;
   — плита чугунная двухконфорочная 530 х 360 мм — 1 шт.;
   — шкаф духовой 350 х 350 х 450 мм — 1 шт.;
