4-й ряд — устанавливается поддувальная дверка второй топливной камеры.
5-й ряд — перекрытие дверки поддувала основного топливника, отверстие над поддувалом сужается. С правой стороны печи устанавливается водогрейная коробка. Слева от нее оставляется канал размером 7 х 21 см. На столбики кладется перегородка.
6-й ряд — над обоими поддувалами устанавливают колосниковые решетки. Перекрывается дверка дополнительной топливной камеры.
7-й ряд — устанавливается топочная дверка основного топливника.
8-й ряд — ведется кладка на уровне верха водогрейной коробки. Между кирпичом и верхом коробки оставляется подвертка высотой 7 см. Наискосок над коробкой укладывают на кирпичи стальную полосу.
9-й ряд — перекрыша водогрейной коробки.
В дальнейшем кладку ведут точно так же, как и в варианте для печи без водогрейной коробки.
Отопительно-варочная печь конструкции И.Ф. Волкова
Отопительно-варочная печь конструкции К.Я. Буслаева
Малая отопительно-варочная печь
Малая отопительно-варочная печь с духовкой
Печь Т-образной формы
Круглая печь в металлическом футляре
Прямоугольная бесканальная отопительная печь
Прямоугольная отопительная печь с тремя вертикальными каналами
Прямоугольная толстостенная отопительная печь, отштукатуренная (ОПТ-3)
5-й ряд — перекрытие дверки поддувала основного топливника, отверстие над поддувалом сужается. С правой стороны печи устанавливается водогрейная коробка. Слева от нее оставляется канал размером 7 х 21 см. На столбики кладется перегородка.
6-й ряд — над обоими поддувалами устанавливают колосниковые решетки. Перекрывается дверка дополнительной топливной камеры.
7-й ряд — устанавливается топочная дверка основного топливника.
8-й ряд — ведется кладка на уровне верха водогрейной коробки. Между кирпичом и верхом коробки оставляется подвертка высотой 7 см. Наискосок над коробкой укладывают на кирпичи стальную полосу.
9-й ряд — перекрыша водогрейной коробки.
В дальнейшем кладку ведут точно так же, как и в варианте для печи без водогрейной коробки.
Отопительно-варочная печь конструкции И.Ф. Волкова
Устройство (рис. 55, а)

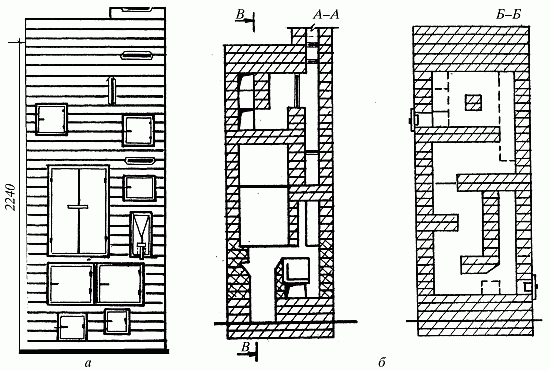

Рис. 55. Печь И.Ф. Волкова: а — устройство; б — последовательность кладки
Печь имеет размеры 108 х 89 х 234 см. В конструкцию плиты включена чугунная жарочная плита, заключенная в варочную камеру, из которой выходит вытяжной канал. Предусмотрены также водогрейная коробка и духовой шкаф. Конструкция плиты позволяет топить ее в двух режимах теплоотдачи — зимнем и летнем.
Материалы:
— кирпич обыкновенный — 420 шт.;
— кирпич огнеупорный — 100 шт.;
— раствор глиняный обыкновенный — 200 л;
— раствор глиняный огнеупорный — 50 кг;
— дверка топочная 210 х 250 мм — 1 шт.;
— дверки поддувальные и прочистные 130 х 130 мм — 5 шт.;
— дверка для варочной камеры 380 х 640 мм — 1 шт.;
— плита чугунная с конфоркой — 2 шт.;
— плита чугунная 180 х 530 мм — 1 шт.;
— коробка водогрейная 150 х 280 х 570 мм — 1 шт.;
— шкаф духовой 300 х 280 х 570 мм — 1 шт.;
— решетка сушильная 350 х 580 мм — 1 шт.;
— решетка колосниковая 180 х 250 мм — 1 шт.

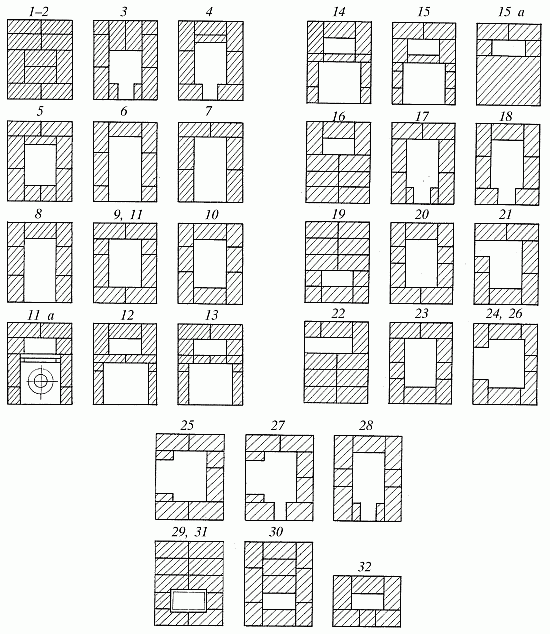

Последовательность кладки (рис. 55, б)
1-й ряд — сплошная кладка, оставляется место для зольника размером 25 х 13 мм. Один кирпич стесывают, делая наклон в сторону зольника.
2-й ряд — кладка ведется с перевязкой швов, устанавливается поддувальная дверка.
3-й ряд — устанавливается первая прочистная дверка справа от поддувальной, поддувальное отверстие делают при помощи стесанного кирпича.
4-й ряд — устанавливается вторая прочистная дверка на правой стенке печи, перекрывается дверка поддувала, а возле второй прочистной дверки кладут половинку кирпича, которая послужит опорой для духового шкафа.
5-й ряд — кладка из огнеупорного кирпича, устанавливается колосниковая решетка над отверстием зольника, перекрывается первая чистка.
6-й ряд — устанавливается духовка и топочная дверка.
7-й ряд — перекрывается канал. Кирпичом, установленным на ребро, обкладывают боковые стенки духовки.
8-й ряд — целиком перекрывается канал за духовкой.
9-й ряд — заканчивается облицовка духовки со стороны топливника. Верхний кирпич выпускают примерно на 1,5 см выше духовки и стесывают. Верх духовки покрывают глиняным раствором.
10-й ряд — перекрываются дверка топки и перегородка между духовкой и стенкой печи.
11-й ряд — устанавливаются чугунные плиты с конфорками над топкой, водогрейная коробка и дверка варочной камеры. Водогрейная коробка должна отстоять от варочной камеры на 5–7 см (толщина кирпича, уложенного на ложок).
12-й ряд — начало перекрытия горизонтального канала.
13-й ряд — завершение перекрытия горизонтального канала.
14-й ряд — удлиняют горизонтальный канал, позади водогрейной коробки кладут кирпич, стесанный в задней части.
15-й ряд — перекрытие водогрейной коробки.
16-й ряд — сдвигают канал над водогрейной коробкой на полкирпича вперед, по трем сторонам варочной камеры кладут 5 кусков полосовой стали длиной 12 см, шириной 2,5 см и толщиной 3 мм, концы должны заходить в варочную камеру на 2 см. Два куска такой же стали длиной 15 см подкладывают под кирпич с задней стороны печи.
17-й ряд — укладывают решетку для сушки и устанавливают чистку над водогрейной коробкой.
18-й ряд — сужение канала над чисткой.
19-й ряд — перекрытие чистки и установка летней задвижки.
20-й ряд — с правой стороны варочной камеры устанавливают вытяжку. С внутренней стороны кладут стальной уголок.
21-й ряд — перекрытие верха варочной камеры тремя полосками стали.
22-й ряд — перекрытие варочной камеры, вытяжки, части заднего канала.
23-й ряд — установка самоварника.
24-й ряд — начало кладки верхней части печи, установка обеих чисток.
25-й ряд — кладется так же, как и 24-й.
26-й ряд — перекрытие чистки и горизонтального канала.
27-й ряд — установка вертикальной задвижки.
28-й и 29-й ряды — кладка по чертежу.
30-й ряд — перекрытие верха печи, при этом оставляют один канал.
31-й ряд — второй ряд перекрытия, установка последней горизонтальной задвижки.
32-й ряд — третий ряд перекрытия.
С 33-го ряда начинается кладка дымовой трубы.
Печь имеет размеры 108 х 89 х 234 см. В конструкцию плиты включена чугунная жарочная плита, заключенная в варочную камеру, из которой выходит вытяжной канал. Предусмотрены также водогрейная коробка и духовой шкаф. Конструкция плиты позволяет топить ее в двух режимах теплоотдачи — зимнем и летнем.
Материалы:
— кирпич обыкновенный — 420 шт.;
— кирпич огнеупорный — 100 шт.;
— раствор глиняный обыкновенный — 200 л;
— раствор глиняный огнеупорный — 50 кг;
— дверка топочная 210 х 250 мм — 1 шт.;
— дверки поддувальные и прочистные 130 х 130 мм — 5 шт.;
— дверка для варочной камеры 380 х 640 мм — 1 шт.;
— плита чугунная с конфоркой — 2 шт.;
— плита чугунная 180 х 530 мм — 1 шт.;
— коробка водогрейная 150 х 280 х 570 мм — 1 шт.;
— шкаф духовой 300 х 280 х 570 мм — 1 шт.;
— решетка сушильная 350 х 580 мм — 1 шт.;
— решетка колосниковая 180 х 250 мм — 1 шт.
Последовательность кладки (рис. 55, б)
1-й ряд — сплошная кладка, оставляется место для зольника размером 25 х 13 мм. Один кирпич стесывают, делая наклон в сторону зольника.
2-й ряд — кладка ведется с перевязкой швов, устанавливается поддувальная дверка.
3-й ряд — устанавливается первая прочистная дверка справа от поддувальной, поддувальное отверстие делают при помощи стесанного кирпича.
4-й ряд — устанавливается вторая прочистная дверка на правой стенке печи, перекрывается дверка поддувала, а возле второй прочистной дверки кладут половинку кирпича, которая послужит опорой для духового шкафа.
5-й ряд — кладка из огнеупорного кирпича, устанавливается колосниковая решетка над отверстием зольника, перекрывается первая чистка.
6-й ряд — устанавливается духовка и топочная дверка.
7-й ряд — перекрывается канал. Кирпичом, установленным на ребро, обкладывают боковые стенки духовки.
8-й ряд — целиком перекрывается канал за духовкой.
9-й ряд — заканчивается облицовка духовки со стороны топливника. Верхний кирпич выпускают примерно на 1,5 см выше духовки и стесывают. Верх духовки покрывают глиняным раствором.
10-й ряд — перекрываются дверка топки и перегородка между духовкой и стенкой печи.
11-й ряд — устанавливаются чугунные плиты с конфорками над топкой, водогрейная коробка и дверка варочной камеры. Водогрейная коробка должна отстоять от варочной камеры на 5–7 см (толщина кирпича, уложенного на ложок).
12-й ряд — начало перекрытия горизонтального канала.
13-й ряд — завершение перекрытия горизонтального канала.
14-й ряд — удлиняют горизонтальный канал, позади водогрейной коробки кладут кирпич, стесанный в задней части.
15-й ряд — перекрытие водогрейной коробки.
16-й ряд — сдвигают канал над водогрейной коробкой на полкирпича вперед, по трем сторонам варочной камеры кладут 5 кусков полосовой стали длиной 12 см, шириной 2,5 см и толщиной 3 мм, концы должны заходить в варочную камеру на 2 см. Два куска такой же стали длиной 15 см подкладывают под кирпич с задней стороны печи.
17-й ряд — укладывают решетку для сушки и устанавливают чистку над водогрейной коробкой.
18-й ряд — сужение канала над чисткой.
19-й ряд — перекрытие чистки и установка летней задвижки.
20-й ряд — с правой стороны варочной камеры устанавливают вытяжку. С внутренней стороны кладут стальной уголок.
21-й ряд — перекрытие верха варочной камеры тремя полосками стали.
22-й ряд — перекрытие варочной камеры, вытяжки, части заднего канала.
23-й ряд — установка самоварника.
24-й ряд — начало кладки верхней части печи, установка обеих чисток.
25-й ряд — кладется так же, как и 24-й.
26-й ряд — перекрытие чистки и горизонтального канала.
27-й ряд — установка вертикальной задвижки.
28-й и 29-й ряды — кладка по чертежу.
30-й ряд — перекрытие верха печи, при этом оставляют один канал.
31-й ряд — второй ряд перекрытия, установка последней горизонтальной задвижки.
32-й ряд — третий ряд перекрытия.
С 33-го ряда начинается кладка дымовой трубы.
Отопительно-варочная печь конструкции К.Я. Буслаева
Устройство (рис. 56)

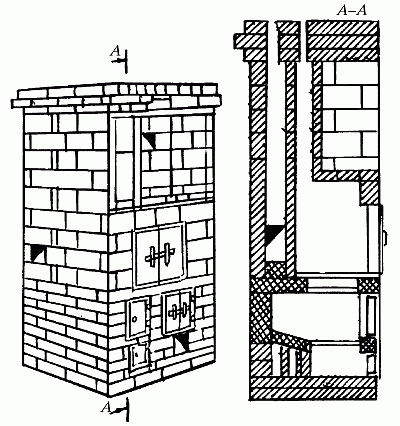

Рис. 56. Печь К.Я. Буслаева. Устройство
Это очень удобная конструкция, предусматривающая преимущественно нижний прогрев и кухонную плиту с вытяжкой. При этом печь достаточно компактна (1020 х 770 х 2010 мм), имеет высокую теплоотдачу и может обогревать помещение большой площади.
Материалы:
— кирпич обыкновенный — 382 шт.;
— кирпич огнеупорный — 43 шт.;
— дверка топочная 250 х 205 мм — 1 шт.;
— дверка поддувальная 140 х 140 мм — 1 шт.;
— дверка варочной камеры 500 х 390 мм — 1 шт.;
— шкаф духовой 500 х 330 х 280 мм — 1 шт.;
— чугунная двухконфорочная плита 700 х 400 мм — 1 шт.;
— задвижка дымовая 250 х 130 мм — 1 шт.;
— задвижка паровытяжная 130 х 130 мм — 1 шт.;
— колосниковая решетка 200 х 300 мм — 1 шт.;
— уголок стальной 45 х 45 х 1010 мм — 3 шт.;
— полоса стальная 350 х 25 х 3 мм — 4 шт.;
20 х 25 х 2 мм — 4 шт.;
1010 х 50 х 4 мм — 4 шт.;
750 х 50 х 4 мм — 4 шт.;
— лист кровельной стали 300 х 280 мм — 1 шт.;
— плитки чугунные 400 х 250 мм, 400 х 150 мм — 2 шт.
Последовательность кладки (рис. 57)

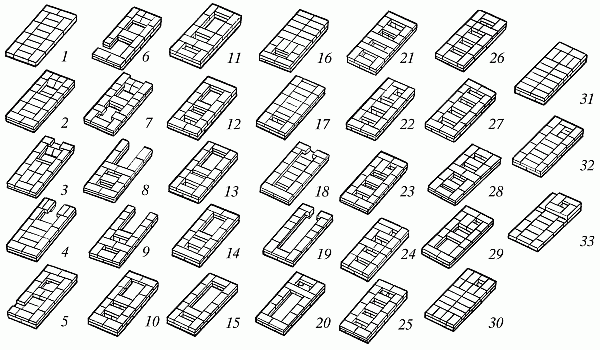

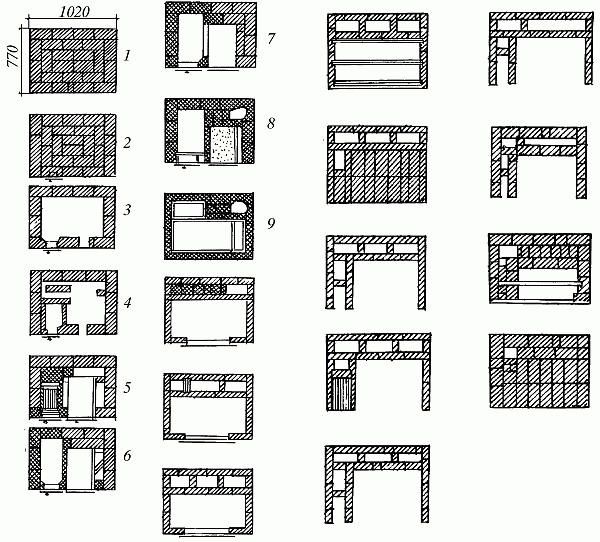

Рис. 57. Печь К.Я. Буслаева. Последовательность кладки
1-й ряд — сплошная кладка в соответствии с чертежом.
2-й ряд — повторяется 1-й ряд с обязательной перевязкой швов. Установка поддувальной дверки.
3-й ряд — закрепление поддувальной дверки. Под духовкой оставляется проем для прочистного окна.
4-й ряд — кладка основания под духовой шкаф, который обкладывают со стороны топливника огнеупорным кирпичом и укрепляют листами кровельного железа с остальных трех сторон.
5-й ряд — установка колосниковой решетки, укладка огнеупорным кирпичом основания топливника, установка топочной дверки, перекрытие поддувальной дверки и прочистного окна.
6-й ряд — закрепление топочной дверки и духового шкафа.
7-й ряд — обкладывание огнеупорным кирпичом, поставленным на ребро, стенок духового шкафа.
8-й ряд — кладка в соответствии с чертежом.
9-й ряд — духовой шкаф на 1 см покрывают глиняным раствором, перекрывают стальной полосой топочную дверку. Устанавливают чугунную плиту с конфорками, опирая ее на полосы 10-миллиметровой стали.
10-й ряд — начало кладки дымооборота. Оставляют окошко для чистки, плиту с конфорками не закладывают. От плиты кладку ведут на ребро.
11-й ряд — перекрытие первой чистки, устройство еще двух опускных каналов для прочистки. На кирпичи этого ряда устанавливают две стальные полосы около 25 см длиной, которые послужат основанием для висячих стенок.
12-й ряд — перекрытие чисток опускных каналов. Крепится проволока, фиксирующая рамку дверки варочной камеры.
13-й ряд — кладка кирпичами, поставленными на ребро, для устройства колпака-паросборника.
14-й ряд — перекрытие варочной камеры. Оставляется отверстие для вытяжки.
15-й и 16-й ряды — кладка в соответствии с чертежом с оставлением места для двух печурок.
17-й ряд — малую печурку перекрывают листом кровельной стали, затем ведут кладку в соответствии с чертежом.
18-й ряд — устройство в задней стенке большой печурки прочистного отверстия. Внутренние стенки первого и второго каналов не доводят до перекрытия на 20 и 13 см соответственно. Верхние грани этих стенок стесывают.
19-й ряд — кирпич кладут плашмя, выводя наружу и внутрь печи выступом на 30 мм.
20-й ряд — перекрытие дымохода. Повторяют выступ на 30 мм с наружной части печи. Установка стального уголка с краю и стальной полосы посередине для перекрытия печурки.
21-й ряд — перекрытие большой печурки и части дымохода. По размеру этот ряд повторяет 19-й. Установка дымовой и паровой задвижек.
22-й ряд — кладка шейки печи в три ряда. Размер дымохода постепенно уменьшают до 13 х 26 см для последующей установки второй задвижки.
После этого начинают вести кладку дымовой трубы с разделками.
Это очень удобная конструкция, предусматривающая преимущественно нижний прогрев и кухонную плиту с вытяжкой. При этом печь достаточно компактна (1020 х 770 х 2010 мм), имеет высокую теплоотдачу и может обогревать помещение большой площади.
Материалы:
— кирпич обыкновенный — 382 шт.;
— кирпич огнеупорный — 43 шт.;
— дверка топочная 250 х 205 мм — 1 шт.;
— дверка поддувальная 140 х 140 мм — 1 шт.;
— дверка варочной камеры 500 х 390 мм — 1 шт.;
— шкаф духовой 500 х 330 х 280 мм — 1 шт.;
— чугунная двухконфорочная плита 700 х 400 мм — 1 шт.;
— задвижка дымовая 250 х 130 мм — 1 шт.;
— задвижка паровытяжная 130 х 130 мм — 1 шт.;
— колосниковая решетка 200 х 300 мм — 1 шт.;
— уголок стальной 45 х 45 х 1010 мм — 3 шт.;
— полоса стальная 350 х 25 х 3 мм — 4 шт.;
20 х 25 х 2 мм — 4 шт.;
1010 х 50 х 4 мм — 4 шт.;
750 х 50 х 4 мм — 4 шт.;
— лист кровельной стали 300 х 280 мм — 1 шт.;
— плитки чугунные 400 х 250 мм, 400 х 150 мм — 2 шт.
Последовательность кладки (рис. 57)
1-й ряд — сплошная кладка в соответствии с чертежом.
2-й ряд — повторяется 1-й ряд с обязательной перевязкой швов. Установка поддувальной дверки.
3-й ряд — закрепление поддувальной дверки. Под духовкой оставляется проем для прочистного окна.
4-й ряд — кладка основания под духовой шкаф, который обкладывают со стороны топливника огнеупорным кирпичом и укрепляют листами кровельного железа с остальных трех сторон.
5-й ряд — установка колосниковой решетки, укладка огнеупорным кирпичом основания топливника, установка топочной дверки, перекрытие поддувальной дверки и прочистного окна.
6-й ряд — закрепление топочной дверки и духового шкафа.
7-й ряд — обкладывание огнеупорным кирпичом, поставленным на ребро, стенок духового шкафа.
8-й ряд — кладка в соответствии с чертежом.
9-й ряд — духовой шкаф на 1 см покрывают глиняным раствором, перекрывают стальной полосой топочную дверку. Устанавливают чугунную плиту с конфорками, опирая ее на полосы 10-миллиметровой стали.
10-й ряд — начало кладки дымооборота. Оставляют окошко для чистки, плиту с конфорками не закладывают. От плиты кладку ведут на ребро.
11-й ряд — перекрытие первой чистки, устройство еще двух опускных каналов для прочистки. На кирпичи этого ряда устанавливают две стальные полосы около 25 см длиной, которые послужат основанием для висячих стенок.
12-й ряд — перекрытие чисток опускных каналов. Крепится проволока, фиксирующая рамку дверки варочной камеры.
13-й ряд — кладка кирпичами, поставленными на ребро, для устройства колпака-паросборника.
14-й ряд — перекрытие варочной камеры. Оставляется отверстие для вытяжки.
15-й и 16-й ряды — кладка в соответствии с чертежом с оставлением места для двух печурок.
17-й ряд — малую печурку перекрывают листом кровельной стали, затем ведут кладку в соответствии с чертежом.
18-й ряд — устройство в задней стенке большой печурки прочистного отверстия. Внутренние стенки первого и второго каналов не доводят до перекрытия на 20 и 13 см соответственно. Верхние грани этих стенок стесывают.
19-й ряд — кирпич кладут плашмя, выводя наружу и внутрь печи выступом на 30 мм.
20-й ряд — перекрытие дымохода. Повторяют выступ на 30 мм с наружной части печи. Установка стального уголка с краю и стальной полосы посередине для перекрытия печурки.
21-й ряд — перекрытие большой печурки и части дымохода. По размеру этот ряд повторяет 19-й. Установка дымовой и паровой задвижек.
22-й ряд — кладка шейки печи в три ряда. Размер дымохода постепенно уменьшают до 13 х 26 см для последующей установки второй задвижки.
После этого начинают вести кладку дымовой трубы с разделками.
Малая отопительно-варочная печь
Устройство (рис. 58)

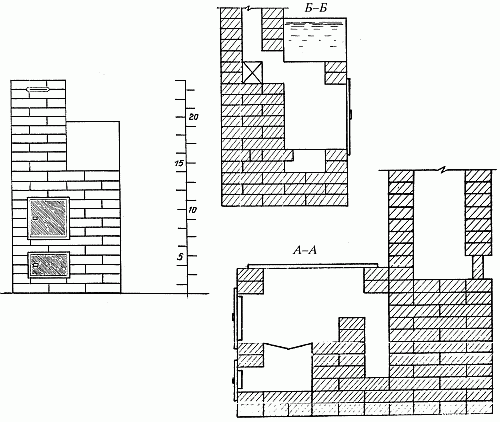

Рис. 58. Малая отопительно-варочная печь. Устройство
Печь этой конструкции может быть возведена в небольшом садовом домике. Помимо водогрейной коробки и жарочной плиты, печь оборудована камерой для просушивания фруктов и ягод.
Материалы
— кирпич обыкновенный — 225 шт.;
— глина — 0,2 м3;
— песок — 0,2 м3;
— решетка колосниковая — 1 шт.;
— дверка топочная 270 х 280 мм — 1 шт.;
— дверка поддувальная 130 х 270 мм — 1 шт.;
— задвижка вьюшечная — 1 шт.;
— плита чугунная — 1 шт.;
— коробка водогрейная 380 х 500 х 300 мм — 1 шт.;
— камера сушильная 380 х 380 х 380 мм — 1 шт.;
— сталь полосовая 450 х 40 х 3 мм — 3 шт.;
— уголок стальной 45 х 45 х 3 мм — 8 шт.
Последовательность кладки (рис. 59)

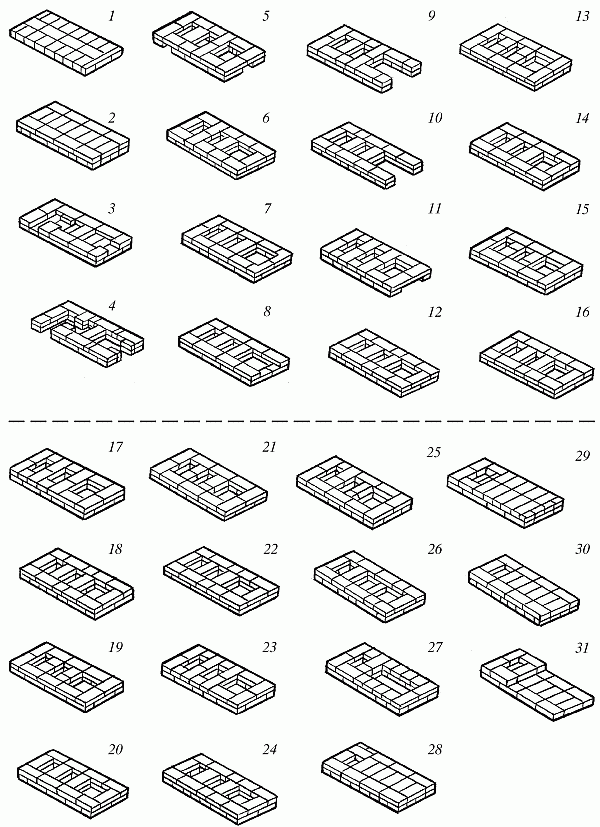

Рис. 59. Малая отопительно-варочная печь. Последовательность кладки
1-й и 2-й ряды — сплошная кладка.
3–5-й ряды — выполняются по чертежу.
6-й ряд — наращивание стенки зольника трехчетвертками, на образовавшийся выступ впоследствии устанавливают колосниковую решетку. Установка сушильной камеры.
7-й ряд — установка топочной дверки и колосниковой решетки.
8–10-й ряды — выполняются по чертежу.
11-й ряд — стальные полосы укладывают поверх сушильной камеры и все вместе покрывают глиняным раствором.
12-й ряд — выполняется по чертежу. Поверхность кирпичей покрывают раствором.
13-й ряд — устанавливают чугунную плиту для приготовления пищи. Водогрейную коробку размещают рядом с трубой, частично перекрывая дымовой канал. На стенки трубы и водогрейной коробки наносят глиняный раствор и притирают водогрейную коробку к трубе.
С 14-го ряда начинается кладка печной трубы.
Печь этой конструкции может быть возведена в небольшом садовом домике. Помимо водогрейной коробки и жарочной плиты, печь оборудована камерой для просушивания фруктов и ягод.
Материалы
— кирпич обыкновенный — 225 шт.;
— глина — 0,2 м3;
— песок — 0,2 м3;
— решетка колосниковая — 1 шт.;
— дверка топочная 270 х 280 мм — 1 шт.;
— дверка поддувальная 130 х 270 мм — 1 шт.;
— задвижка вьюшечная — 1 шт.;
— плита чугунная — 1 шт.;
— коробка водогрейная 380 х 500 х 300 мм — 1 шт.;
— камера сушильная 380 х 380 х 380 мм — 1 шт.;
— сталь полосовая 450 х 40 х 3 мм — 3 шт.;
— уголок стальной 45 х 45 х 3 мм — 8 шт.
Последовательность кладки (рис. 59)
1-й и 2-й ряды — сплошная кладка.
3–5-й ряды — выполняются по чертежу.
6-й ряд — наращивание стенки зольника трехчетвертками, на образовавшийся выступ впоследствии устанавливают колосниковую решетку. Установка сушильной камеры.
7-й ряд — установка топочной дверки и колосниковой решетки.
8–10-й ряды — выполняются по чертежу.
11-й ряд — стальные полосы укладывают поверх сушильной камеры и все вместе покрывают глиняным раствором.
12-й ряд — выполняется по чертежу. Поверхность кирпичей покрывают раствором.
13-й ряд — устанавливают чугунную плиту для приготовления пищи. Водогрейную коробку размещают рядом с трубой, частично перекрывая дымовой канал. На стенки трубы и водогрейной коробки наносят глиняный раствор и притирают водогрейную коробку к трубе.
С 14-го ряда начинается кладка печной трубы.
Малая отопительно-варочная печь с духовкой
Эта печь предназначена для дачного домика или летней кухни. Она проста в исполнении, имеет малые размеры, многофункциональна
(рис. 60).

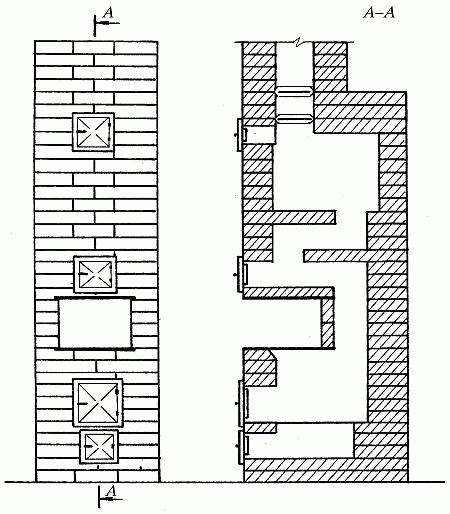

Рис. 60. Малая отопительно-варочная печь с духовкой. Устройство
Материалы:
— кирпич обыкновенный — 220 шт.;
— дверка топочная 250 х 205 мм — 1 шт.;
— дверка поддувальная 140 х 140 мм — 1 шт.;
— дверка прочистная 130 х 130 мм — 3 шт.;
— шкаф духовой 320 х 280 х 420 мм — 1 шт.;
— плита чугунная 380 х 350 мм с одной малой конфоркой — 1 шт.;
— решетка колосниковая 300 х 200 мм — 1 шт.;
— задвижка 270 х 130 мм — 2 шт.;
— стальная полоса 350 х 250 х 4 мм — 1 шт.;
— асбестоцементный лист толщиной 5–10 мм — 1 шт.
Последовательность кладки (рис. 61)

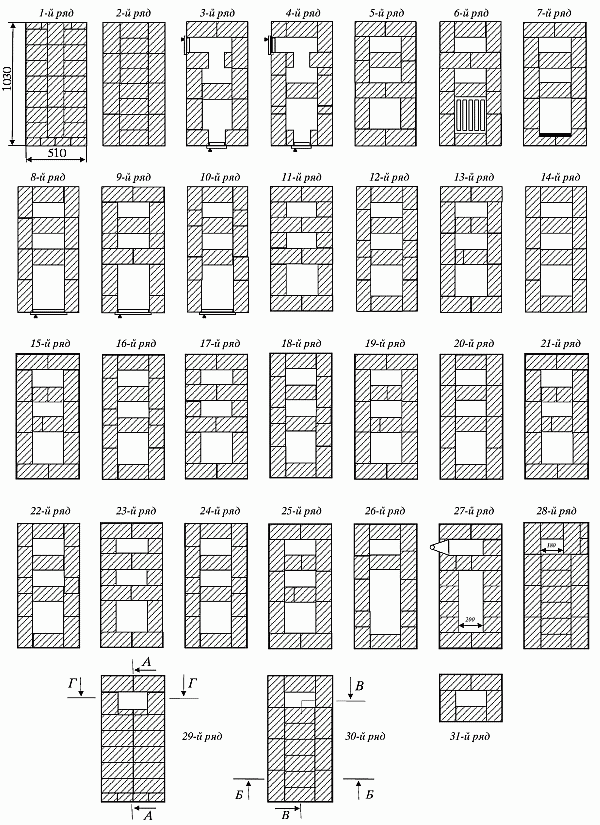

Рис. 61. Малая отопительно-варочная печь с духовкой. Последовательность кладки
1-й и 2-й ряды — сплошная кладка в соответствии с чертежом.
3-й ряд — установка поддувальной дверки, начало выкладывания зольника.
4-й ряд — кладка в соответствии с чертежом.
5-й ряд — перекрытие поддувальной дверки, установка колосниковой решетки поверх ряда. Между решеткой и кладкой оставляют зазор высотой около 4 мм.
6-й ряд — рамку топочной дверки обматывают асбестовым шнуром, дверку закрепляют в кладке при помощи кляммеров.
7-й и 8-й ряды — кладка ведется огнеупорным кирпичом в соответствии с чертежом.
9-й ряд — закрепление топочной дверки. Начало формирования дымосборника.
10-й и 11-й ряды — продолжение кладки дымосборника.
12-й ряд — установка стальной полосы, которая будет поддерживать ряд кирпичей, уложенных на ребро: они будут разделять дымовой канал и варочную камеру. Установка чугунной плиты с одной конфоркой.
13–15-й ряды — кладка варочной камеры кирпичами, уложенными на ребро. Перекрытие камеры асбестоцементным листом для облегчения кладки следующего ряда.
16-й ряд — кладка дна первого полуоборота горизонтального канала.
17-й и 18-й ряды — установка первой прочистной дверки. Вместо этого можно заложить прочистное отверстие половинкой кирпича на глиняном растворе, выступающей наружу на 1/4.
19-й ряд — закрепление прочистной дверки, формирование центральной перемычки горизонтального дымооборота.
20-й ряд — кладка в соответствии с чертежом с перевязкой швов.
21-й и 22-й ряды — окончание горизонтального дымооборота, устройство еще одного прочистного отверстия.
22–28-й ряды — установка духовки.
27-й и 28-й ряды — устройство третьего прочистного отверстия.
29–31-й ряды — кладка перекрытия печи, установка 1–2 задвижек.
Материалы:
— кирпич обыкновенный — 220 шт.;
— дверка топочная 250 х 205 мм — 1 шт.;
— дверка поддувальная 140 х 140 мм — 1 шт.;
— дверка прочистная 130 х 130 мм — 3 шт.;
— шкаф духовой 320 х 280 х 420 мм — 1 шт.;
— плита чугунная 380 х 350 мм с одной малой конфоркой — 1 шт.;
— решетка колосниковая 300 х 200 мм — 1 шт.;
— задвижка 270 х 130 мм — 2 шт.;
— стальная полоса 350 х 250 х 4 мм — 1 шт.;
— асбестоцементный лист толщиной 5–10 мм — 1 шт.
Последовательность кладки (рис. 61)
1-й и 2-й ряды — сплошная кладка в соответствии с чертежом.
3-й ряд — установка поддувальной дверки, начало выкладывания зольника.
4-й ряд — кладка в соответствии с чертежом.
5-й ряд — перекрытие поддувальной дверки, установка колосниковой решетки поверх ряда. Между решеткой и кладкой оставляют зазор высотой около 4 мм.
6-й ряд — рамку топочной дверки обматывают асбестовым шнуром, дверку закрепляют в кладке при помощи кляммеров.
7-й и 8-й ряды — кладка ведется огнеупорным кирпичом в соответствии с чертежом.
9-й ряд — закрепление топочной дверки. Начало формирования дымосборника.
10-й и 11-й ряды — продолжение кладки дымосборника.
12-й ряд — установка стальной полосы, которая будет поддерживать ряд кирпичей, уложенных на ребро: они будут разделять дымовой канал и варочную камеру. Установка чугунной плиты с одной конфоркой.
13–15-й ряды — кладка варочной камеры кирпичами, уложенными на ребро. Перекрытие камеры асбестоцементным листом для облегчения кладки следующего ряда.
16-й ряд — кладка дна первого полуоборота горизонтального канала.
17-й и 18-й ряды — установка первой прочистной дверки. Вместо этого можно заложить прочистное отверстие половинкой кирпича на глиняном растворе, выступающей наружу на 1/4.
19-й ряд — закрепление прочистной дверки, формирование центральной перемычки горизонтального дымооборота.
20-й ряд — кладка в соответствии с чертежом с перевязкой швов.
21-й и 22-й ряды — окончание горизонтального дымооборота, устройство еще одного прочистного отверстия.
22–28-й ряды — установка духовки.
27-й и 28-й ряды — устройство третьего прочистного отверстия.
29–31-й ряды — кладка перекрытия печи, установка 1–2 задвижек.
Печь Т-образной формы
Печь этой конструкции имеет высокую теплоотдачу и предназначена для отопления помещений большой площади. Удобнее всего встраивать ее во внутренние стены и перегородки.
Материалы
— кирпич обыкновенный — 490 шт.;
— глина — 0,5 м3;
— песок — 0,5 м3;
— проволока печная (2 мм) — 3 м;
— толь для гидроизоляции — 3 м2;
— колосниковая решетка 250 х 250 мм — 1 шт.;
— дверка топочная 280 х 270 мм — 1 шт.;
— дверка поддувальная 140 х 130 мм — 1 шт.;
— дверка прочистная 140 х 130 мм — 3 шт.;
— задвижка вьюшечная 250 х 130 мм — 1 шт.
Последовательность кладки (рис. 62)

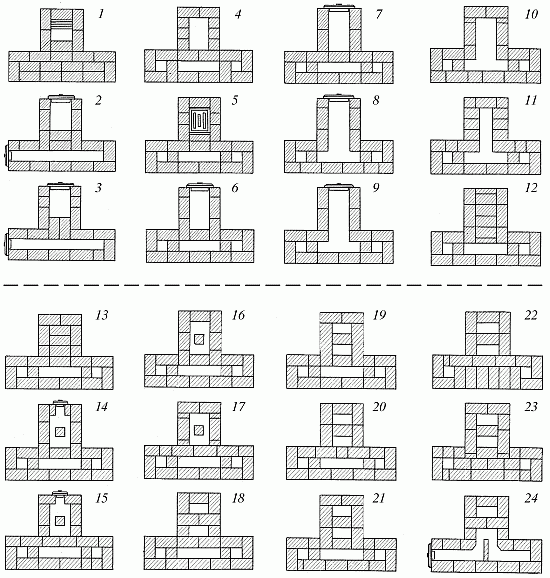

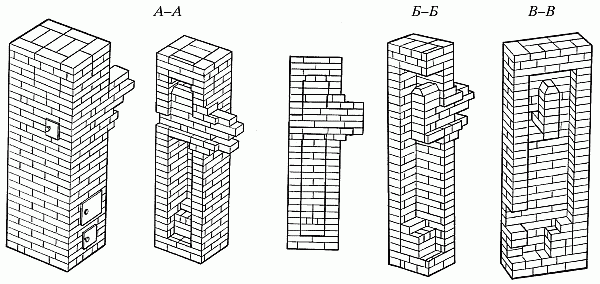

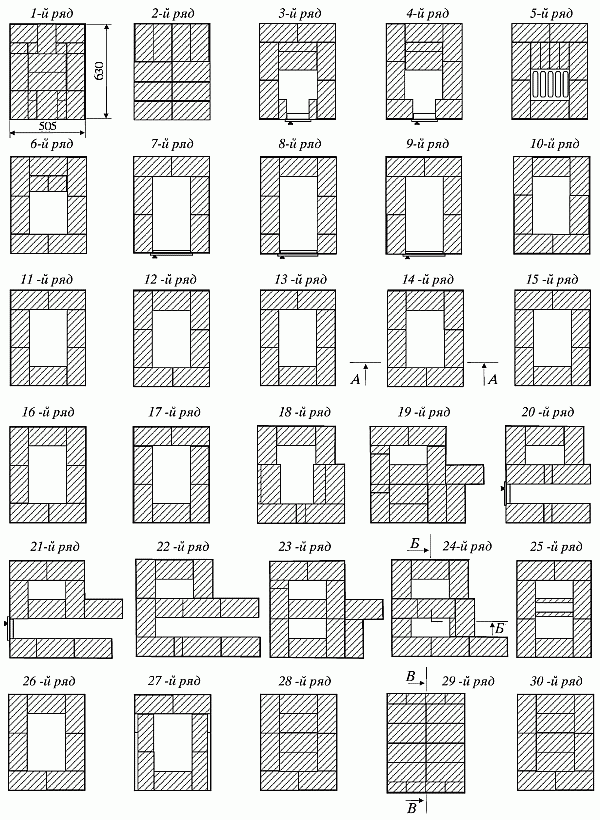

Рис. 62. Печь Т-образной формы. Последовательность кладки

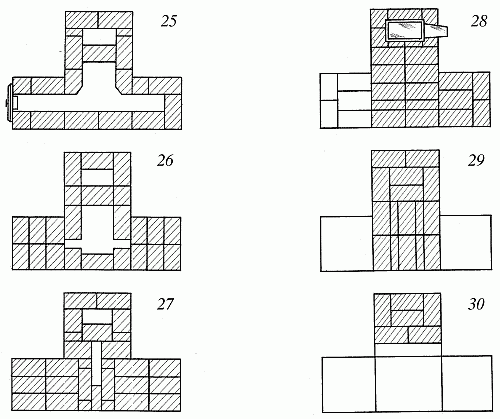

Рис. 62 (продолжение). Печь Т-образной формы. Последовательность кладки
1-й ряд — кладка основания зольника. Кирпич, расположенный за поддувальной дверкой, стесывается по направлению к задней части.
2-й ряд — установка поддувальной дверки. В задней части оставляют канал с прочистной дверкой.
3-й ряд — повторение кладки второго ряда с обязательной перевязкой швов.
4-й ряд — кладка с увеличением толщины стенок до 18 см. Начало кладки рассечек для подъемных вертикальных каналов в задней части.
5-й ряд — установка колосниковой решетки.
6–9-й ряды — формирование топливной камеры размерами 26 х 51 см.
8-й и 9-й ряды — производится соединение топливника с жаровой камерой.
10-й ряд — перекрытие топочной дверки.
11–13-й — продолжение кладки жаровой камеры с выпусками для перекрытия топливника.
14-й ряд — установка прочистной дверки в передней стенке. Кладка столбика в 1/2 кирпича в передней камере для отделения от нее соединительных каналов и основания дымовой трубы.
15–17-й ряды — повторение кладки предыдущего ряда с обязательной перевязкой вертикальных швов.
18–21-й ряды — кладка основания рассечки верхней камеры и дымовой трубы, опирающегося на столбик.
22-й и 23-й ряды — перекрытие нижней жаровой камеры.
24-й ряд — начало соединения вертикального подъемного канала с верхней камерой при помощи горизонтального канала. Установка прочистной дверки для чистки горизонтального канала.
25-й ряд — продолжение соединения вертикального канала с верхней камерой.
26–29-й ряды — кладка перекрыши печи. На 28-м ряду устанавливают вьюшечную задвижку.
30-й ряд — первый ряд кладки дымовой трубы с внутренним сечением 13 х 25 см.
Материалы
— кирпич обыкновенный — 490 шт.;
— глина — 0,5 м3;
— песок — 0,5 м3;
— проволока печная (2 мм) — 3 м;
— толь для гидроизоляции — 3 м2;
— колосниковая решетка 250 х 250 мм — 1 шт.;
— дверка топочная 280 х 270 мм — 1 шт.;
— дверка поддувальная 140 х 130 мм — 1 шт.;
— дверка прочистная 140 х 130 мм — 3 шт.;
— задвижка вьюшечная 250 х 130 мм — 1 шт.
Последовательность кладки (рис. 62)
1-й ряд — кладка основания зольника. Кирпич, расположенный за поддувальной дверкой, стесывается по направлению к задней части.
2-й ряд — установка поддувальной дверки. В задней части оставляют канал с прочистной дверкой.
3-й ряд — повторение кладки второго ряда с обязательной перевязкой швов.
4-й ряд — кладка с увеличением толщины стенок до 18 см. Начало кладки рассечек для подъемных вертикальных каналов в задней части.
5-й ряд — установка колосниковой решетки.
6–9-й ряды — формирование топливной камеры размерами 26 х 51 см.
8-й и 9-й ряды — производится соединение топливника с жаровой камерой.
10-й ряд — перекрытие топочной дверки.
11–13-й — продолжение кладки жаровой камеры с выпусками для перекрытия топливника.
14-й ряд — установка прочистной дверки в передней стенке. Кладка столбика в 1/2 кирпича в передней камере для отделения от нее соединительных каналов и основания дымовой трубы.
15–17-й ряды — повторение кладки предыдущего ряда с обязательной перевязкой вертикальных швов.
18–21-й ряды — кладка основания рассечки верхней камеры и дымовой трубы, опирающегося на столбик.
22-й и 23-й ряды — перекрытие нижней жаровой камеры.
24-й ряд — начало соединения вертикального подъемного канала с верхней камерой при помощи горизонтального канала. Установка прочистной дверки для чистки горизонтального канала.
25-й ряд — продолжение соединения вертикального канала с верхней камерой.
26–29-й ряды — кладка перекрыши печи. На 28-м ряду устанавливают вьюшечную задвижку.
30-й ряд — первый ряд кладки дымовой трубы с внутренним сечением 13 х 25 см.
Круглая печь в металлическом футляре
Устройство (рис. 63)
Рис. 63. Круглая печь в металлическом футляре. Устройство
Конструкций печей, имеющих в плане круглую форму, не так уж много. Большинство из них снабжены снаружи футляром из листового металла. Как правило, футляр состоит из трех отдельных секций (царг), которые насаживаются друг на друга. Футляр делает стенки печи абсолютно газонепроницаемыми, они прогреваются быстро и равномерно.
Предлагаемая конструкция печи имеет диаметр 650 мм и высоту 2300 мм.
Материалы:
— кирпич обыкновенный — 195 шт.;
— кирпич огнеупорный — 65 шт.;
— глина обыкновенная — 0,05 м3;
— глина огнеупорная — 11 кг;
— песок — 0,03 м3;
— дверка топочная 210 х 250 мм — 1 шт.;
— решетка колосниковая 180 х 250 мм — 1 шт.;
— дверка поддувальная 130 х 140 мм — 1 шт.;
— дверка прочистная 130 х 140 мм — 2 шт.;
— задвижка вьюшечная 130 х 130 мм — 2 шт.;
— сталь кровельная для футляра — 6,5 м2;
— рубероид для устройства гидроизоляции 750 х 750 мм — 2 листа.
Последовательность кладки
На стальных листах размечают и вырезают отверстия для топочной, поддувальной, прочистных дверок и вьюшечных задвижек.
Сначала устанавливают первую царгу футляра на подготовленное основание. При помощи отвеса тщательно выверяют ее вертикальность, затем заполняют глиняным раствором швы между основанием и царгой.
Завершив эту операцию, приступают к выполнению кирпичной кладки в соответствии с порядовкой, показанной на рис. 64.

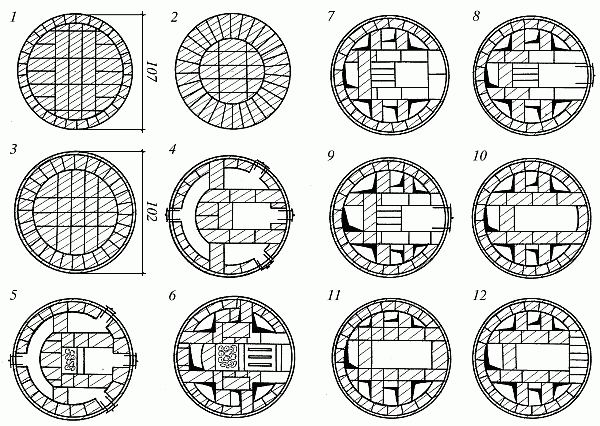

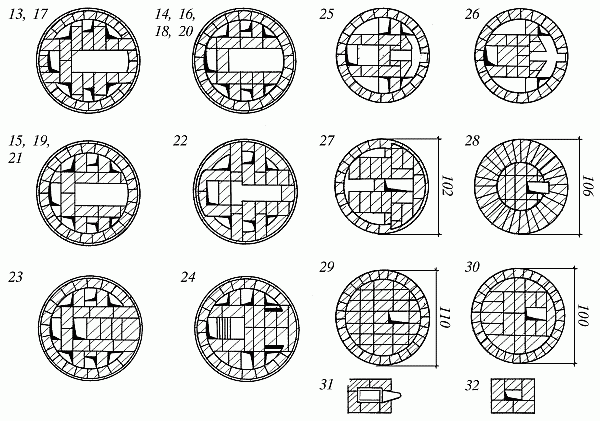

Рис. 64. Круглая печь в металлическом футляре. Последовательность кладки
Рис. 64 (продолжение). Последовательность кладки
Конструкций печей, имеющих в плане круглую форму, не так уж много. Большинство из них снабжены снаружи футляром из листового металла. Как правило, футляр состоит из трех отдельных секций (царг), которые насаживаются друг на друга. Футляр делает стенки печи абсолютно газонепроницаемыми, они прогреваются быстро и равномерно.
Предлагаемая конструкция печи имеет диаметр 650 мм и высоту 2300 мм.
Материалы:
— кирпич обыкновенный — 195 шт.;
— кирпич огнеупорный — 65 шт.;
— глина обыкновенная — 0,05 м3;
— глина огнеупорная — 11 кг;
— песок — 0,03 м3;
— дверка топочная 210 х 250 мм — 1 шт.;
— решетка колосниковая 180 х 250 мм — 1 шт.;
— дверка поддувальная 130 х 140 мм — 1 шт.;
— дверка прочистная 130 х 140 мм — 2 шт.;
— задвижка вьюшечная 130 х 130 мм — 2 шт.;
— сталь кровельная для футляра — 6,5 м2;
— рубероид для устройства гидроизоляции 750 х 750 мм — 2 листа.
Последовательность кладки
На стальных листах размечают и вырезают отверстия для топочной, поддувальной, прочистных дверок и вьюшечных задвижек.
Сначала устанавливают первую царгу футляра на подготовленное основание. При помощи отвеса тщательно выверяют ее вертикальность, затем заполняют глиняным раствором швы между основанием и царгой.
Завершив эту операцию, приступают к выполнению кирпичной кладки в соответствии с порядовкой, показанной на рис. 64.
Прямоугольная бесканальная отопительная печь
Несомненным преимуществом прямоугольной бесканальной отопительной печи
(рис. 65)являются ее малые габариты и простота в исполнении. К тому же ее кладка потребует небольшого количества материала. Чистка печи упрощена: можно прочищать перекидной рукав, или боров, который соединяет печь со стенным дымоходом или коренной трубой. Задвижка устанавливается на границе между перекидным рукавом и дымоходом.
Рис. 65. Прямоугольная бесканальная отопительная печь

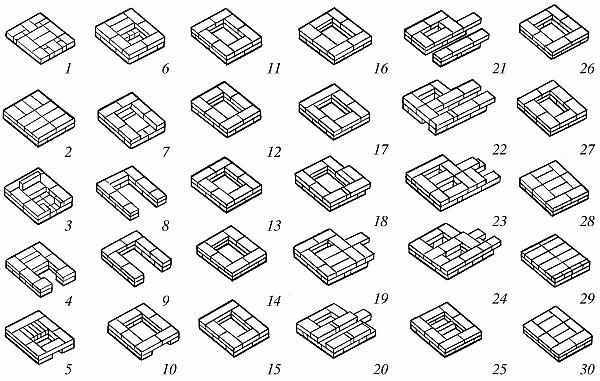

Рис. 65 (продолжение). Последовательность кладки
Рис. 65 (продолжение). Последовательность кладки
Материалы для кладки печи:
— кирпич, включая огнеупорный, — 250 шт.;
— дверка топочная 250 х 210 мм — 1 шт.;
— дверка поддувальная 140 х 140 мм — 1 шт.;
— дверка чистки 140 х 140 мм — 1 шт.;
— решетка колосниковая 250 х 250 мм — 1 шт.;
— лист предтопочный 500 х 500 мм — 1 шт.;
— лист асбестовый (при установке печи на деревянном полу) 500 х 600 мм — 1 шт.;
— уголок металлический 50 х 50 мм — 2 шт.
Последовательность кладки
1–2-й ряды — кладка основания печи размером 630 х 505 мм. 2й ряд выполняется из целого кирпича.
3-й ряд — установка поддувальной дверки.
4-й ряд — формирование топочной камеры (кирпич перед задней стенкой сдвигается в сторону поддувальной дверки по размеру имеющихся колосников).
5-й ряд — установка колосниковой решетки, перекрывающей топочную дверку.
6-й ряд — формирование топочной камеры из огнеупорного кирпича.
7-й ряд — установка топочной дверки.
8–9-й ряды — продолжение формирования топочной камеры из огнеупорного кирпича.
10-й ряд — перекрытие топочной дверки.
11–17-й ряды — кладка колодца прямоугольной формы с соблюдением перевязки швов между четными и нечетными рядами.
18-й ряд — установка металлических уголков или стальных полос. Кирпичную кладку расширяют в сторону перекидного рукава.
19-й ряд — устройство основания для установки чистки и перевальной стенки к малому верхнему газоходу.
20-й ряд — установка прочистной дверки.
21-й ряд — формирование прочистного канала и верхней части длинного газохода.
22-й ряд — перекрытие дверки чистки.
23–27-й ряды — выкладываются в соответствии с порядовкой.
28–30-й ряды — кладка перекрыши печи.
Материалы для кладки печи:
— кирпич, включая огнеупорный, — 250 шт.;
— дверка топочная 250 х 210 мм — 1 шт.;
— дверка поддувальная 140 х 140 мм — 1 шт.;
— дверка чистки 140 х 140 мм — 1 шт.;
— решетка колосниковая 250 х 250 мм — 1 шт.;
— лист предтопочный 500 х 500 мм — 1 шт.;
— лист асбестовый (при установке печи на деревянном полу) 500 х 600 мм — 1 шт.;
— уголок металлический 50 х 50 мм — 2 шт.
Последовательность кладки
1–2-й ряды — кладка основания печи размером 630 х 505 мм. 2й ряд выполняется из целого кирпича.
3-й ряд — установка поддувальной дверки.
4-й ряд — формирование топочной камеры (кирпич перед задней стенкой сдвигается в сторону поддувальной дверки по размеру имеющихся колосников).
5-й ряд — установка колосниковой решетки, перекрывающей топочную дверку.
6-й ряд — формирование топочной камеры из огнеупорного кирпича.
7-й ряд — установка топочной дверки.
8–9-й ряды — продолжение формирования топочной камеры из огнеупорного кирпича.
10-й ряд — перекрытие топочной дверки.
11–17-й ряды — кладка колодца прямоугольной формы с соблюдением перевязки швов между четными и нечетными рядами.
18-й ряд — установка металлических уголков или стальных полос. Кирпичную кладку расширяют в сторону перекидного рукава.
19-й ряд — устройство основания для установки чистки и перевальной стенки к малому верхнему газоходу.
20-й ряд — установка прочистной дверки.
21-й ряд — формирование прочистного канала и верхней части длинного газохода.
22-й ряд — перекрытие дверки чистки.
23–27-й ряды — выкладываются в соответствии с порядовкой.
28–30-й ряды — кладка перекрыши печи.
Прямоугольная отопительная печь с тремя вертикальными каналами
Преимуществом этой печи
(рис. 66)перед другими конструкциями является простота в исполнении. С ее кладкой вполне может справиться даже начинающий печник. Существенный недостаток печи — ее неравномерный прогрев: сверху печка прогревается сильнее, чем внизу.

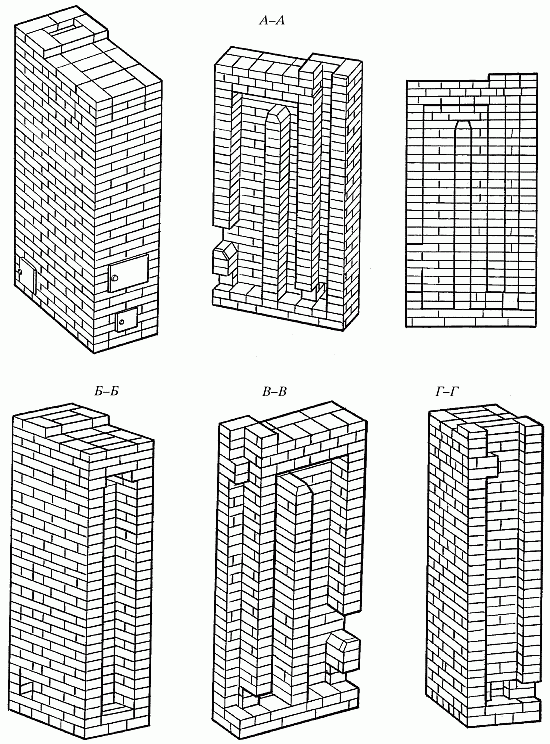

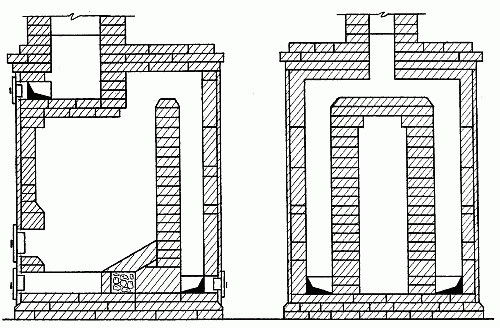

Рис. 66. Прямоугольная отопительная печь с тремя вертикальными каналами
Рис. 66 (продолжение). Последовательность кладки
Рис. 66 (продолжение). Последовательность кладки
Материалы для кладки печи:
— кирпич, включая огнеупорный, — 390 шт.;
— дверка топочная 210 х 150 мм — 1 шт.;
— дверка поддувальная 140 х 140 мм — 1 шт.;
— дверка чистки 140 х 140 мм — 1 шт.;
— задвижка 130 х 130 мм — 1 шт.;
— лист предтопочный 500 х 700 мм — 1 шт.;
— сталь кровельная 1000 х 500 мм — 1 шт.;
— лист асбестовый 1000 х 500 мм — 1 шт.
Последовательность кладки(ведется в 1/2 кирпича).
1–2-й ряды — кладка из целого кирпича с соблюдением перевязки швов. Важно придерживаться установленных размеров и выдержать прямоугольную форму основания.
3-й ряд — установка поддувальной дверки и дверки чистки между двумя вертикальными каналами.
4-й ряд — формирование зольниковой камеры и переходной части между последним и предпоследним дымовым каналом.
5-й ряд — поддувальная дверка и дверка чистки перекрываются таким образом, чтобы образовалось два дымовых канала и топочная камера, совмещенная с первым дымовым каналом.
6-й ряд — установка колосниковой решетки.
7-й ряд — выкладывается аналогично 6-му ряду с перевязкой швов.
8-й ряд — установка топочной дверки.
9–10-й ряды — формирование топочной камеры и двух дымовых каналов.
11-й ряд — перекрытие топочной дверки.
12–25-й ряды — кладка трех вертикальных дымовых каналов с соблюдением перевязки швов.
26–27-й ряды — формирование верхнего горизонтального канала. В 27-м ряду устанавливается задвижка.
28–30-й ряды — кладка перекрыши печи.
31-й ряд — первый ряд формирования дымовой трубы.
Материалы для кладки печи:
— кирпич, включая огнеупорный, — 390 шт.;
— дверка топочная 210 х 150 мм — 1 шт.;
— дверка поддувальная 140 х 140 мм — 1 шт.;
— дверка чистки 140 х 140 мм — 1 шт.;
— задвижка 130 х 130 мм — 1 шт.;
— лист предтопочный 500 х 700 мм — 1 шт.;
— сталь кровельная 1000 х 500 мм — 1 шт.;
— лист асбестовый 1000 х 500 мм — 1 шт.
Последовательность кладки(ведется в 1/2 кирпича).
1–2-й ряды — кладка из целого кирпича с соблюдением перевязки швов. Важно придерживаться установленных размеров и выдержать прямоугольную форму основания.
3-й ряд — установка поддувальной дверки и дверки чистки между двумя вертикальными каналами.
4-й ряд — формирование зольниковой камеры и переходной части между последним и предпоследним дымовым каналом.
5-й ряд — поддувальная дверка и дверка чистки перекрываются таким образом, чтобы образовалось два дымовых канала и топочная камера, совмещенная с первым дымовым каналом.
6-й ряд — установка колосниковой решетки.
7-й ряд — выкладывается аналогично 6-му ряду с перевязкой швов.
8-й ряд — установка топочной дверки.
9–10-й ряды — формирование топочной камеры и двух дымовых каналов.
11-й ряд — перекрытие топочной дверки.
12–25-й ряды — кладка трех вертикальных дымовых каналов с соблюдением перевязки швов.
26–27-й ряды — формирование верхнего горизонтального канала. В 27-м ряду устанавливается задвижка.
28–30-й ряды — кладка перекрыши печи.
31-й ряд — первый ряд формирования дымовой трубы.
Прямоугольная толстостенная отопительная печь, отштукатуренная (ОПТ-3)
Конструкция печи ОПТ-3
(рис. 67)предусматривает наличие комбинированной системы дымоходов и насадной трубы. Перекрытие топливника выполняется Г-образно, что дает возможность полностью выкладывать его из огнеупорного кирпича. Для топки печи можно использовать любое твердое топливо. ОПТ-3 прекрасно прогревается в своей нижней части. Как правило, ее размещают в стенных проемах, чтобы обеспечить отопление сразу двух смежных комнат. Топочную дверку необходимо располагать таким образом, чтобы производить топку из коридора или другой части дома.
В четырехкомнатном доме общей площадью 70–80 м2 достаточно установить две печи ОПТ-3. Размеры печи составляют 1150 х 510 мм, высота — 2150 мм, а теплопроизводительность — 2670 Вт.

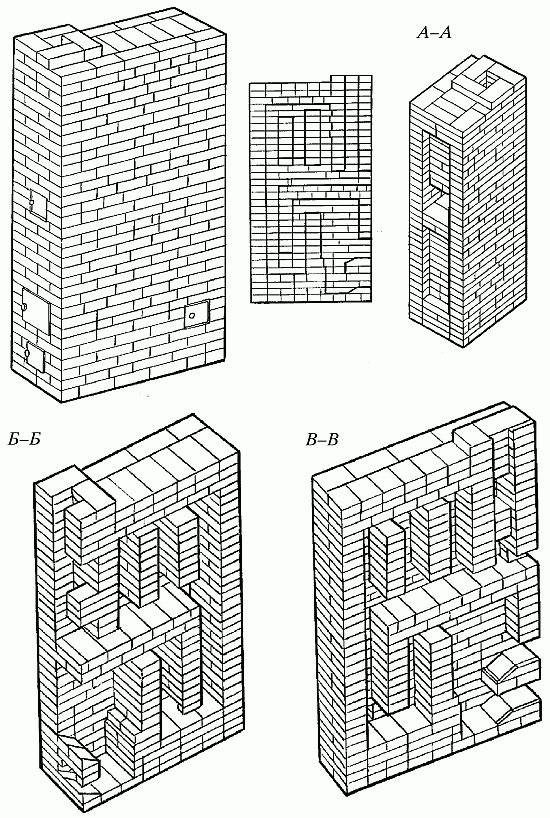

Рис. 67. Печь ОПТ-3

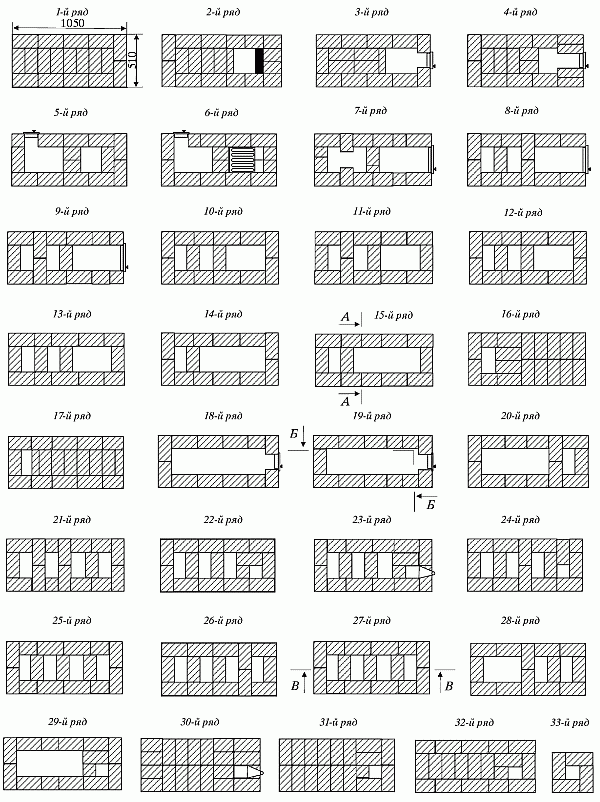

Рис. 67 (продолжение). Последовательность кладки
Рис. 67 (продолжение). Последовательность кладки
Материалы для кладки печи:
— кирпич обыкновенный — 300 шт.;
— кирпич огнеупорный — 160 шт.;
— решетка колосниковая 252 х 300 мм — 1 шт.;
— дверка топочная 250 х 205 мм — 1 шт.;
— дверка прочистная 130 х 140 мм — 2 шт.;
— дверка поддувальная 130 х 140 мм — 1 шт.;
— задвижка 130 х 240 мм — 2 шт.;
— лист предтопочный 500 х 700 мм — 1 шт.
Последовательность кладки печи
1-й ряд — выкладывается из целого кирпича.
2-й ряд — выполняется перевязка кладки 1-го ряда. Кирпич перед поддувальной дверкой следует стесать.
3–4-й ряды — установка поддувальной дверки и формирование зольной камеры, размер которой необходимо сузить до размера колосниковой решетки.
5-й ряд — начиная с этого ряда, кладка ведется из огнеупорного шамотного кирпича.
6-й ряд — установка колосниковой решетки. Кирпич между топочной дверкой и колосниковой решеткой следует стесать под углом в сторону решетки.
7-й ряд — установка топочной дверки.
8-й ряд — формирование топочного пространства и двух нижних вертикальных каналов.
9-й ряд — кладка ведется аналогично 8-му ряду с соблюдением перевязки швов.
10-й ряд — перекрытие топочной дверки.
11–13-й ряды — кладка топки и двух нижних вертикальных каналов.
14–15-й ряды — завершение устройства переходного горизонтального канала между двумя нижними вертикальными газоходами.
16–17-й ряды — перекрытие топочного пространства и ближнего к топке вертикального газохода.
В четырехкомнатном доме общей площадью 70–80 м2 достаточно установить две печи ОПТ-3. Размеры печи составляют 1150 х 510 мм, высота — 2150 мм, а теплопроизводительность — 2670 Вт.
Материалы для кладки печи:
— кирпич обыкновенный — 300 шт.;
— кирпич огнеупорный — 160 шт.;
— решетка колосниковая 252 х 300 мм — 1 шт.;
— дверка топочная 250 х 205 мм — 1 шт.;
— дверка прочистная 130 х 140 мм — 2 шт.;
— дверка поддувальная 130 х 140 мм — 1 шт.;
— задвижка 130 х 240 мм — 2 шт.;
— лист предтопочный 500 х 700 мм — 1 шт.
Последовательность кладки печи
1-й ряд — выкладывается из целого кирпича.
2-й ряд — выполняется перевязка кладки 1-го ряда. Кирпич перед поддувальной дверкой следует стесать.
3–4-й ряды — установка поддувальной дверки и формирование зольной камеры, размер которой необходимо сузить до размера колосниковой решетки.
5-й ряд — начиная с этого ряда, кладка ведется из огнеупорного шамотного кирпича.
6-й ряд — установка колосниковой решетки. Кирпич между топочной дверкой и колосниковой решеткой следует стесать под углом в сторону решетки.
7-й ряд — установка топочной дверки.
8-й ряд — формирование топочного пространства и двух нижних вертикальных каналов.
9-й ряд — кладка ведется аналогично 8-му ряду с соблюдением перевязки швов.
10-й ряд — перекрытие топочной дверки.
11–13-й ряды — кладка топки и двух нижних вертикальных каналов.
14–15-й ряды — завершение устройства переходного горизонтального канала между двумя нижними вертикальными газоходами.
16–17-й ряды — перекрытие топочного пространства и ближнего к топке вертикального газохода.
