Если вы решили делать фундамент из кирпичных столбов, то используйте только хорошо обожженный красный кирпич, потому что недостаточно обожженный может стать причиной преждевременного разрушения фундамента. При изготовлении кирпичных столбов помните о том, что они должны быть не меньше чем 50 x 50 см для двухэтажных зданий и 40 x 40 см для одноэтажных. Чтобы столбы были достаточно крепкими и прочными, в их середину закладывайте арматурную сетку или проволоку толщиной 6 мм. При выборе фундамента нужно обращать внимание на качество грунта. Проверить его вы можете достаточно простым способом: выройте небольшую яму на месте будущего котлована и посмотрите, из чего состоит грунт. Если в его состав входят болотная, садовая, лесная земля и другие легкосжимающиеся грунты, то это плохой грунт. Строительство дома на таком грунте будет сопряжено с большими материальными затратами. Если в состав грунта входят песок, хорошо слежавшиеся и уплотнившиеся строительные отходы, гравий, суглинки, глина, то это грунт удовлетворительного качества. Если грунт представляет собой нетронутый песчаник и гравий или нетронутый скалистый грунт толщиной 1 м и более, то это прекрасный грунт. Грунт под основание фундамента должен быть однородным, т. е. иметь равномерную плотность.
Гидроизоляция фундамента
Гидроизоляция фундамента предохраняет стены дома от разрушающего воздействия грунтовых вод. В фундаментах из камня или кирпича гидроизоляционный слой кладется, как правило, на высоту 17–20 см от уровня земли. Существует несколько способов устройства гидроизоляции. Вы можете воспользоваться любым из них.
1. На верхнюю гладкую, ровную и сухую часть фундамента кладется два слоя рубероида или толя, так чтобы швы на концах перекрывались примерно на 16 см.
2. На верхнюю часть фундамента наносится 3-сантиметровый слой цементного раствора в соотношении 1: 2. Слой разравнивается, покрывается 3миллиметровым слоем сухого цемента и сушится. Затем поверх цементного раствора кладется слой рубероида или толя.
3. Для гидроизоляции фундамента готовится мастика из битума и хорошо просеянной извести-пушонки в соотношении 1: 0,5. Горячая мастика наносится на поверхность в два-три приема, так чтобы образовался слой в 1 см.
4. На верхнюю часть фундамента наносится слой битумной мастики, на которую наклеивается слой рубероида или толя без каменных и песчаных подсыпок. Слой рубероида или толя также покрывается мастикой, на которую наклеивается второй слой рулонного материала.
1. На верхнюю гладкую, ровную и сухую часть фундамента кладется два слоя рубероида или толя, так чтобы швы на концах перекрывались примерно на 16 см.
2. На верхнюю часть фундамента наносится 3-сантиметровый слой цементного раствора в соотношении 1: 2. Слой разравнивается, покрывается 3миллиметровым слоем сухого цемента и сушится. Затем поверх цементного раствора кладется слой рубероида или толя.
3. Для гидроизоляции фундамента готовится мастика из битума и хорошо просеянной извести-пушонки в соотношении 1: 0,5. Горячая мастика наносится на поверхность в два-три приема, так чтобы образовался слой в 1 см.
4. На верхнюю часть фундамента наносится слой битумной мастики, на которую наклеивается слой рубероида или толя без каменных и песчаных подсыпок. Слой рубероида или толя также покрывается мастикой, на которую наклеивается второй слой рулонного материала.
Кладка
Кладка выполняется горизонтальными рядами, кирпичи в большинстве случаев укладываются на постель (плашмя). Бывают случаи, когда кирпичи кладут на ложковую грань, например при кладке карнизов, тонких перегородок.
Версты— крайние ряды кирпича в рядах, которые образуют поверхность кладки. Версты, расположенные со стороны фасада здания, называются наружными, расположенные внутри — внутренними (рис. 18).
Рис. 18. Стороны кирпича и камня (а) и элементы каменной кладки (б): 1 — постель; 2 — ложок; 3 — тычок; 4 — наружная верста; 5 — внутренняя верста; 6 — забутка; 7 —горизонтальный и вертикальный швы; 8 — фасад; 9 — тычковый ряд; 10 — ложковый ряд
Ложковый ряд кладки— ряд, образованный из кирпичей, которые уложены длинной боковой стороной к наружной поверхности стены.
Тычковый ряд кладки— ряд, обращенный наружу короткой стороной.
Забутовочные кирпичи(забутка) — кирпичи, уложенные между внутренней и наружной верстами.
Высота рядов кладки складывается из высоты кирпича и толщины горизонтального слоя раствора (шва). Средняя толщина шва равна 12 мм. Ширина кладки (толщина стен) делается кратной 1/2 кирпича. При ее определении также необходимо учитывать вертикальные швы, средняя толщина которых составляет 10 мм. Стены, выложенные из кирпича или камня, бывают глухими или с проемами. В последнем случае они могут иметь выступающие элементы, которые считаются декоративными, т. е. служат не только для укрепления конструкции, но и для ее украшения:
— напуски;
— пояски;
— обрезы;
— уступы;
— пилястры.
Напуск— фрагмент кладки, в котором ее очередной ряд укладывают с выступом на лицевую поверхность (рис. 19). Ширина напуска не должна превышать 1/3 длины кирпича в каждом ряду.
Рис. 19. Карнизы с напуском кирпичей
Пояски , карнизыпо вертикали образуются в результате нескольких рядов кладки выступом.
Обрезделают с отступом от лицевой части кладки при переходе от цоколя к стене (рис. 20, а), при уменьшении толщины стен и т. д. Выше обреза стена имеет меньшую толщину. Последний перед обрезом ряд кладки должен быть тычковым.
Рис. 20. Детали каменных конструкций: а — обрез; б — уступ кладки; в — пилястры; г — простенок; д — четверть
Уступ— кладка, смещенная относительно основной плоскости стены по вертикали (рис. 20, б).
Пилястры— столбы прямоугольной формы, которые выступают из общей лицевой плоскости стены и выкладываются с ней вперевязку (рис. 20, в).
Борозды— углубления в стене, предназначенные для размещения трубопроводов, скрытой электропроводки и т. п. После монтажа проводок борозды заделывают вровень с плоскостью стены. Борозды, расположенные вертикально, выкладывают кратными 1/2 кирпича. Горизонтальные борозды делают кратными 1/4 кирпича в высоту и 1/2 кирпича в глубину.
Ниши— углубления в стене, предназначенные для оборудования встроенных шкафов, электрических приборов и т. п. Их выкладывают кратными 1/2 кирпича.
Простенкомв конструкциях стен, предусматривающих оконные и дверные проемы, называют участок кладки, расположенный между двумя соседними проемами (рис. 20, г). Простенки можно выкладывать в виде простых прямоугольных столбов или в виде столбов с четвертями, в которых будут крепиться дверные и оконные блоки (рис. 20, д).
Штраба— элемент, устраиваемый в тех местах, где кладка временно прерывается. Его выкладывают так, чтобы при последующем продолжении кладки можно было обеспечить надежную перевязку очередной части кладки с предыдущей. Штрабы бывают убежными и вертикальными. Убежные обеспечивают более надежную связь соединяемых частей стен. В вертикальные штрабы с целью повышения надежности закладывают стальную арматуру.
Для того чтобы камни в кладке лучше выдерживали действующую на них нагрузку всей стены, их располагают в соответствии с правилами так называемой разрезки. Камни укладывают таким образом, чтобы они соприкасались друг с другом по возможности большей площадью. Например, если верхний камень будет опираться на лежащий под ним лишь двумя точками, то рано или поздно под влиянием нагрузки от вышележащих рядов он деформируется или сломается. И наоборот, камень, опирающийся всей плоскостью, может выдерживать гораздо большие нагрузки. Для этого необходимо выровнять впадины в постели кирпича, заполнив ее раствором.
Версты— крайние ряды кирпича в рядах, которые образуют поверхность кладки. Версты, расположенные со стороны фасада здания, называются наружными, расположенные внутри — внутренними (рис. 18).
Ложковый ряд кладки— ряд, образованный из кирпичей, которые уложены длинной боковой стороной к наружной поверхности стены.
Тычковый ряд кладки— ряд, обращенный наружу короткой стороной.
Забутовочные кирпичи(забутка) — кирпичи, уложенные между внутренней и наружной верстами.
Высота рядов кладки складывается из высоты кирпича и толщины горизонтального слоя раствора (шва). Средняя толщина шва равна 12 мм. Ширина кладки (толщина стен) делается кратной 1/2 кирпича. При ее определении также необходимо учитывать вертикальные швы, средняя толщина которых составляет 10 мм. Стены, выложенные из кирпича или камня, бывают глухими или с проемами. В последнем случае они могут иметь выступающие элементы, которые считаются декоративными, т. е. служат не только для укрепления конструкции, но и для ее украшения:
— напуски;
— пояски;
— обрезы;
— уступы;
— пилястры.
Напуск— фрагмент кладки, в котором ее очередной ряд укладывают с выступом на лицевую поверхность (рис. 19). Ширина напуска не должна превышать 1/3 длины кирпича в каждом ряду.
Пояски , карнизыпо вертикали образуются в результате нескольких рядов кладки выступом.
Обрезделают с отступом от лицевой части кладки при переходе от цоколя к стене (рис. 20, а), при уменьшении толщины стен и т. д. Выше обреза стена имеет меньшую толщину. Последний перед обрезом ряд кладки должен быть тычковым.
Уступ— кладка, смещенная относительно основной плоскости стены по вертикали (рис. 20, б).
Пилястры— столбы прямоугольной формы, которые выступают из общей лицевой плоскости стены и выкладываются с ней вперевязку (рис. 20, в).
Борозды— углубления в стене, предназначенные для размещения трубопроводов, скрытой электропроводки и т. п. После монтажа проводок борозды заделывают вровень с плоскостью стены. Борозды, расположенные вертикально, выкладывают кратными 1/2 кирпича. Горизонтальные борозды делают кратными 1/4 кирпича в высоту и 1/2 кирпича в глубину.
Ниши— углубления в стене, предназначенные для оборудования встроенных шкафов, электрических приборов и т. п. Их выкладывают кратными 1/2 кирпича.
Простенкомв конструкциях стен, предусматривающих оконные и дверные проемы, называют участок кладки, расположенный между двумя соседними проемами (рис. 20, г). Простенки можно выкладывать в виде простых прямоугольных столбов или в виде столбов с четвертями, в которых будут крепиться дверные и оконные блоки (рис. 20, д).
Штраба— элемент, устраиваемый в тех местах, где кладка временно прерывается. Его выкладывают так, чтобы при последующем продолжении кладки можно было обеспечить надежную перевязку очередной части кладки с предыдущей. Штрабы бывают убежными и вертикальными. Убежные обеспечивают более надежную связь соединяемых частей стен. В вертикальные штрабы с целью повышения надежности закладывают стальную арматуру.
Для того чтобы камни в кладке лучше выдерживали действующую на них нагрузку всей стены, их располагают в соответствии с правилами так называемой разрезки. Камни укладывают таким образом, чтобы они соприкасались друг с другом по возможности большей площадью. Например, если верхний камень будет опираться на лежащий под ним лишь двумя точками, то рано или поздно под влиянием нагрузки от вышележащих рядов он деформируется или сломается. И наоборот, камень, опирающийся всей плоскостью, может выдерживать гораздо большие нагрузки. Для этого необходимо выровнять впадины в постели кирпича, заполнив ее раствором.
Первое правило разрезки
Если поверхности, которыми камни соприкасаются друг с другом, перпендикулярны к усилию, действующему на них, камни будут работать только на сжатие. Следовательно, постели камней необходимо располагать перпендикулярно к силе, воздействующей на кладку, а сами камни должны укладываться горизонтальными рядами.
Второе правило разрезки
Камни каждого ряда укладываются таким образом, чтобы не произошел их сдвиг. Камни со скошенными боковыми поверхностями образуют в кладке клинья, которые будут раздвигать соседние камни. Для предотвращения этого кладку нужно выстраивать таким образом, чтобы плоскости между соседними камнями были перпендикулярны к постелям. Если две боковые плоскости не будут расположены перпендикулярно к наружным поверхностям стен, а две другие боковые плоскости не будут перпендикулярны к первым, то камни, имеющие острые углы у наружной поверхности, могут выпасть из кладки. Таким образом, кладку необходимо разделять вертикальными плоскостями (швами), параллельными ее наружной поверхности (параллельными швами)
(рис. 21),а также плоскостями, расположенными перпендикулярно к наружной поверхности (поперечными швами).
Рис. 21. Кладка, разрезанная вертикальными плоскостями камней
Третье правило разрезки
Если продольные и поперечные вертикальные швы будут сквозными, получится кладка, разделенная на отдельные столбики
(рис. 22). Это весьма неустойчивая конструкция, в которой швы под воздействием вертикальной нагрузки будут расширяться, что рано или поздно приведет к деформации и разрушению кладки. Для того чтобы избежать этого, поперечные и продольные швы в граничащих друг с другом горизонтальных рядах перевязывают камнями вышележащего ряда, сдвигая их на половину или на четверть длины относительно камней нижележащего ряда
(рис. 23). В этом случае нагрузка будет распределяться равномерно по всей массе кладки. Следовательно, плоскости вертикальной разрезки каждого ряда должны быть сдвинуты относительно плоскостей граничащих с ними рядов.
Рис. 22. Кладка без перевязки швов

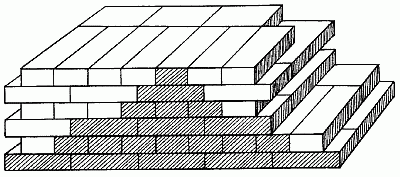

Рис. 23. Кладка с перевязкой швов
Способы кладки
Что касается способов, то кладку верст ведут тремя способами:
— вприжим;
— вприсык;
— вприсык с подрезкой раствора, а забутки — вполуприсык.
Выбор способа кладки зависит от пластичности раствора, состояния кирпича (сухой или влажный), времени года и требований к чистоте лицевой стороны кладки.
Способом вприжим (рис. 24)выкладывают стены из кирпича на жестком растворе (осадка конуса 7–9 см) с полным заполнением и расшивкой швов. Этим способом укладывают как ложковые, так и тычковые версты. При этом раствор расстилают с отступом от лица стены на 10–15 мм. Разравнивают раствор тыльной стороной кельмы, перемещая ее от уложенного кирпича и устраивая растворную постель одновременно для 3 ложковых или 5 тычковых кирпичей.
Рис. 24. Кладка способом вприжим ложкового (а) и тычкового (б) рядов наружной версты: 1–4 — последовательность действий
Кладку вприжим выполняют в следующем порядке. Держа в правой руке кельму, разравнивают ею растворную постель, затем ребром кельмы подгребают часть раствора и прижимают его к вертикальной грани ранее уложенного кирпича, а левой рукой доносят новый кирпич к месту укладки. После этого опускают кирпич на подготовленную постель и, двигая его левой рукой к ранее уложенному кирпичу, прижимают к полотну кельмы. Движением вверх правой руки вынимают кельму, а кирпичом, придвигаемым левой рукой, зажимают раствор между вертикальными гранями укладываемого и ранее уложенного кирпича.
Нажимом руки осаживают уложенный кирпич на растворной постели. Избыток раствора, выжатый из шва на лицо кладки, подрезают кельмой за один прием после укладки тычками каждых 3–5 кирпичей или после укладки ложками 2 кирпичей. Раствор каменщик набрасывает на растворную постель. Кладка получается прочной, с полным заполнением швов раствором, плотной и чистой. Однако этот способ требует большего количества движений, чем другие, и поэтому считается наиболее трудоемким.
Способом вприсык (рис. 25)ведут кладку на пластичных растворах (осадка конуса 12–13 см) с неполным заполнением швов раствором по лицу стены, т. е. впустошовку. Процесс кладки ложкового ряда при этом способе выполняют в следующем порядке. Взяв кирпич и держа его наклонно, загребают тычковой гранью кирпича часть раствора, предварительно разостланного на постели.

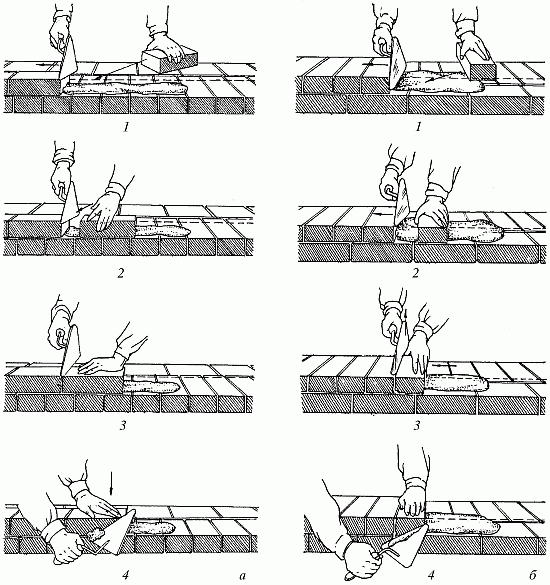

Рис. 25. Кладка способом вприсык ложкового (а) и тычкового (б) рядов наружной версты: 1–3 — последовательность действий
Загребать раствор начинают примерно на расстоянии 8–12 см от ранее уложенного кирпича. Придвигая кирпич к ранее уложенному, постепенно выправляют его положение и прижимают к постели. При этом часть раствора, снятая с постели, заполняет вертикальный поперечный шов. Уложив кирпич, осаживают его рукой на растворной постели.
При кладке тычкового ряда процесс укладки выполняют в той же последовательности, что и ложкового, только раствор для образования вертикального поперечного шва подгребают не тычковой, а ложковой гранью. Этим способом кирпич можно укладывать как левой, так и правой рукой.
Для кладки кирпича способом вприсыкраствор расстилают грядкой, с отступом от наружной вертикальной поверхности стены на 20–30 мм, чтобы при кладке раствор не выжимался на лицевую поверхность кладки. При возведении кладки в сейсмических районах укладка кирпичей в верстовых рядах способом вприсык не допускается.
Способ вприсык с подрезкой раствораприменяют при возведении стен с полным заполнением горизонтальных и вертикальных швов и с их расшивкой. При этом раствор расстилают так же, как и при кладке вприжим, т. е. с отступом от лица стены на 10–15 мм, а кирпич укладывают на постель так же, как при кладке вприсык. Избыток раствора, выжатый из шва на лицо стены, подрезают кельмой, как при кладке вприжим. Раствор для кладки применяют более жесткий, чем для кладки без подрезки, подвижностью 10–12 см. При чрезмерной пластичности раствора каменщик не будет успевать срезать его при выдавливании из швов кладки. На выполнение кладки вприсык с подрезкой раствора затрачивается больше времени и труда, чем на укладку вприсык, но меньше, чем на кладку вприжим.
Способом вполуприсыквыкладывают забутку (рис. 26). Для этого сначала между внутренней и наружной верстами расстилают раствор. Затем разравнивают его, после чего укладывают кирпич в забутку. Процесс кладки забутки несложен. Кирпич держат почти плашмя на расстоянии 6–8 см от ранее уложенного, постепенно опуская на растворную постель, загребают ребром незначительное количество раствора, придвигают кирпич вплотную к ранее уложенному и нажимом рук осаживают его на место.
Рис. 26. Кладка забутки способом вполуприсык: а — тычками; б — ложками; 1–2 — последовательность действий
Вертикальные швы остаются при этом частично незаполненными. Их заполняют при расстилании раствора для кладки следующего по высоте ряда, причем каменщик следит за тем, чтобы поперечные швы между кирпичами заполнялись целиком. Плохое заполнение вертикальных поперечных швов раствором не только снижает прочность кладки, но и увеличивает продуваемость стен, что уменьшает их теплозащитные свойства. Кирпич забутки плотно прижимают к постели, чтобы верхняя поверхность уложенных в забутку кирпичей была на одном уровне с верстовыми.
— вприжим;
— вприсык;
— вприсык с подрезкой раствора, а забутки — вполуприсык.
Выбор способа кладки зависит от пластичности раствора, состояния кирпича (сухой или влажный), времени года и требований к чистоте лицевой стороны кладки.
Способом вприжим (рис. 24)выкладывают стены из кирпича на жестком растворе (осадка конуса 7–9 см) с полным заполнением и расшивкой швов. Этим способом укладывают как ложковые, так и тычковые версты. При этом раствор расстилают с отступом от лица стены на 10–15 мм. Разравнивают раствор тыльной стороной кельмы, перемещая ее от уложенного кирпича и устраивая растворную постель одновременно для 3 ложковых или 5 тычковых кирпичей.
Кладку вприжим выполняют в следующем порядке. Держа в правой руке кельму, разравнивают ею растворную постель, затем ребром кельмы подгребают часть раствора и прижимают его к вертикальной грани ранее уложенного кирпича, а левой рукой доносят новый кирпич к месту укладки. После этого опускают кирпич на подготовленную постель и, двигая его левой рукой к ранее уложенному кирпичу, прижимают к полотну кельмы. Движением вверх правой руки вынимают кельму, а кирпичом, придвигаемым левой рукой, зажимают раствор между вертикальными гранями укладываемого и ранее уложенного кирпича.
Нажимом руки осаживают уложенный кирпич на растворной постели. Избыток раствора, выжатый из шва на лицо кладки, подрезают кельмой за один прием после укладки тычками каждых 3–5 кирпичей или после укладки ложками 2 кирпичей. Раствор каменщик набрасывает на растворную постель. Кладка получается прочной, с полным заполнением швов раствором, плотной и чистой. Однако этот способ требует большего количества движений, чем другие, и поэтому считается наиболее трудоемким.
Способом вприсык (рис. 25)ведут кладку на пластичных растворах (осадка конуса 12–13 см) с неполным заполнением швов раствором по лицу стены, т. е. впустошовку. Процесс кладки ложкового ряда при этом способе выполняют в следующем порядке. Взяв кирпич и держа его наклонно, загребают тычковой гранью кирпича часть раствора, предварительно разостланного на постели.
Загребать раствор начинают примерно на расстоянии 8–12 см от ранее уложенного кирпича. Придвигая кирпич к ранее уложенному, постепенно выправляют его положение и прижимают к постели. При этом часть раствора, снятая с постели, заполняет вертикальный поперечный шов. Уложив кирпич, осаживают его рукой на растворной постели.
При кладке тычкового ряда процесс укладки выполняют в той же последовательности, что и ложкового, только раствор для образования вертикального поперечного шва подгребают не тычковой, а ложковой гранью. Этим способом кирпич можно укладывать как левой, так и правой рукой.
Для кладки кирпича способом вприсыкраствор расстилают грядкой, с отступом от наружной вертикальной поверхности стены на 20–30 мм, чтобы при кладке раствор не выжимался на лицевую поверхность кладки. При возведении кладки в сейсмических районах укладка кирпичей в верстовых рядах способом вприсык не допускается.
Способ вприсык с подрезкой раствораприменяют при возведении стен с полным заполнением горизонтальных и вертикальных швов и с их расшивкой. При этом раствор расстилают так же, как и при кладке вприжим, т. е. с отступом от лица стены на 10–15 мм, а кирпич укладывают на постель так же, как при кладке вприсык. Избыток раствора, выжатый из шва на лицо стены, подрезают кельмой, как при кладке вприжим. Раствор для кладки применяют более жесткий, чем для кладки без подрезки, подвижностью 10–12 см. При чрезмерной пластичности раствора каменщик не будет успевать срезать его при выдавливании из швов кладки. На выполнение кладки вприсык с подрезкой раствора затрачивается больше времени и труда, чем на укладку вприсык, но меньше, чем на кладку вприжим.
Способом вполуприсыквыкладывают забутку (рис. 26). Для этого сначала между внутренней и наружной верстами расстилают раствор. Затем разравнивают его, после чего укладывают кирпич в забутку. Процесс кладки забутки несложен. Кирпич держат почти плашмя на расстоянии 6–8 см от ранее уложенного, постепенно опуская на растворную постель, загребают ребром незначительное количество раствора, придвигают кирпич вплотную к ранее уложенному и нажимом рук осаживают его на место.
Вертикальные швы остаются при этом частично незаполненными. Их заполняют при расстилании раствора для кладки следующего по высоте ряда, причем каменщик следит за тем, чтобы поперечные швы между кирпичами заполнялись целиком. Плохое заполнение вертикальных поперечных швов раствором не только снижает прочность кладки, но и увеличивает продуваемость стен, что уменьшает их теплозащитные свойства. Кирпич забутки плотно прижимают к постели, чтобы верхняя поверхность уложенных в забутку кирпичей была на одном уровне с верстовыми.
Особенности печной кладки
В процессе кладки раствор должен заполнять все пространство между кирпичами, как горизонтальные швы, так и вертикальные, в противном случае будет постоянная утечка дыма. Швы старайтесь делать как можно тоньше, максимальная толщина шва для огнеупорного кирпича — 3 мм, для керамического — 5 мм.
Если вы заметили, что неправильно установили тот или иной кирпич, ни в коем случае не сдвигайте его. Такой кирпич следует снять, очистить от раствора и положить заново. Придать швам декоративный вид можно при помощи расшивок. В печном строительстве существуют те же разновидности обработки швов, что и в строительстве зданий.
Расшивки вогнутой формы позволяют получить выпуклый шов, расшивки круглого сечения — вогнутый. Рекомендуем обработать швы до того, как схватится раствор: это менее трудоемкий процесс, чем расшивка схватившегося раствора, да и качество будет заметно лучше.
Для хорошего заполнения швов раскладку раствора лучше производить рукой, используя кельму лишь для кладки рядов ниже уровня топки.
Залог крепкой конструкции — правильная укладка кирпича, поэтому обязательно выполняйте перевязку швов, т. е. шов каждого следующего ряда должен быть смещен относительно предыдущего на половину. Также допускается перевязка швов на четверть, но она считается декоративной и в данном случае нежелательна.
Если вы заметили, что неправильно установили тот или иной кирпич, ни в коем случае не сдвигайте его. Такой кирпич следует снять, очистить от раствора и положить заново. Придать швам декоративный вид можно при помощи расшивок. В печном строительстве существуют те же разновидности обработки швов, что и в строительстве зданий.
Расшивки вогнутой формы позволяют получить выпуклый шов, расшивки круглого сечения — вогнутый. Рекомендуем обработать швы до того, как схватится раствор: это менее трудоемкий процесс, чем расшивка схватившегося раствора, да и качество будет заметно лучше.
Для хорошего заполнения швов раскладку раствора лучше производить рукой, используя кельму лишь для кладки рядов ниже уровня топки.
Залог крепкой конструкции — правильная укладка кирпича, поэтому обязательно выполняйте перевязку швов, т. е. шов каждого следующего ряда должен быть смещен относительно предыдущего на половину. Также допускается перевязка швов на четверть, но она считается декоративной и в данном случае нежелательна.
Система перевязки кладки
Системой перевязки называют порядок укладки кирпичей (камней) относительно друг друга. При кладке различают перевязку вертикальных швов, продольных и поперечных. Перевязку продольных швов делают для того, чтобы кладка не расслаивалась вдоль стены на более тонкие стенки и чтобы нагрузка в кладке равномерно распределялась по ширине стены.
Перевязка поперечных швов необходима для продольной связи между отдельными кирпичами, обеспечивающей распределение нагрузки на соседние участки кладки и монолитность стен при неравномерных осадках, температурных деформациях и т. п. Перевязку поперечных швов выполняют ложковыми и тычковыми рядами, а продольных — тычковыми. Основными системами перевязки кирпичной кладки стен, широко применяемыми в нашей стране, являются однорядная (цепная) и многорядная, а также трехрядная перевязка.
В однорядной перевязке (рис. 27)чередуются ложковые и тычковые ряды. Поперечные швы в смежных рядах сдвинуты относительно друг друга на четверть кирпича, а продольные — на полкирпича. Все вертикальные швы нижнего ряда перекрываются кирпичами вышележаще го ряда.

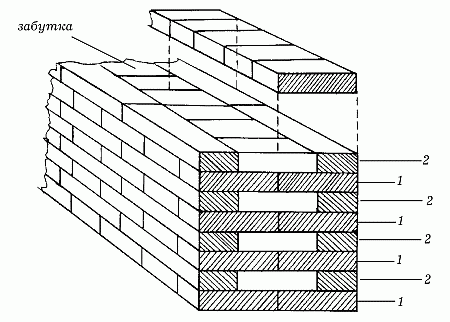

Рис. 27. Однорядная система перевязки (цепная): 1 — тычковый ряд; 2 — ложковый ряд
Цепная перевязка применяется при кладке стен. При возведении стен, у которых лицевая поверхность выкладывается из облицовочного или другого эффективного кирпича, цепная перевязка применяется только при соответствующем указании в проекте.
При многорядной перевязке (рис. 28)кладка состоит из отдельных стенок толщиной 1/4 кирпича (120 мм), сложенных из ложков и перевязанных через несколько рядов по высоте тычковыми рядами. В зависимости от размеров кирпича установлена максимальная высота ложковых рядов между тычковыми для различных видов кладки: из одинарного кирпича толщиной 65 мм — один тычковый ряд на 6 рядов кладки; из утолщенного кирпича толщиной 88 мм — 1 тычковый ряд на 5 рядов кладки. При многорядной перевязке кладки из одинарного кирпича продольные вертикальные швы через каждые 5 ложковых рядов перекрываются тычковым. При этом тычки могут располагаться как в отдельных рядах, так и в других рядах, чередуясь с ложковыми.

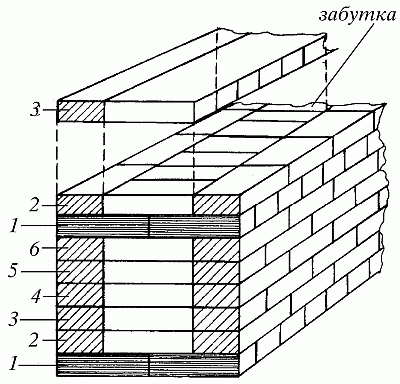

Рис. 28. Многорядная система перевязки: 1 — тычковый ряд; 2–6 — ложковые ряды
Поперечные вертикальные швы в четырех ложковых рядах перекрываются ложками каждого смежного ряда на половину кирпича, а швы пятого ложкового ряда — тычками шестого ряда на четверть кирпича. Такую кладку называют пятирядной. Иногда с целью усиления переемки кладки тычковые ряды укладывают через 3 ложковых ряда. При использовании многорядной перевязки не полностью соблюдается третье правило разрезки кладки. При этом отсутствие перевязки продольных швов на высоту 5 рядов кладки практически не снижает ее прочности, в то же время вследствие большого термического сопротивления этих швов, расположенных на пути теплового потока, улучшаются теплотехнические показатели сооружения. Кладка наружных и внутренних верст — наиболее трудоемкая операция.
Производительность труда при укладке кирпича в конструкцию зависит от соотношения количества кирпича в верстах и забутке, т. е. от системы перевязки кладки. При пятирядной перевязке стен, например толщиной в два кирпича, в версты укладывают в 1,3 раза меньше кирпичей, чем при цепной (однорядной). Это значительно облегчает работу каменщика, т. к. укладка ложковых кирпичей по шнуру-причалке производительнее, чем тычковых; проще обеспечивается точность перевязки, сокращается количество поперечных швов кладки, требующих аккуратности в работе.
Многорядная система перевязки рекомендуется как основная при возведении стен, в том числе и облицовываемых лицевыми или другими видами кирпича. Многорядную систему перевязки не допускается применять для кладки столбов, так как из-за неполной перевязки швов они будут недостаточно прочными.
Еще одно непременное условие кладки относится к внутренним стенкам кирпичных элементов печи (топливник, дымовые каналы, трубы). Внутренние поверхности должны быть гладкими, для того чтобы на них осаживалось меньше сажи. Для этого следите, чтобы тесаные кирпичи укладывались тесом наружу, и подвергайте каждые 3–4 выложенных ряда швабровке — затиранию мокрой тряпкой или мочальной кистью.
Перевязка поперечных швов необходима для продольной связи между отдельными кирпичами, обеспечивающей распределение нагрузки на соседние участки кладки и монолитность стен при неравномерных осадках, температурных деформациях и т. п. Перевязку поперечных швов выполняют ложковыми и тычковыми рядами, а продольных — тычковыми. Основными системами перевязки кирпичной кладки стен, широко применяемыми в нашей стране, являются однорядная (цепная) и многорядная, а также трехрядная перевязка.
В однорядной перевязке (рис. 27)чередуются ложковые и тычковые ряды. Поперечные швы в смежных рядах сдвинуты относительно друг друга на четверть кирпича, а продольные — на полкирпича. Все вертикальные швы нижнего ряда перекрываются кирпичами вышележаще го ряда.
Цепная перевязка применяется при кладке стен. При возведении стен, у которых лицевая поверхность выкладывается из облицовочного или другого эффективного кирпича, цепная перевязка применяется только при соответствующем указании в проекте.
При многорядной перевязке (рис. 28)кладка состоит из отдельных стенок толщиной 1/4 кирпича (120 мм), сложенных из ложков и перевязанных через несколько рядов по высоте тычковыми рядами. В зависимости от размеров кирпича установлена максимальная высота ложковых рядов между тычковыми для различных видов кладки: из одинарного кирпича толщиной 65 мм — один тычковый ряд на 6 рядов кладки; из утолщенного кирпича толщиной 88 мм — 1 тычковый ряд на 5 рядов кладки. При многорядной перевязке кладки из одинарного кирпича продольные вертикальные швы через каждые 5 ложковых рядов перекрываются тычковым. При этом тычки могут располагаться как в отдельных рядах, так и в других рядах, чередуясь с ложковыми.
Поперечные вертикальные швы в четырех ложковых рядах перекрываются ложками каждого смежного ряда на половину кирпича, а швы пятого ложкового ряда — тычками шестого ряда на четверть кирпича. Такую кладку называют пятирядной. Иногда с целью усиления переемки кладки тычковые ряды укладывают через 3 ложковых ряда. При использовании многорядной перевязки не полностью соблюдается третье правило разрезки кладки. При этом отсутствие перевязки продольных швов на высоту 5 рядов кладки практически не снижает ее прочности, в то же время вследствие большого термического сопротивления этих швов, расположенных на пути теплового потока, улучшаются теплотехнические показатели сооружения. Кладка наружных и внутренних верст — наиболее трудоемкая операция.
Производительность труда при укладке кирпича в конструкцию зависит от соотношения количества кирпича в верстах и забутке, т. е. от системы перевязки кладки. При пятирядной перевязке стен, например толщиной в два кирпича, в версты укладывают в 1,3 раза меньше кирпичей, чем при цепной (однорядной). Это значительно облегчает работу каменщика, т. к. укладка ложковых кирпичей по шнуру-причалке производительнее, чем тычковых; проще обеспечивается точность перевязки, сокращается количество поперечных швов кладки, требующих аккуратности в работе.
Многорядная система перевязки рекомендуется как основная при возведении стен, в том числе и облицовываемых лицевыми или другими видами кирпича. Многорядную систему перевязки не допускается применять для кладки столбов, так как из-за неполной перевязки швов они будут недостаточно прочными.
Еще одно непременное условие кладки относится к внутренним стенкам кирпичных элементов печи (топливник, дымовые каналы, трубы). Внутренние поверхности должны быть гладкими, для того чтобы на них осаживалось меньше сажи. Для этого следите, чтобы тесаные кирпичи укладывались тесом наружу, и подвергайте каждые 3–4 выложенных ряда швабровке — затиранию мокрой тряпкой или мочальной кистью.
Свойства кладок из различного материала
Строительство обязательно предполагает работу с камнем, а потому, чтобы правильно все сделать с первого раза, внимательно ознакомьтесь с основными правилами.
Существуют следующие виды кладки, которые используют при строительстве:
— кирпичная;
— кладка из керамических камней;
— кладка из искусственных крупных блоков, изготовляемых из бетона, кирпича или керамических камней;
— кладка из природных камней правильной формы (пиленых или тесаных);
— бутовая кладка из природных неотесанных камней, имеющих неправильную форму;
— смешанная кладка (бутовая, облицованная кирпичом, из бетонных камней, облицованных кирпичом, и кирпича, облицованного тесаным камнем);
— бутобетонная кладка;
— облегченная кладка из кирпича и других материалов.
Каменная кладка— это конструкция, которая состоит из камней, уложенных в определенном порядке на строительном растворе. Она несет на себе нагрузки от собственного веса и веса опирающихся на нее прочих конструктивных элементов, а также выполняет теплоизоляционные, звукоизоляционные и другие функции. Для выполнения каменной кладки применяют известковые, смешанные цементно-известковые и цементные растворы, а также цементно-глиняные, в которых глина служит пластифицирующей добавкой.
Кладка из керамического кирпича пластического прессованияобладает отличной влаго— и морозостойкостью, повышенной прочностью, вследствие чего ее применяют при возведении стен и столбов зданий, подпорных стенок, дымовых труб, конструкций различных подземных сооружений. Кладка из керамического пустотелого или пористо-пустотелого кирпича используется главным образом при возведении стен зданий. Благодаря своей малой теплопроводности она позволяет сократить толщину наружных стен на 20–25 % по сравнению с толщиной стен, выложенных из полнотелого кирпича.
Кладка из камней, изготовленных из тяжелого бетона,применяется при строительстве фундаментов, стен подвалов и других подземных конструкций.
Кладка из природных камней и блоков правильной формыобладает хорошими декоративными качествами, прочностью, устойчивостью против замораживания и выветривания, мало подвержена истираемости. Мягкие пористые горные породы в виде пиленых штучных камней массой до 45 кг (пористые туфы, ракушечники и т. д.) служат для кладки наружных и внутренних стен зданий. Из пористых горных пород (известняков, туфов) изготовляют также крупные стеновые блоки, предназначенные для укладки (монтажа) механизмами. Камни твердых пород имеют высокую стоимость и трудоемки в обработке, поэтому их главным образом применяют в нежилом строительстве — для облицовки цоколей или отдельных частей зданий и сооружений, опор мостов, набережных. Бутовая и бутобетонная кладка требуют больших затрат ручного труда и обладают большой теплопроводностью. Этот материал лучше применять для строительства фундаментов.
Кладка из керамических пустотелых камнейприменяется главным образом при строительстве наружных стен отапливаемых зданий. Хорошие теплотехнические свойства этого материала позволяют сократить толщину наружных стен в средней полосе страны на полкирпича по сравнению с кладкой из обыкновенного керамического или силикатного кирпича.
Существуют следующие виды кладки, которые используют при строительстве:
— кирпичная;
— кладка из керамических камней;
— кладка из искусственных крупных блоков, изготовляемых из бетона, кирпича или керамических камней;
— кладка из природных камней правильной формы (пиленых или тесаных);
— бутовая кладка из природных неотесанных камней, имеющих неправильную форму;
— смешанная кладка (бутовая, облицованная кирпичом, из бетонных камней, облицованных кирпичом, и кирпича, облицованного тесаным камнем);
— бутобетонная кладка;
— облегченная кладка из кирпича и других материалов.
Каменная кладка— это конструкция, которая состоит из камней, уложенных в определенном порядке на строительном растворе. Она несет на себе нагрузки от собственного веса и веса опирающихся на нее прочих конструктивных элементов, а также выполняет теплоизоляционные, звукоизоляционные и другие функции. Для выполнения каменной кладки применяют известковые, смешанные цементно-известковые и цементные растворы, а также цементно-глиняные, в которых глина служит пластифицирующей добавкой.
Кладка из керамического кирпича пластического прессованияобладает отличной влаго— и морозостойкостью, повышенной прочностью, вследствие чего ее применяют при возведении стен и столбов зданий, подпорных стенок, дымовых труб, конструкций различных подземных сооружений. Кладка из керамического пустотелого или пористо-пустотелого кирпича используется главным образом при возведении стен зданий. Благодаря своей малой теплопроводности она позволяет сократить толщину наружных стен на 20–25 % по сравнению с толщиной стен, выложенных из полнотелого кирпича.
Кладка из камней, изготовленных из тяжелого бетона,применяется при строительстве фундаментов, стен подвалов и других подземных конструкций.
Кладка из природных камней и блоков правильной формыобладает хорошими декоративными качествами, прочностью, устойчивостью против замораживания и выветривания, мало подвержена истираемости. Мягкие пористые горные породы в виде пиленых штучных камней массой до 45 кг (пористые туфы, ракушечники и т. д.) служат для кладки наружных и внутренних стен зданий. Из пористых горных пород (известняков, туфов) изготовляют также крупные стеновые блоки, предназначенные для укладки (монтажа) механизмами. Камни твердых пород имеют высокую стоимость и трудоемки в обработке, поэтому их главным образом применяют в нежилом строительстве — для облицовки цоколей или отдельных частей зданий и сооружений, опор мостов, набережных. Бутовая и бутобетонная кладка требуют больших затрат ручного труда и обладают большой теплопроводностью. Этот материал лучше применять для строительства фундаментов.
Кладка из керамических пустотелых камнейприменяется главным образом при строительстве наружных стен отапливаемых зданий. Хорошие теплотехнические свойства этого материала позволяют сократить толщину наружных стен в средней полосе страны на полкирпича по сравнению с кладкой из обыкновенного керамического или силикатного кирпича.
Бутовая кладка
Бутовой кладкой называется кладка из природных камней, имеющих неправильную форму, с двумя примерно параллельными поверхностями (постелями). К природным камням, пригодным для кладки, относят известняк, песчаник, ракушечник, туф, гранит, а также булыжный камень для возведения фундаментов зданий высотой до двух этажей. Используемые в строительстве бутовые камни обычно имеют массу до 30 кг.
Камни большей величины предварительно раскалывают на более мелкие. Этот процесс называется плинтовкой. Одновременно с плинтовкой скалывают острые углы, делают так называемую приколку камней, подгоняя их форму под параллелепипед. Для плинтовки камней применяют прямоугольную кувалду массой около 5 кг, а для обработки — молоток-кулачок массой 2,3 кг, которым скалывают острые углы. Этим же молотком осаживают и расщебенивают бутовый камень при кладке. Кроме того, в процессе бутовой кладки используют те же инструменты, что и для кирпичной.
Камни большей величины предварительно раскалывают на более мелкие. Этот процесс называется плинтовкой. Одновременно с плинтовкой скалывают острые углы, делают так называемую приколку камней, подгоняя их форму под параллелепипед. Для плинтовки камней применяют прямоугольную кувалду массой около 5 кг, а для обработки — молоток-кулачок массой 2,3 кг, которым скалывают острые углы. Этим же молотком осаживают и расщебенивают бутовый камень при кладке. Кроме того, в процессе бутовой кладки используют те же инструменты, что и для кирпичной.
